DW98F001

DW98F001
Su richiesta
Sensore di pressione, differenziale, 40x90x88mm, 0-0,4bar, 12-36V DC, G1/4", 4-20mA, spina ISO4400, IP65, plastica, rapporto di prova incluso

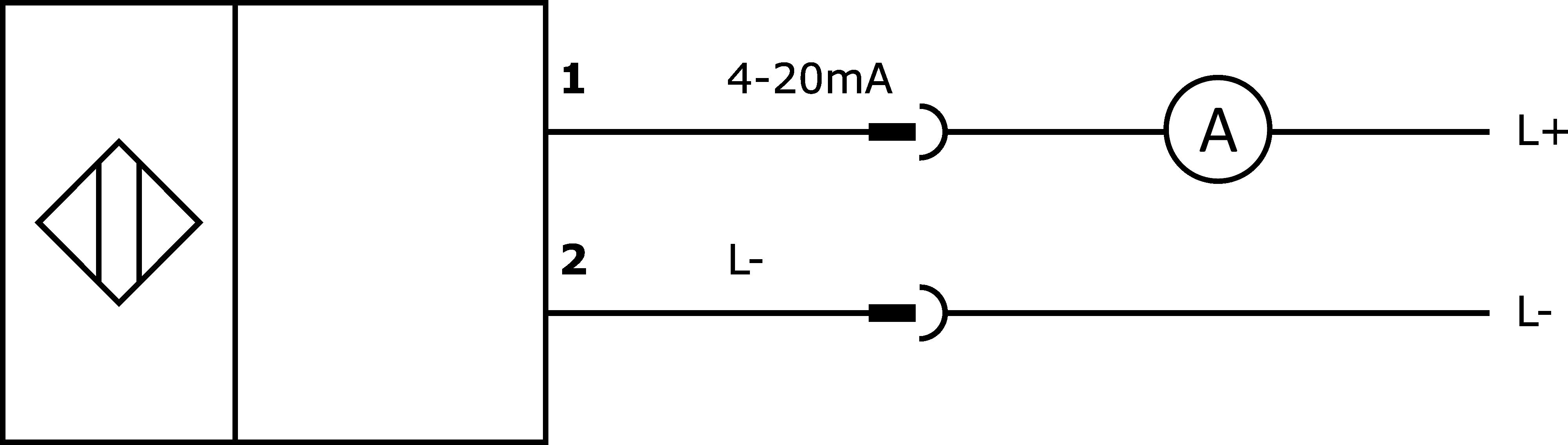

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Sensori di pressione - Sensori di pressione differenziale

L'articolo DW98F001 è un sensore di pressione che accoppia due sistemi tramite un diaframma e converte la differenza di pressione in un segnale elettrico. Consente l'integrazione meccanica di due sistemi, uno dei quali funge da punto di riferimento e l'altro da risultato della misurazione. Il sensore è dotato di una connessione al processo da G1/8 di pollice per il collegamento a sistemi esterni. Ha un campo di pressione compreso tra 0 e 0,4 bar, scalato su un'uscita in corrente di 4-20 mA.

Altre proprietà

Caratteristiche speciali
incluso rapporto di prova
Adatto per
Gruppo di fluidi 2
Temperatura ambiente
-25 - 65°C

Proprietà elettriche

Impostazione iniziale
0 - 400hPa
Progettazione dell'uscita analogica
4 - 20mA
Progettazione del collegamento elettrico
Otturatore tipo A
Campo di misura della pressione
0 - 0,4bar
Protezione da cortocircuito, Protezione dall'inversione di polarità
Tensione di esercizio
12-36VDC
Collegamento elettrico
Otturatore tipo A

Proprietà meccaniche

Progettazione della connessione al processo
G1/4 di pollice
Larghezza
40mm
Altezza
88mm
Lunghezza
90mm
Max. pressione di esercizio
1bar
Temperatura media
0 - 50°C
Pressione nominale
0,4bar
Resistenza agli urti
100g
Classe di protezione (IP)
IP65
Materiale dell'alloggiamento
Alluminio
Materiale del sensore
Acciaio inox 1.4435
Materiale della guarnizione sulla connessione al processo
Plastica (FKM)
Materiale della connessione al processo
Acciaio inox 1.4404
Materiale della cella di misura
Acciaio inox 1.4435
Dimensioni
90x40x88 mm
Classificazione Classe
eClass-7.0 27200616
eClass-7.1 27200616
eClass-8.0 27200616
eClass-9.0 27200616
eClass-9.1 27200616
ETIM-6.0 EC011478
ETIM-7.0 EC011478
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 700 Dispositivi speciali
Dimensioni dell'imballaggio 93 x 133 x 194mm
Peso lordo 495g
2,35kg CO₂e
Numero di tariffa doganale 90262020
Numero WEEE 40951076
