PERSONALIZADO

DW98F001

DW98F001
A pedido
Sensor de pressão, diferencial, 40x90x88mm, 0-0,4bar, 12-36V DC, G1/4", 4-20mA, ficha ISO4400, IP65, plástico, relatório de teste incluído

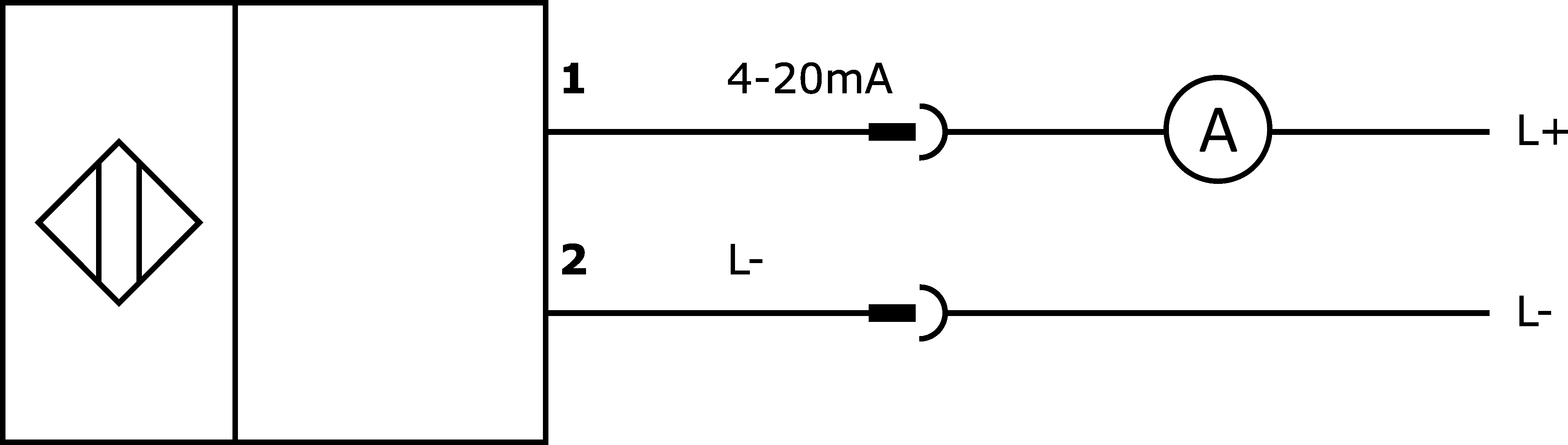

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Sensores de pressão - Sensores de pressão diferencial

O artigo DW98F001 é um sensor de pressão que une dois sistemas através de um diafragma e converte a diferença de pressão num sinal elétrico. Ele permite a integração mecânica de dois sistemas, com um servindo como ponto de referência e o outro como resultado da medição. O sensor tem uma ligação ao processo G1/8 polegadas para ligação a sistemas externos. Tem uma gama de pressão de 0 a 0,4 bar, que é escalada para uma saída de corrente de 4 - 20mA.

Outras propriedades

Características especiais
incluindo protocolo de teste
Adequado para
Grupo de fluidos 2
Temperatura ambiente
-25 - 65°C

Propriedades eléctricas

Definição inicial
0 - 400hPa
Versão de saída analógica
4 - 20mA
Concepção da ligação eléctrica
Obturador da válvula tipo A
Pressão do intervalo de medição
0 - 0,4bar
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade
Tensão de funcionamento
12-36VDC
Ligação eléctrica
Obturador da válvula tipo A

Propriedades mecânicas

Concepção da ligação ao processo
G1/4 polegadas
Largo
40mm
Altura
88mm
Comprimento
90mm
Máx. Pressão de funcionamento
1bar
Temperatura média
0 - 50°C
Pressão nominal
0,4bar
Resistência ao choque
100g
Classe de protecção (IP)
IP65
Material do invólucro
Alumínio
Material do transdutor
Aço inoxidável 1.4435
Material do vedante na ligação ao processo
Plástico (FKM)
Material da conexão do processo
Aço inoxidável 1.4404
Material da célula de medição
Aço inoxidável 1.4435
Dimensões
90x40x88mm
Classificação Classe
eClass-7.0 27200616
eClass-7.1 27200616
eClass-8.0 27200616
eClass-9.0 27200616
eClass-9.1 27200616
ETIM-6.0 EC011478
ETIM-7.0 EC011478
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 700 dispositivos especiais
dimensões da embalagem 93 x 133 x 194mm
Peso bruto 495g
Pegada de CO2 2,35kg CO₂e
Número da pauta aduaneira 90262020
Número WEEE 40951076
