DW98F001

DW98F001
A petición
Sensor de presión, diferencial, 40x90x88mm, 0-0,4bar, 12-36V CC, G1/4", 4-20mA, enchufe ISO4400, IP65, plástico, informe de prueba incluido

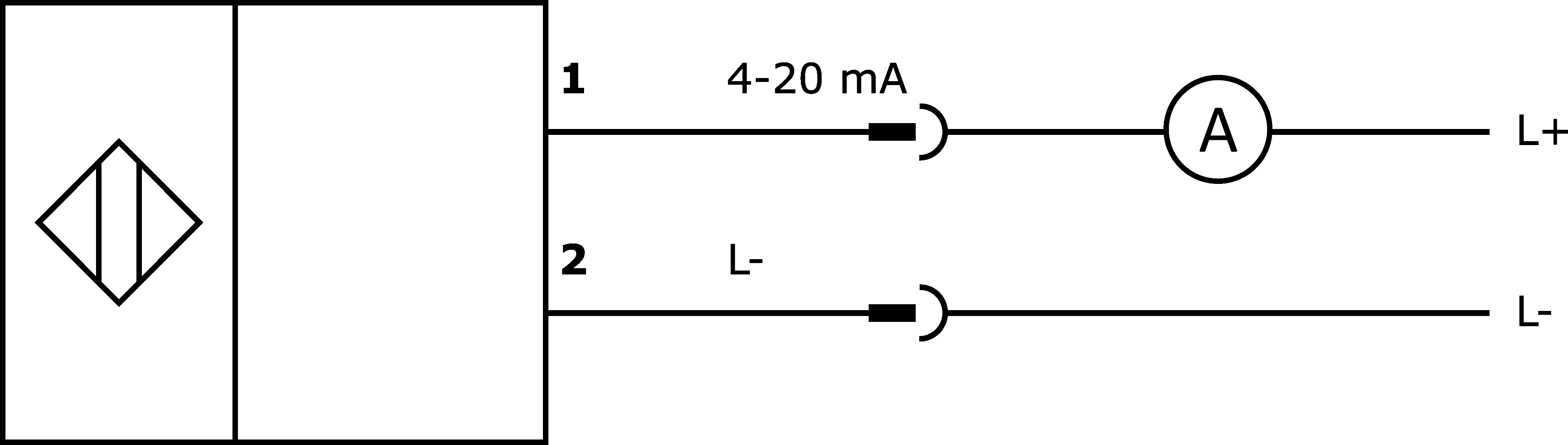

esquema de circuitos
dibujo acotado
Modelo 3D
Comparar

Sensores de presión - Sensores de presión diferencial

El artículo DW98F001 es un sensor de presión que acopla dos sistemas mediante un diafragma y convierte la diferencia de presión en una señal eléctrica. Permite la integración mecánica de dos sistemas, uno de los cuales sirve como punto de referencia y el otro como resultado de la medición. El sensor se conecta a sistemas externos mediante una conexión de proceso G1/8 pulgadas. Tiene un rango de presión de 0 a 0,4 bar, que se escala a una salida de corriente de 4 - 20 mA.

Datos eléctricos

Ajuste inicial
0 - 400hPa
Versión de la salida analógica
4 - 20mA
Versión de la conexión eléctrica
Conector de válvula tipo A
Rango de medición presión
0 - 0,4bar
Tensión de servicio
12-36VDC
Conexión eléctrica
Tapón de válvula tipo A

Datos mecánicos

Versión de la conexión al proceso
G1/4"
Ancho
40mm
Altura
88mm
Longitud
90mm
Máx. presión de funcionamiento
1bar
Temperatura del medio
0 - 50°C
Presión nominal
0,4bar
Resistencia a los choques
100g
Grado de protección (IP)
IP65
Material de la carcasa
Aluminio
Material del transductor de medida
Acero inoxidable 1.4435
Material de la junta en la conexión de proceso
Plástico (FKM)
Material de la conexión de proceso
Acero inoxidable 1.4404
Material de la célula de medición
Acero inoxidable 1.4435
dimensiones
90x40x88mm

Otros datos

Particularidades
incluido protocolo de ensayo
Apropiado para
Grupo de fluidos 2
Temperatura ambiente
-25 - 65°C
Clasificación Clase
eClass-7.0 27200616
eClass-7.1 27200616
eClass-8.0 27200616
eClass-9.0 27200616
eClass-9.1 27200616
ETIM-6.0 EC011478
ETIM-7.0 EC011478
Propiedad Valor
Conforme a RoHS Sí
Conforme a REACH Sí
Conforme con TSCA Sí
Grupo de productos ipf 700 Dispositivos especiales
dimensiones de embalaje 93 x 133 x 194mm
Peso bruto 495g
2,35kg CO₂e
Código arancelario 90262020
WEEE número 40951076
