Capteurs optiques - Bouton-poussoir de ligne
OY340145
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 1.672,00 € | – |
| 5 | 1.621,84 € | 3% / 50,16 € |
| 10 | 1.588,40 € | 5% / 83,60 € |
| 20 | 1.538,24 € | 8% / 133,76 € |
| 50 | 1.471,36 € | 12% / 200,64 € |
Sur demande
Capteur optique, ligne, M34x1,5 133lang, Sn : 50-60, 24V DC, 3x PNP/NPN programmable/configurable, 0-10V/4-20mA, connecteur M9 8 broches, IP67, aluminium anodisé/anodisé, lumière blanche, point, paramétrage, RS232
Y compris Mère
Comparer
Capteurs optiques - Bouton-poussoir de ligne
Les capteurs optiques fonctionnent sans contact. Ils détectent des objets, indépendamment de leur nature (p. ex. forme, couleur, structure de surface, matériau). Leur fonctionnement de base repose sur l'émission et la réception de lumière. On distingue trois variantes : 1. la barrière unidirectionnelle se compose de deux appareils distincts, un émetteur et un récepteur, qui sont alignés l'un sur l'autre. Lorsque le faisceau lumineux est interrompu entre les deux appareils, la sortie de commutation intégrée au récepteur change d'état. 2) Dans le cas du système réflex, l'émetteur et le récepteur se trouvent dans un seul appareil. Le faisceau lumineux émis est réfléchi sur le récepteur par un réflecteur qui doit être monté en face. Dès que le faisceau lumineux est interrompu, la sortie de commutation intégrée dans l'appareil change d'état. 3) Dans le cas de la cellule photoélectrique, l'émetteur et le récepteur se trouvent dans un seul appareil. Le faisceau lumineux émis est réfléchi par l'objet à détecter. Dès que le récepteur détecte la lumière réfléchie, la sortie de commutation intégrée dans l'appareil change d'état.
Autres caractéristiques
- Température ambiante
- -10 - 60°C
Caractéristiques électriques
- Nombre de sorties de commutation
- 3
- Exécution de la fonction de commutation
- programmable/configurable
- Exécution de la sortie analogique
- 0 - 10V, 4 - 20mA

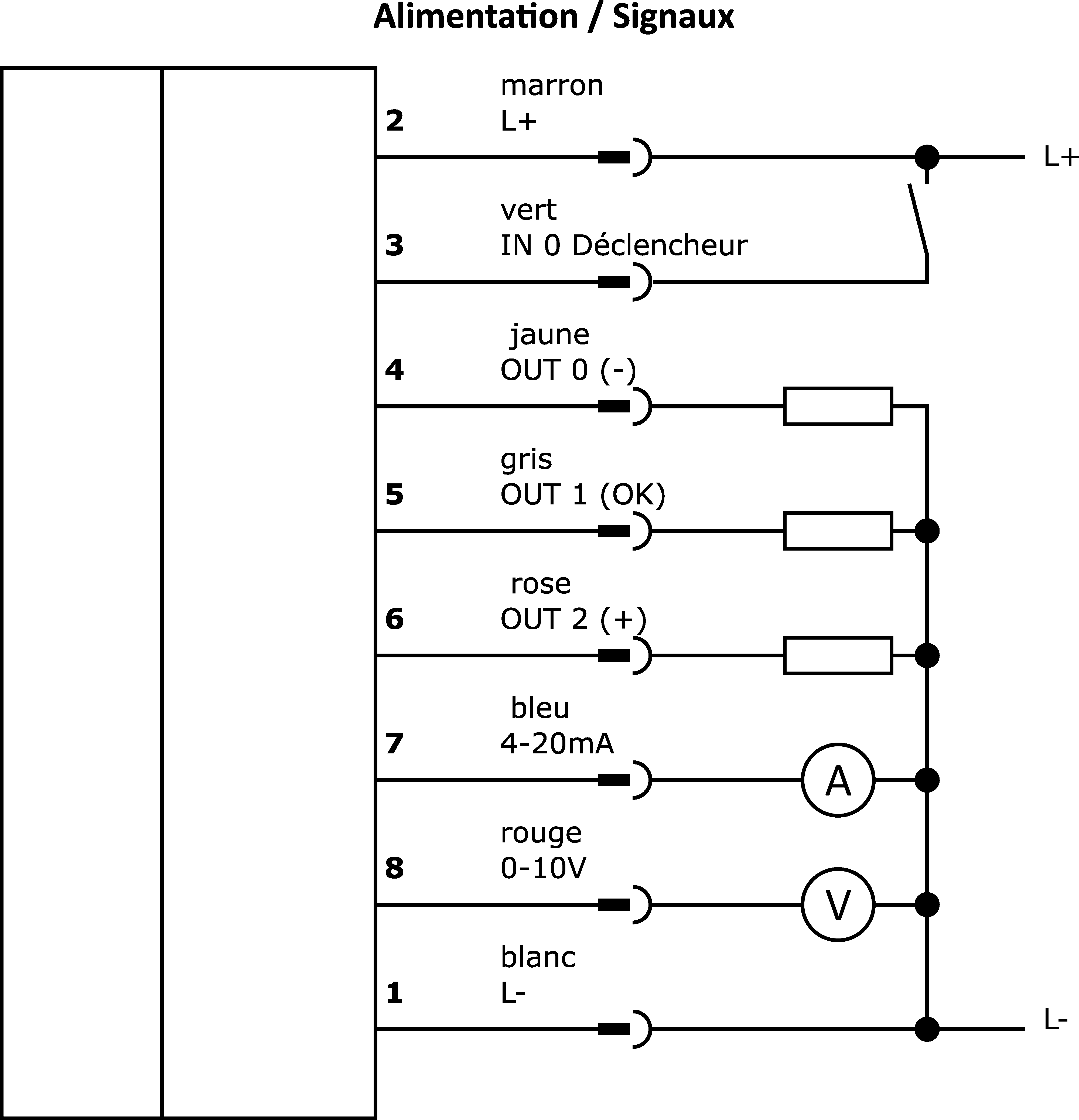

- Exécution du raccordement électrique
- Connecteur M9
- Version de la sortie de commutation
- PNP/NPN
- Courant de coupure assigné
- 100mA
- Procédure de réglage
- Paramétrage
- Courant à vide
- 220mA
- Nombre de pôles
- 8
- Reproductibilité +/-
- 20µm
- Distance de commutation
- 50 - 60mm
- Classe de protection
- III
- Fréquence d'horloge de l'émetteur
- 0,5kHz
- Fonction tactile
- commutation "clair/foncé
- Type de contact enfichable, interface de communication
- Female (prise femelle)
- Version du connecteur, interface de communication
- Connecteur M5
- Nombre de pôles du connecteur d'interface
- 4
- Interface de communication prise en charge
- RS232
- Annonce
- Indicateur LED
Propriétés mécaniques
- Forme de construction
- Cylindre, filetage
- Longueur du filetage
- 74mm
- Pas de vis
- 1,5mm
- Longueur
- 133mm
- Longueur de la ligne
- 20mm
- Température de stockage
- -20 - 85°C
- Surface
- revêtu de téflon
- Indice de protection (IP)
- IP67
- Matériau du boîtier
- Aluminium
- Dimension du filetage
- M34
- Diamètre
- 34mm
Propriétés optiques
- Type de lumière
- Lumière blanche
- Sortie de la lumière
- axiale
- Forme du faisceau lumineux
- Point
- Taille min. de l'objet
- 0,1mm
Trouvez des accessoires pour OY340145
