Optické senzory - Přepínač příkazového řádku

OY340145

OY340145
Ceníková cena
1.672,00 €
Množství Cena Úspory
1 1.672,00 € –
5 1.621,84 € 3% / 50,16 €
10 1.588,40 € 5% / 83,60 €
20 1.538,24 € 8% / 133,76 €
50 1.471,36 € 12% / 200,64 €
Na vyžádání
Snímač Optické, Řádek, M34x1,5 133dlouhé, Sn: 50-60, 24V DC, 3x PNP/NPN programovatelný/konfigurovatelný, 0 V ... 10 V / 4 mA ... 20 mA, Konektor M9 8pólový, IP67, Hliník anodizovaný/eloxovaný, Bílé světlo, Bod, Parametrizace, RS232
Včetně Matice

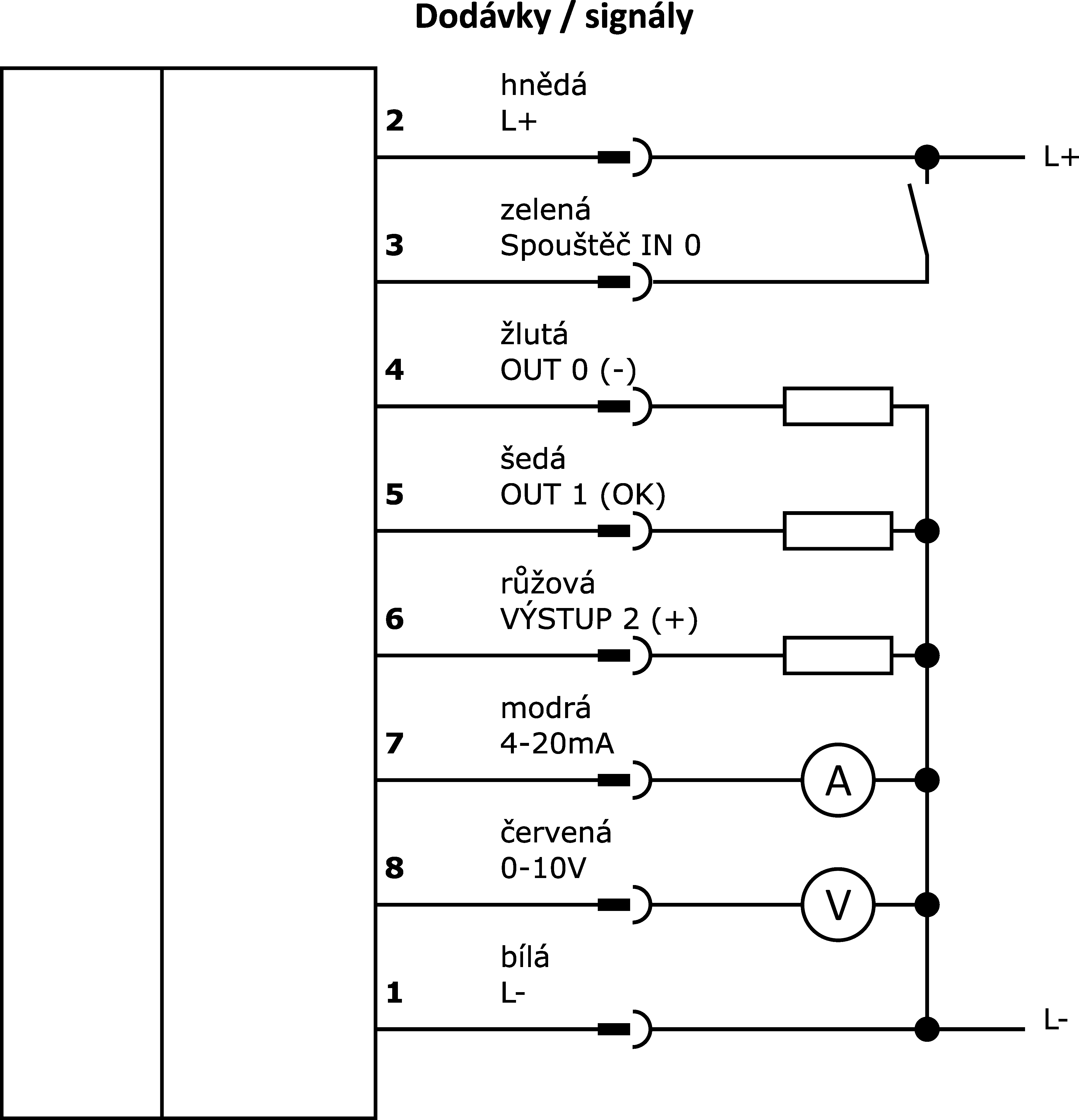

Diagram připojení
3D model
Porovnat

Optické senzory - Přepínač příkazového řádku

Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.

Elektrické vlastnosti

Počet spínacích výstupů
3
Provedení spínací funkce
programovatelný/konfigurovatelný
Provedení analogového výstupu
0 - 10V, 4 - 20mA
Provedení elektrické přípojky
Konektor M9
Provedení spínacího výstupu
PNP/NPN
Jmenovitý spínací proud
100mA
Postup nastavení
Parametrizace
Proud naprázdno
220mA
Počet pinů
8
Reprodukovatelnost +/-
20µm
Snímací rozsah
50 - 60mm
Třída ochrany
III
Kmitočet hodinových impulzů vysílače
0,5kHz
Snímací funkce
světlem/tmou přepínaný/fázovaný
Druh zásuvky, komunikační rozhraní
Samice (zdířka)
Provedení komunikačního rozhraní
Konektor M5
Počet pinů přípojky rozhraní
4
Podporované komunikační rozhraní
RS232
Zobrazení
LED displej

Mechanické vlastnosti

Design
Válec, závit
Délka závitu
74mm
Stoupání závitu
1,5mm
Délka
133mm
Délka řádku
20mm
Skladovací teplota
-20 - 85°C
Povrch
s teflonovým povlakem
Druh krytí (IP)
IP67
Materiál krytu
Hliník
Rozměr závitu
M34
Průměr
34mm

Optické vlastnosti

Druh světla
Bílé světlo
Výstup světla
axiální
Tvar světelného paprsku
Bod
Min. velikost objektu
0,1mm

Ostatní vlastnosti

Okolní teplota
-10 - 60°C
