Sensori ottici - Pulsante di linea

OY340145

OY340145
Prezzo di listino
1.672,00 €
Quantità Prezzo Risparmio
1 1.672,00 € –
5 1.621,84 € 3% / 50,16 €
10 1.588,40 € 5% / 83,60 €
20 1.538,24 € 8% / 133,76 €
50 1.471,36 € 12% / 200,64 €
Su richiesta
Sensore ottico, linea, M34x1,5 133lang, Sn: 50-60, 24V DC, 3x PNP/NPN programmabile/configurabile, 0-10V/4-20mA, connettore M9 8-pin, IP67, alluminio anodizzato/anodizzato, luce bianca, punto, parametrizzazione, RS232
Incluso Madre

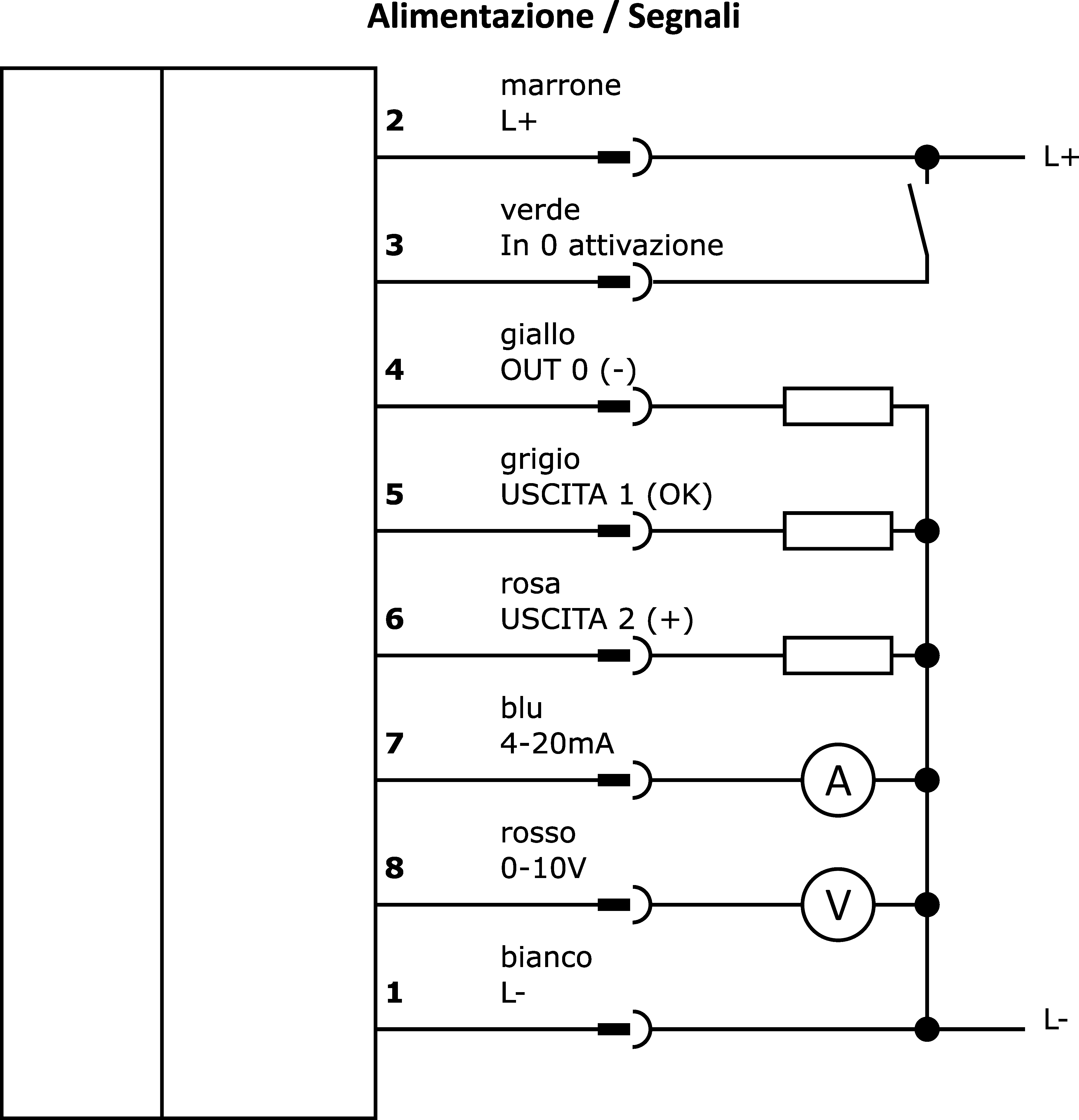

Schema di collegamento
Modello 3D
Confronto

Sensori ottici - Pulsante di linea

I sensori ottici funzionano senza contatto. Rilevano gli oggetti indipendentemente dalle loro proprietà (ad esempio, forma, colore, struttura superficiale, materiale). La modalità di funzionamento di base si basa sulla trasmissione e sulla ricezione della luce. Ne esistono tre tipi diversi: 1. il sensore a sbarramento è costituito da due dispositivi separati, un trasmettitore e un ricevitore, allineati tra loro. Se il fascio di luce tra i due dispositivi viene interrotto, l'uscita di commutazione integrata nel ricevitore cambia il suo stato. 2 Nel sensore a catarifrangente, il trasmettitore e il ricevitore si trovano in un unico dispositivo. Il fascio di luce trasmesso viene riflesso sul ricevitore da un riflettore da montare di fronte. Non appena il fascio di luce viene interrotto, l'uscita di commutazione integrata nel dispositivo cambia stato. 3. con il sensore di luce, il trasmettitore e il ricevitore sono in un unico dispositivo. Il raggio di luce trasmesso viene riflesso dall'oggetto da rilevare. Non appena il ricevitore rileva la luce riflessa, l'uscita di commutazione integrata nel dispositivo cambia stato.

Altre proprietà

Temperatura ambiente
-10 - 60°C

Proprietà elettriche

Numero di uscite di commutazione
3
Esecuzione della funzione di commutazione
Programmabile/configurabile
Progettazione dell'uscita analogica
0 - 10V, 4 - 20mA
Progettazione del collegamento elettrico
Connettore M9
Progettazione dell'uscita di commutazione
PNP/NPN
Corrente di commutazione nominale
100mA
Procedura di impostazione
Parametrizzazione
Corrente a vuoto
220mA
Numero di pali
8
Riproducibilità +/-
20µm
Distanza di commutazione
50 - 60mm
Classe di protezione
III
Frequenza di clock del trasmettitore
0,5kHz
Funzione touch
Commutazione luce/buio
Tipo di contatto a spina, interfaccia di comunicazione
Femmina (presa)
Progettazione del collegamento a spina, interfaccia di comunicazione
Connettore M5
Numero di poli del collegamento di interfaccia
4
Interfaccia di comunicazione supportata
RS232
Display
Display a LED
Protezione da cortocircuito

Proprietà meccaniche

Design
Cilindro, filettatura
Lunghezza della filettatura
74mm
Passo del filo
1,5mm
Lunghezza
133mm
Lunghezza della linea
20mm
Temperatura di stoccaggio
-20 - 85°C
Superficie
rivestimento in teflon
Classe di protezione (IP)
IP67
Materiale dell'alloggiamento
Alluminio
Dimensione del filo
M34
Diametro
34mm

Proprietà ottiche

Tipo di luce
Luce bianca
Emissione di luce
assiale
Forma del fascio di luce
Punto
Dimensione minima dell'oggetto
0,1mm
Trova gli accessori per OY340145 in questi gruppi di prodotti:

Altri sensori

Tappo a vite M5

VK000053
VK000053
Tappo a vite, M5, plastica, nero
1,60 €
Il tuo prezzo
In magazzino

Montaggio

Stile di montaggio 34

AY000118
AY000118
Accessori Sensore, kit di montaggio, metallo, giunto sferico
32,20 €
Il tuo prezzo
In magazzino
AY000183
AY000183
Accessori, staffa di montaggio, 57x32x33 mm, angolare, acciaio inox V2A
35,50 €
Il tuo prezzo
Carenza di scorte
AY000188
AY000188
Accessori, staffa di montaggio, 57x32x34mm, angolare, acciaio inox V2A
26,70 €
Il tuo prezzo
In magazzino

Tecnologia di connessione

Adattatore di programmazione Ethernet

VKSI0297
VKSI0297
Cavo di collegamento RS232/Ethernet, 0,5 m, connettore M5 a 4 poli diritto, connettore M12 a 4 poli diritto, codifica D,…
300,50 €
Il tuo prezzo
Carenza di scorte

Connettore cavo M5 USB

VK207U40
VK207U40
Cavo di collegamento RS232/USB, 2 m, spina M5 angolata, spina USB-A diritta, PUR (poliuretano)
172,30 €
Il tuo prezzo
Su richiesta
VK207U44
VK207U44
Cavo di collegamento RS232/USB, 2 m, connettore M5 diritto, connettore USB-A diritto, PUR (poliuretano)
172,30 €
Il tuo prezzo
Carenza di scorte
VK507U40
VK507U40
Cavo di collegamento RS232/USB, 5 m, spina M5 angolata, spina USB-A diritta, PUR (poliuretano)
215,90 €
Il tuo prezzo
Su richiesta
VK507U44
VK507U44
Cavo di collegamento RS232/USB, 5 m, connettore M5 diritto, connettore USB-A diritto, PUR (poliuretano)
215,90 €
Il tuo prezzo
Carenza di scorte

Connettore del cavo M9

VK207B41
VK207B41
Cavo di collegamento, 2 m, spina M9 a 8 poli angolata, estremità libera del cavo, 8x0,14 mm², PUR (poliuretano), 125 V,…
73,70 €
Il tuo prezzo
Carenza di scorte
VK207B45
VK207B45
Cavo di collegamento, 2 m, connettore M9 a 8 poli diritto, estremità libera, 8x0,14 mm², PUR (poliuretano), 125 V, IP67,…
73,70 €
Il tuo prezzo
In magazzino
VK507B41
VK507B41
Cavo di collegamento, 5 m, spina M9 a 8 poli angolata, estremità libera del cavo, 8x0,14 mm², PUR (poliuretano), 125 V,…
112,80 €
Il tuo prezzo
Carenza di scorte
VK507B45
VK507B45
Cavo di collegamento, 5 m, connettore M9 a 8 poli diritto, estremità libera del cavo, 8x0,14 mm², PUR (poliuretano), 125…
102,10 €
Il tuo prezzo
In magazzino
VKA07B45
VKA07B45
Cavo di collegamento, 10 m, connettore M9 a 8 poli diritto, estremità libera, a 8 conduttori, PUR (poliuretano),…
137,50 €
Il tuo prezzo
In magazzino
VKBE7B45
VKBE7B45
Cavo di collegamento, 25 m, connettore M9 a 8 pin diritto, estremità libera del cavo, a 8 conduttori, PUR (poliuretano)
303,80 €
Il tuo prezzo
Su richiesta

Connettore per cavo M5 Presa sub-D

VK207F44
VK207F44
Cavo di collegamento RS232/Sub-D, 2 m, spina M5 diritta, spina D-Sub a 9 poli diritta, PUR (poliuretano)
95,60 €
Il tuo prezzo
Carenza di scorte
Classificazione Classe
eClass-7.0 27270903
eClass-7.1 27270903
eClass-8.0 27270903
eClass-9.0 27270903
eClass-9.1 27270903
ETIM-6.0 EC001821
ETIM-7.0 EC001821
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 105 Sensori di linea
Dimensioni dell'imballaggio 138 x 95 x 210mm
Peso lordo 180g
7,05kg CO₂e
Numero di tariffa doganale 85365019
Numero WEEE 40951076
