Czujniki optyczne - Przycisk linii

OY340145

OY340145
Cena katalogowa
1.672,00 €
Ilość Cena Oszczędności
1 1.672,00 € –
5 1.621,84 € 3% / 50,16 €
10 1.588,40 € 5% / 83,60 €
20 1.538,24 € 8% / 133,76 €
50 1.471,36 € 12% / 200,64 €
Na żądanie
Czujnik optyczny, liniowy, M34x1.5 133lang, Sn: 50-60, 24V DC, 3x PNP/NPN programowalny/konfigurowalny, 0-10V/4-20mA, złącze wtykowe M9 8-pin, IP67, aluminium anodowane/anodowane, światło białe, kropka, parametryzacja, RS232
W zestawie Matka

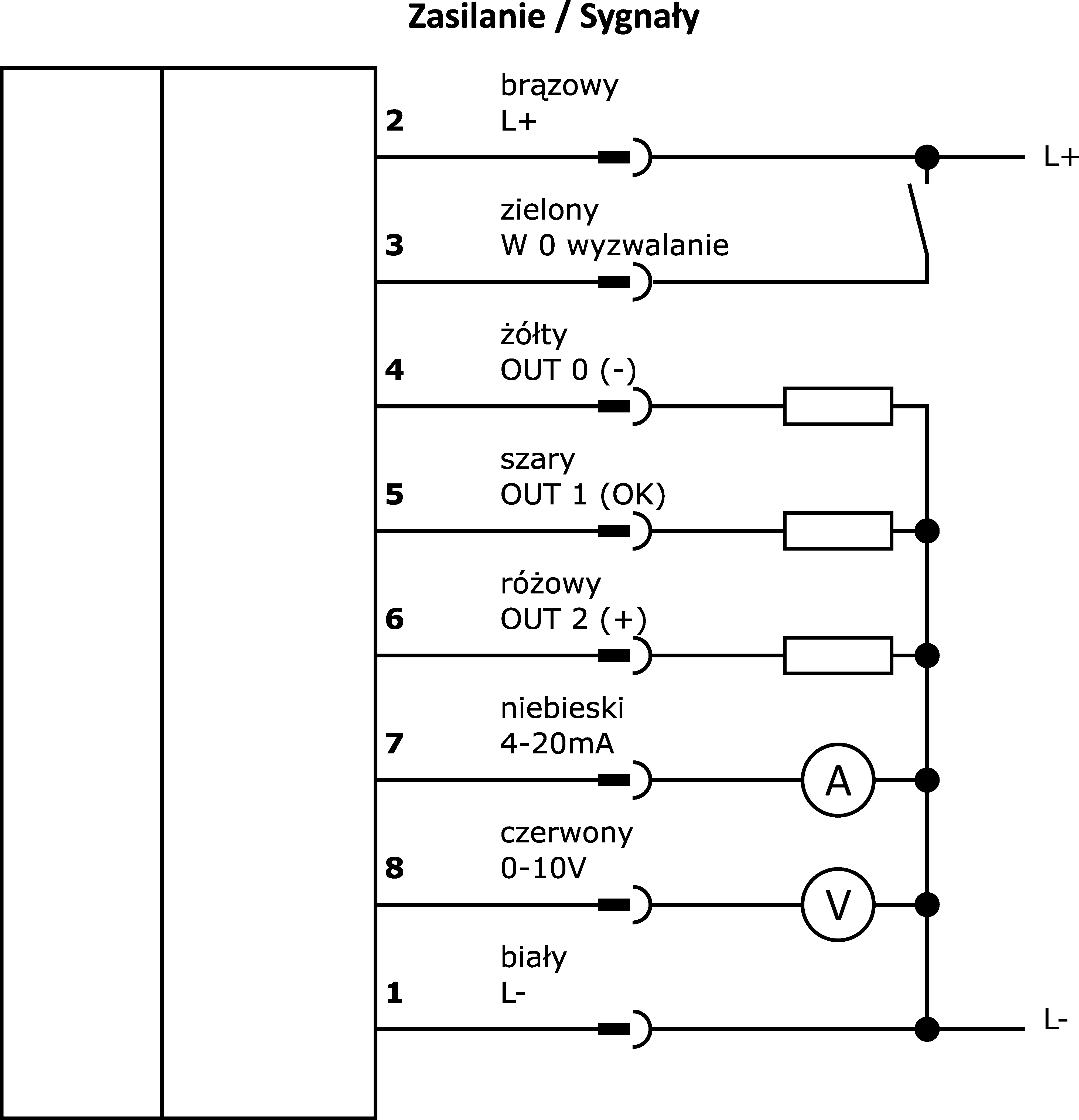

Schemat połączeń
Model 3D
Porównaj

Czujniki optyczne - Przycisk linii

Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. W przypadku czujnika światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan.

Inne właściwości

Temperatura otoczenia
-10 - 60°C

Właściwości elektryczne

Liczba wyjść przełączających
3
Wykonywanie funkcji przełączania
Programowalne/konfigurowalne
Konstrukcja wyjścia analogowego
0 - 10V, 4 - 20 mA
Projekt połączenia elektrycznego
Złącze wtykowe M9
Konstrukcja wyjścia przełączającego
PNP/NPN
Znamionowy prąd przełączania
100mA
Procedura ustawiania
Parametryzacja
Prąd bez obciążenia
220mA
Liczba biegunów
8
Odtwarzalność +/-
20µm
Odległość przełączania
50 - 60mm
Klasa ochrony
III
Częstotliwość zegara nadajnika
0,5kHz
Funkcja dotykowa
Przełączanie światło/ciemność
Typ styku wtykowego, interfejs komunikacyjny
Żeński (gniazdo)
Konstrukcja połączenia wtykowego, interfejs komunikacyjny
Złącze wtykowe M5
Liczba biegunów połączenia interfejsu
4
Obsługiwany interfejs komunikacyjny
RS232
Wyświetlacz
Wyświetlacz LED
Funkcje ochronne
Ochrona przed zwarciem

Właściwości mechaniczne

Projekt
Cylinder, gwint
Długość gwintu
74mm
Podziałka gwintu
1,5mm
Długość
133mm
Długość linii
20mm
Temperatura przechowywania
-20 - 85°C
Powierzchnia
powłoka teflonowa
Klasa ochrony (IP)
IP67
Materiał obudowy
Aluminium
Wymiar gwintu
M34
Średnica
34mm

Właściwości optyczne

Rodzaj światła
Białe światło
Emisja światła
osiowy
Kształt wiązki światła
Punkt
Min. rozmiar obiektu
0,1mm
Znajdź akcesoria dla OY340145 w tych grupach produktów:

Inne czujniki

Zaślepka M5

VK000053
VK000053
Zaślepka gwintowana, M5, plastikowa, czarna
1,60 €
Twoja cena
W magazynie

Montaż

Styl montażu 34

AY000118
AY000118
Akcesoria Czujnik, zestaw montażowy, metalowy, przegub kulowy
32,20 €
Twoja cena
W magazynie
AY000183
AY000183
Akcesoria, wspornik montażowy, 57x32x33mm, kątownik, stal nierdzewna V2A
35,50 €
Twoja cena
Niedobór zapasów
AY000188
AY000188
Akcesoria, wspornik montażowy, 57x32x34mm, kątownik, stal nierdzewna V2A
26,70 €
Twoja cena
W magazynie

Technologia połączeń

Adapter do programowania Ethernet

VKSI0297
VKSI0297
Kabel połączeniowy RS232/Ethernet, 0,5 m, wtyczka M5 4-stykowa prosta, wtyczka M12 4-stykowa prosta, kodowanie D, PUR…
300,50 €
Twoja cena
Niedobór zapasów

Wtyczka kabla M5 Gniazdo Sub-D

VK207F44
VK207F44
Kabel połączeniowy RS232/Sub-D, 2 m, wtyczka M5 prosta, wtyczka D-Sub 9-pinowa prosta, PUR (poliuretan)
95,60 €
Twoja cena
Niedobór zapasów

Złącze kabla M5 USB

VK207U40
VK207U40
Kabel połączeniowy RS232/USB, 2 m, wtyczka M5 kątowa, wtyczka USB-A prosta, PUR (poliuretan)
172,30 €
Twoja cena
Na żądanie
VK207U44
VK207U44
Kabel połączeniowy RS232/USB, 2 m, wtyczka M5 prosta, wtyczka USB-A prosta, PUR (poliuretan)
172,30 €
Twoja cena
Niedobór zapasów
VK507U40
VK507U40
Kabel połączeniowy RS232/USB, 5m, wtyczka M5 kątowa, wtyczka USB-A prosta, PUR (poliuretan)
215,90 €
Twoja cena
Na żądanie
VK507U44
VK507U44
Kabel połączeniowy RS232/USB, 5m, wtyczka M5 prosta, wtyczka USB-A prosta, PUR (poliuretan)
215,90 €
Twoja cena
Niedobór zapasów

Złącze kabla M9

VK207B41
VK207B41
Kabel połączeniowy, 2 m, wtyczka M9 8-stykowa kątowa, wolny koniec kabla, 8x0,14 mm², PUR (poliuretan), 125 V, IP67,…
73,70 €
Twoja cena
Niedobór zapasów
VK207B45
VK207B45
Kabel połączeniowy, 2m, wtyk M9 8-pin prosty, wolny koniec kabla, 8x0,14mm², PUR (poliuretan), 125V, IP67, ekranowany,…
73,70 €
Twoja cena
W magazynie
VK507B41
VK507B41
Kabel połączeniowy, 5 m, wtyczka M9 8-stykowa kątowa, wolny koniec kabla, 8x0,14 mm², PUR (poliuretan), 125 V, IP67,…
112,80 €
Twoja cena
Niedobór zapasów
VK507B45
VK507B45
Kabel połączeniowy, 5m, wtyk M9 8-pin prosty, wolny koniec kabla, 8x0.14mm², PUR (poliuretan), 125V, IP67, ekranowany,…
102,10 €
Twoja cena
W magazynie
VKA07B45
VKA07B45
Kabel połączeniowy, 10 m, wtyczka M9 8-stykowa prosta, wolny koniec kabla, 8-żyłowy, PUR (poliuretan), ekranowany, oleje…
137,50 €
Twoja cena
W magazynie
VKBE7B45
VKBE7B45
Kabel połączeniowy, 25 m, wtyczka M9 8-stykowa prosta, wolny koniec kabla, 8-żyłowy, PUR (poliuretan)
303,80 €
Twoja cena
Na żądanie
Klasyfikacja Klasa
eClass-7.0 27270903
eClass-7.1 27270903
eClass-8.0 27270903
eClass-9.0 27270903
eClass-9.1 27270903
ETIM-6.0 EC001821
ETIM-7.0 EC001821
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 105 Czujniki linii
Wymiary opakowania 138 x 95 x 210mm
Masa brutto 180g
Ślad CO2 7,05kg CO₂e
Numer taryfy celnej 85365019
Numer WEEE 40951076
