VL150102
Quantité | Prix | Économies |
---|---|---|
1 | 42,80 € | – |
5 | 41,52 € | 3% / 1,28 € |
10 | 40,66 € | 5% / 2,14 € |
20 | 39,38 € | 8% / 3,42 € |
50 | 37,66 € | 12% / 5,14 € |

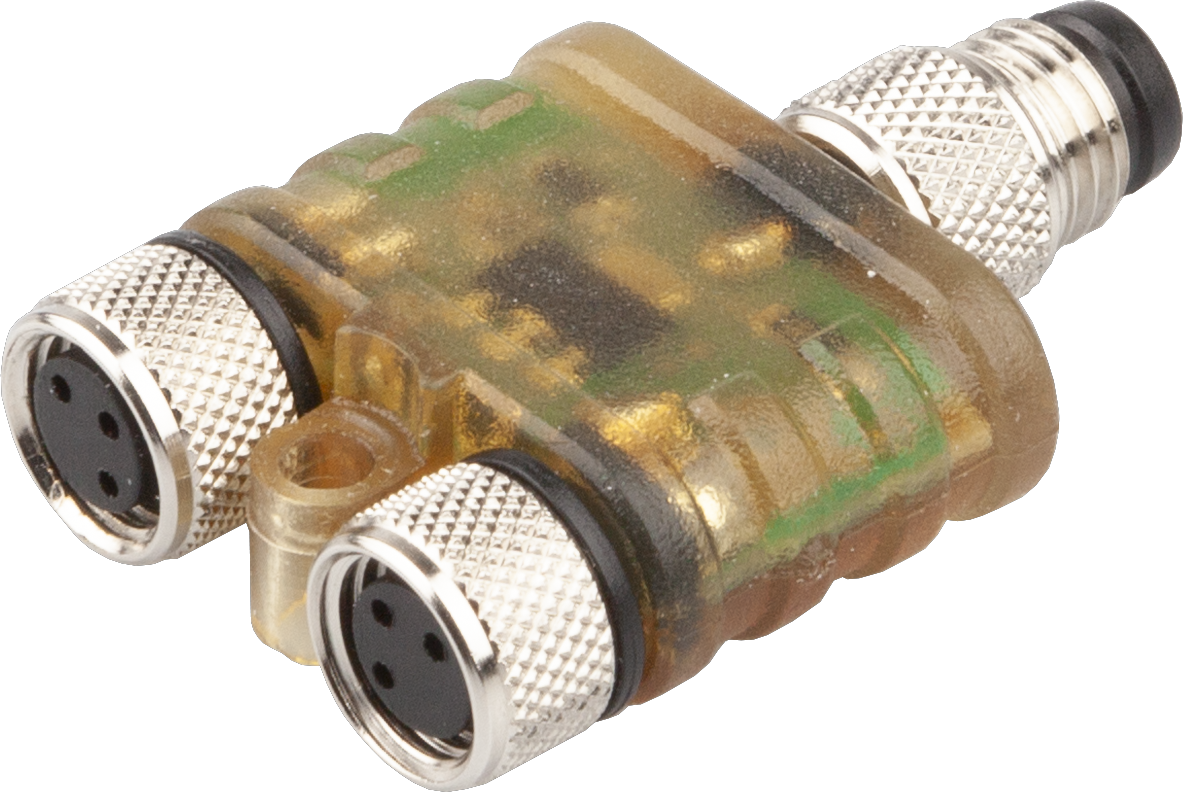

Modules logiques - Distributeur en Y
La combinaison de signaux numériques directement sur la machine peut contribuer à une réduction considérable des coûts et des efforts. Une application classique consiste à relier différents signaux directement sur le terrain. Il est ainsi possible d'éviter les longues distances de câblage de nombreux appareils individuels, ce qui contribue à minimiser considérablement les frais de câblage et à réduire le besoin d'entrées de commande. Tous les signaux d'entrée sur les modules logiques sont visualisés par des LED intégrées et sont découplés électriquement les uns des autres. Cela permet d'éviter de manière sûre les influences d'un appareil sur l'autre. Les sorties des modules sont protégées contre les surcharges et le signal en attente est également indiqué par une LED. Outre les combinaisons logiques de signaux d'entrée comme ET ou OU, des versions avec contrôle de changement de signal sont également disponibles. Les modules logiques ipf sont disponibles pour le montage sur rail DIN ou comme modules de terrain. Pour cette raison et grâce au boîtier robuste qui se distingue par un indice de protection élevé contre la pénétration de la poussière et de l'eau, nos appareils peuvent être utilisés dans tous les domaines des machines, des installations et des outils.
Autres caractéristiques
- Température ambiante
- -25 - 70°C
Caractéristiques électriques
- Nombre d'entrées par unité logique
- 2
- Nombre de connexions électriques Connexion A
- 2
- Nombre de connexions électriques Connexion B
- 1
- Nombre d'unités logiques
- 1
- Type de contact à fiche Raccordement A
- Female (prise femelle)
- Version raccordement électrique A
- M8
- Version raccordement électrique B
- M8
- Courant de coupure assigné
- 200mA
- Courant à vide
- 0,1mA
- Logique
- ET
- Nombre de pôles Raccordement A
- 3
- Nombre de pôles Raccordement B
- 3
- Fréquence de commutation
- 5 000Hz
- Tension de fonctionnement (DC)
- 10 - 30V
- Logique de sortie
- A1 = E1 ∧ E2
- Annonce
- Indicateur LED
Propriétés mécaniques
- Largeur
- 26mm
- Hauteur
- 10mm
- Longueur
- 40,6mm
- Type de montage
- Fixation par vis
- Indice de protection (IP)
- IP67
- Matériau du boîtier
- Plastique
Prises de câble Prise M12 Connecteur M8 3 fils
Prises de câble Prise M12 avec LED Connecteur M8 3 fils
Prises de câble M8 3 fils avec LED
Prises de câble M8 femelle M8 mâle 3 fils
Prises de câble M8 3 fils
Prises de câble M8 Prise M12 Connecteur 3 fils
Prises de câble Prise M8 avec LED Connecteur M8 3 fils
Fiches techniques
Dessins
-
jpgDessin techniqueJPG-Fichier, 28 KB
-
dwg2DDWG-Fichier, 328 KB
-
stp3DSTP-Fichier, 194 KB
-

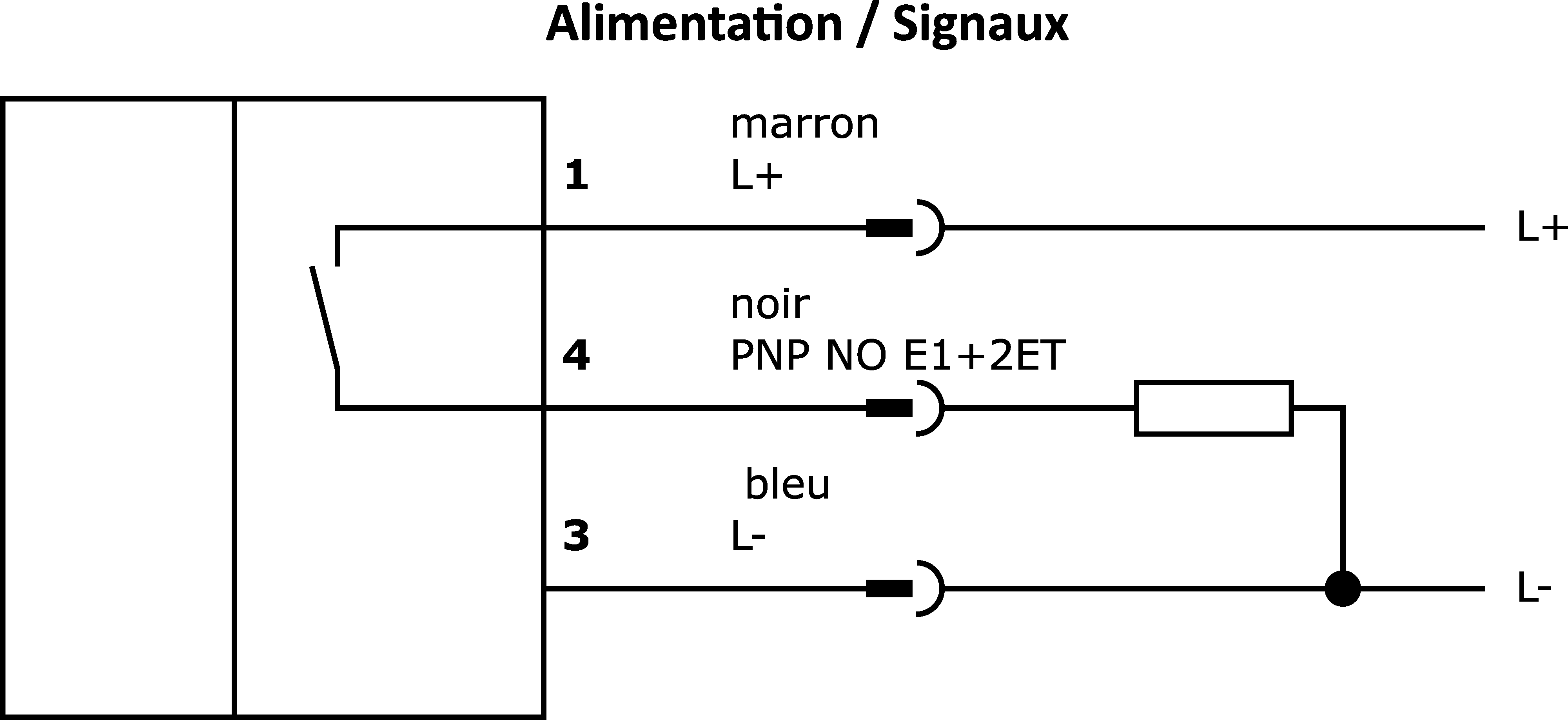

pngSchéma de connexion InternetPNG-Fichier, 21 KB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 406 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 253 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
Divers
Classification | Classe |
---|---|
eClass-7.0 | 27242216 |
eClass-7.1 | 27242216 |
eClass-8.0 | 27242216 |
eClass-9.0 | 27242216 |
eClass-9.1 | 27242216 |
ETIM-6.0 | EC001417 |
ETIM-7.0 | EC001417 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Groupe de produits IPF | 800 Divers |
Dimensions de l'emballage | 100 x 12 x 120mm |
Poids brut | 12g |
Numéro de tarif douanier | 85365005 |
Numéro WEEE | 40951076 |
