Trasmettitore - Contatore elettrico

CS180001

CS180001
Prezzo di listino
100,00 €
Carenza di scorte
Contatore di energia attiva, 118x18x68mm, 176-276V AC, monofase, diretto, 45A, 2x uscite a impulsi, comunicazione RS485, MID, connessione a vite, IP20

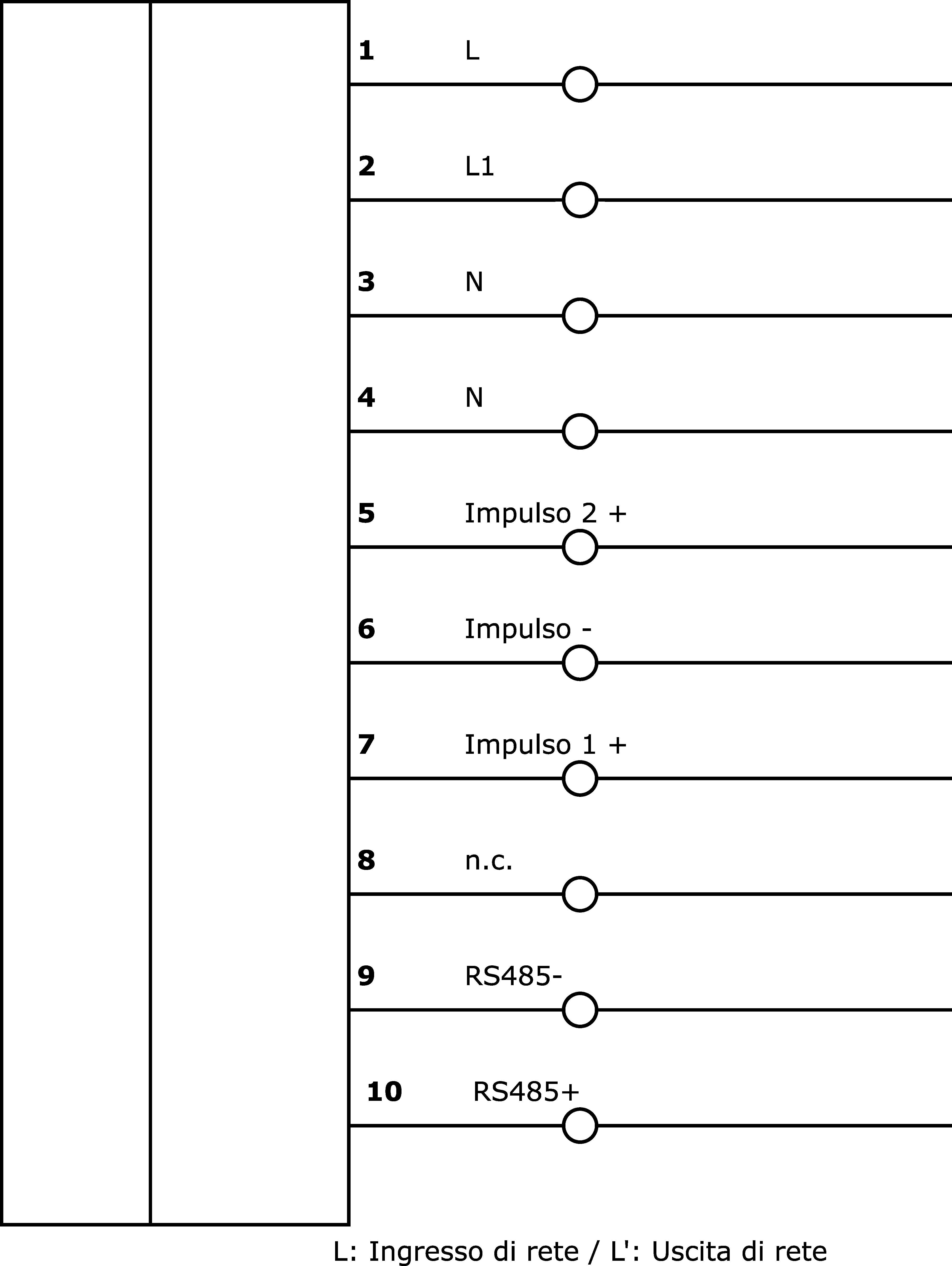

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Trasmettitore - Contatore elettrico

La serie CS18 è costituita da contatori di energia modulari monofase che visualizzano le varie energie consumate e generate, nonché la potenza e altri valori misurati direttamente sul display LCD retroilluminato. Possono essere collegati direttamente fino a 45 A e sono adatti all'uso in applicazioni di sub-fatturazione grazie alla certificazione MID.

Altre proprietà

Umidità relativa (senza condensa)
0 - 95%
Temperatura ambiente
-40 - 70°C
Nota importante
Sezione del filo 0,5-1,5 mm² per i terminali S0 e COM. Coppia di serraggio 0,2 Nm., Tramite l'interfaccia di comunicazione è possibile gestire quattro tariffe

Proprietà elettriche

Numero di uscite
2
Progettazione del collegamento elettrico
Collegamento dei terminali
Frequenza operativa
45 - 65Hz
Procedura di impostazione
Parametrizzazione
Consumo di energia
3VA
Max. Corrente continua
45A
Max. Corrente di spunto
0,02A
Corrente di carico minima
250mA
Interfaccia di comunicazione supportata
Modbus RTU, RS485
Campo di misura della corrente
0,25 - 45A
Display
Display LCD, Display a LED
Precisione
Misura della tensione: 0,5%, Misura della corrente: 1%, Misura della frequenza: 0,2%, Misura della potenza (attiva, reattiva, apparente): 1%, Fattore di potenza: 1%
Capacità di trasporto della corrente
Uscita a impulsi 27mA a 5-27VDC
300V CAT III-UC1 secondo IEC 61010-1
4kV 1minuto, 6kV 1,2µs
Lunghezza dell'impulso 60 / 100 / 200 ms, Uscita 1: 0,001 / 0,01 / 0,1 / 1kWh per impulso, Uscita 2: 1kWh per impulso
30 x Imax 10ms
Tensione di esercizio
176-276VAC(50Hz) | 176-276VAC(60Hz)
Collegamento elettrico
Collegamento dei terminali

Proprietà meccaniche

Larghezza
18mm
Altezza
68mm
Lunghezza
118mm
Temperatura di stoccaggio
-40 - 75°C
Tipo di montaggio
Guida del cappello a cilindro
Classe di protezione (IP)
IP20
Materiale dell'alloggiamento
Plastica
2,5 - 10mm²
1,5Nm
Dimensioni
118x18x68 mm
Classificazione Classe
eClass-7.0 27210301
eClass-7.1 27210301
eClass-8.0 27210301
eClass-9.0 27210301
eClass-9.1 27210301
ETIM-6.0 EC011231
ETIM-7.0 EC011231
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 730 Dispositivi speciali (vari)
Dimensioni dell'imballaggio 40 x 75 x 105mm
Peso lordo 127g
0,25kg CO₂e
Numero di tariffa doganale 90283011
Numero WEEE 40951076
1,5Nm
