Transductor de medición - Contador eléctrico
CS180001
A petición
Contador de energía activo, 118x18x68mm, 176-276V CA, monofásico, directo, 45A, 2x salidas de pulsos, comunicación RS485, MID, conexión por tornillo, IP20
Comparar
Transductor de medición - Contador eléctrico
La serie CS18 son contadores de energía modulares monofásicos para visualizar las distintas energías consumidas y generadas, así como la potencia y otros valores medidos directamente en la pantalla LCD retroiluminada. Pueden conectarse directamente hasta 45 A y son aptos para su uso en aplicaciones de subfacturación gracias a su certificación MID.
Datos eléctricos
- Cantidad de salidas
- 2
- Tipo de conexión eléctrica
- Conexión por borne de sujeción
- Frecuencia de funcionamiento
- 45 - 65Hz
- Procedimiento de ajuste
- Parametrización
- Consumo de potencia
- 3VA
- Máx. corriente constante
- 45A
- Máx. corriente de conexión
- 0,02A
- Mín. corriente de carga
- 250mA
- Interfaz de comunicación admitida
- Modbus RTU, RS485
- rango de medición de la corriente
- 0,25 - 45A
- Pantalla
- pantalla LCD, pantalla LED
- Precisión
- Medición de tensión: 0,5 %, Medición de corriente: 1 %, Medición de frecuencia: 0,2 %, Medición de potencia (potencia activa, reactiva y aparente): 1 %, Factor de potencia: 1 %
- Ajustes de los pulsos
- Duración del pulso: 60 / 100 / 200 ms, Salida 1: 0,001 / 0,01 / 0,1 / 1 kWh por pulso, Salida 2: 1 kWh por pulso
- Tensión de servicio
- 176-276VAC(50Hz) | 176-276VAC(60Hz)

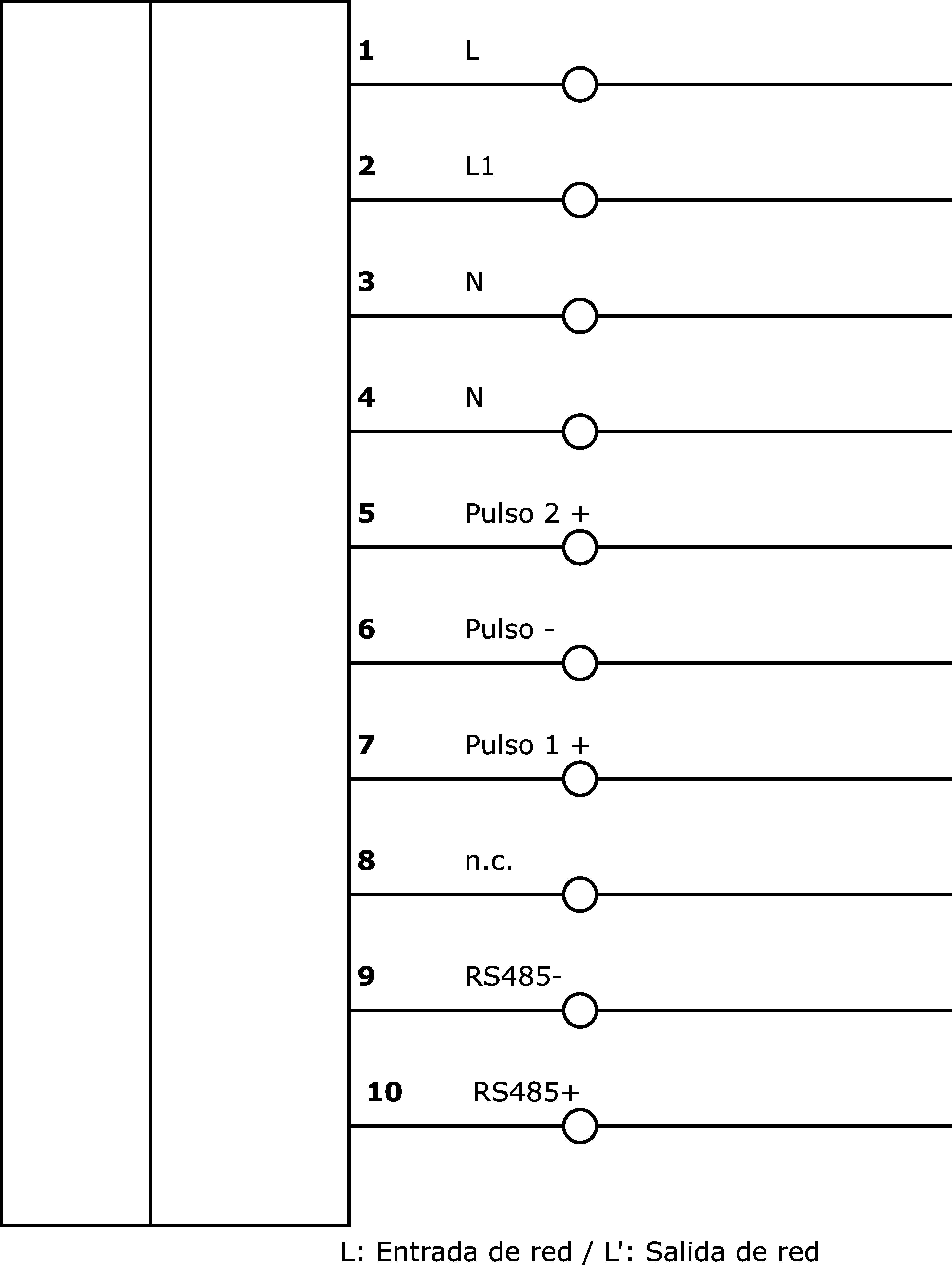

- Conexión eléctrica
- Conexión de terminales
Datos mecánicos
- Ancho
- 18mm
- Altura
- 68mm
- Longitud
- 118mm
- Temperatura de almacenamiento
- -40 - 75°C
- Tipo de montaje
- Raíl DIN
- Grado de protección (IP)
- IP20
- Material de la carcasa
- Plástico
- Sección transversal del conductor para los terminales de prueba
- 2,5 - 10mm²
- Abrazaderas para la medición del par de apriete
- 1,5Nm
- dimensiones
- 118x18x68mm
Otros datos
- Humedad relativa (sin condensación)
- 0 - 95%
- Temperatura ambiente
- -40 - 70°C
- Nota importante
Hojas técnicas
Dibujos
Software
-
zipConfiguración de la puerta de enlaceZIP-archivo, 39 KB
-
zipConfiguración de la puerta de enlaceZIP-archivo, 1.0 KB
Conformidad de producto
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 730 Dispositivos especiales (diversos) |
| dimensiones de embalaje | 40 x 75 x 105mm |
| Peso bruto | 127g |
| Huella de carbono | 0,25kg CO₂e |
| Código arancelario | 90283011 |
| WEEE número | 40951076 |
| Abrazaderas para la medición del par de apriete | 1,5Nm |
