测量换能器 - 电表
CS18 系列是单相模块化电能表，可在背光 LCD 上直接显示消耗和产生的各种电能以及功率和其他测量值。它们可直接连接高达 45 A 的电流，并通过了 MID 认证，适用于分项计费应用。
主要特点
- 相对湿度（无冷凝）
- 0 - 95%
- 环境温度
- -40 - 70°C
- 重要说明
机械特性
- 宽度
- 18mm
- 高度
- 68mm
- 长度
- 118mm
- 储存温度
- -40 - 75°C
- 安装方法
- 高帽轨道
- 保护程度（IP）
- IP20
- 外壳材料
- 塑胶
- 2.5 - 10mm²
- 1.5Nm
- 尺寸
- 118x18x68 毫米
电气性能
- 输出的数量
- 2
- 电气连接的类型
- 夹持式终端连接
- 工作频率
- 45 - 65Hz
- 设置程序
- 参数化
- 消耗功率
- 3VA
- 最大连续电流
- 45A
- 最大开关电流
- 0.02A
- 最小电流负荷
- 250mA
- 支持的通信接口
- Modbus RTU, 卫星导航系统(RS485)
- 显示
- 液晶显示器, LED显示屏
- 精度
- 电压
- 工作电压
- 176-276VAC（50Hz） | 176-276VAC（60Hz）

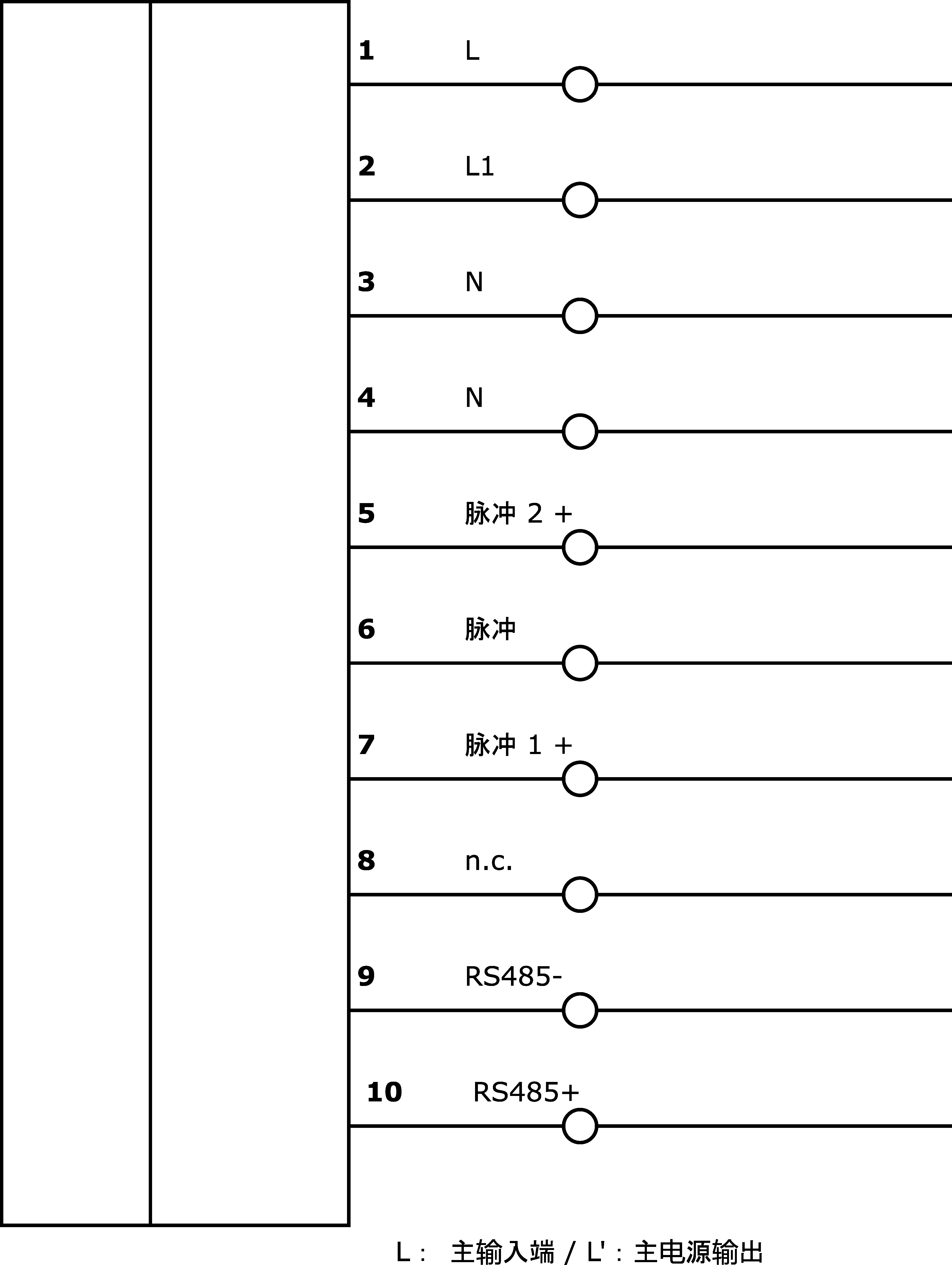

- 电气连接
- 终端连接
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 730个特殊装置（不同的）。 |
| 包装尺寸 | 40 x 75 x 105mm |
| 总重量 | 127g |
| 二氧化碳足迹 | 0,25kg CO₂e |
| 海关税号 | 90283011 |
| WEEE编号 | 40951076 |
| 1.5Nm |
