Messumformer - Stromzähler
CS180001
Bestand knapp
Wirkenergiezähler, 118x18x68mm, 176-276V AC, 1-phasig, direkt, 45A, 2x Impulsausgänge ,RS485-Kommunikation, MID, Schraubanschluss, IP20
Vergleichen
Messumformer - Stromzähler
Die Serie CS18 sind einphasige modulare Energiezähler für die Anzeige der verschiedenen verbrauchten und erzeugten Energien sowie der Leistungen und anderer Messwerte direkt auf dem hinterleuchteten LCD. Sie können bis 45 A direkt angeschlossen werden und sind dank ihrer MID-Zertifizierung für den Einsatz in Anwendungen zur Unterabrechnung geeignet.
Elektrische Eigenschaften
- Anzahl der Ausgänge
- 2
- Ausführung des elektrischen Anschlusses
- Klemmanschluss
- Betriebsfrequenz
- 45 - 65Hz
- Einstellverfahren
- Parametrierung
- Leistungsaufnahme
- 3VA
- Max. Dauerstrom
- 45A
- Max. Einschaltstrom
- 0,02A
- Min. Laststrom
- 250mA
- Unterstützte Kommunikationsschnittstelle
- Modbus RTU, RS485
- Anzeige
- LCD-Display, LED-Anzeige
- Genauigkeit
- Spannungsmessung: 0,5%, Strommessung: 1%, Frequenzmessung: 0,2%, Leistungsmessung (Wirk-, Blind-, Scheinleistung): 1%, Leistungsfaktor: 1%
- Strombelastbarkeiten
- Impulsausgang 27mA bei 5-27VDC
- Überspannungskategorie
- 300V CAT III-UC1 gemäß IEC 61010-1
- Transiente Überspannungsfestigkeit
- 4kV 1Minute, 6kV 1,2µs
- Impulseinstellungen
- Impulslänge 60 / 100 / 200ms, Ausgang 1: 0,001 / 0,01 / 0,1 / 1kWh pro Impuls, Ausgang 2: 1kWh pro Impuls
- Kurzzeitige Überlast
- 30 x Imax 10ms
- Betriebsspannung
- 176-276VAC(50Hz) | 176-276VAC(60Hz)
- Elektrischer Anschluss
- Klemmanschluss
Mechanische Eigenschaften
- Breite
- 18mm
- Höhe
- 68mm
- Länge
- 118mm
- Lagertemperatur
- -40 - 75°C
- Montageart
- Hutschiene
- Schutzart (IP)
- IP20
- Werkstoff des Gehäuses
- Kunststoff
- Aderquerschnitt Messklemmen
- 2,5 - 10mm²
- Anzugsdrehmoment Messklemmen
- 1,5Nm
- Abmessungen
- 118x18x68mm
Sonstige Eigenschaften
- Luftfeuchtigkeit im Betrieb (nicht kondensierend)
- 0 - 95%
- Umgebungstemperatur
- -40 - 70°C
- Wichtiger Hinweis
- Aderquerschnitt 0,5-1,5mm² bei S0- und COM-Klemmen. Anzugsdrehmoment 0,2Nm., Über die Kommunikationsschnittstelle lassen sich vier Tarife verwalten
Datenblätter

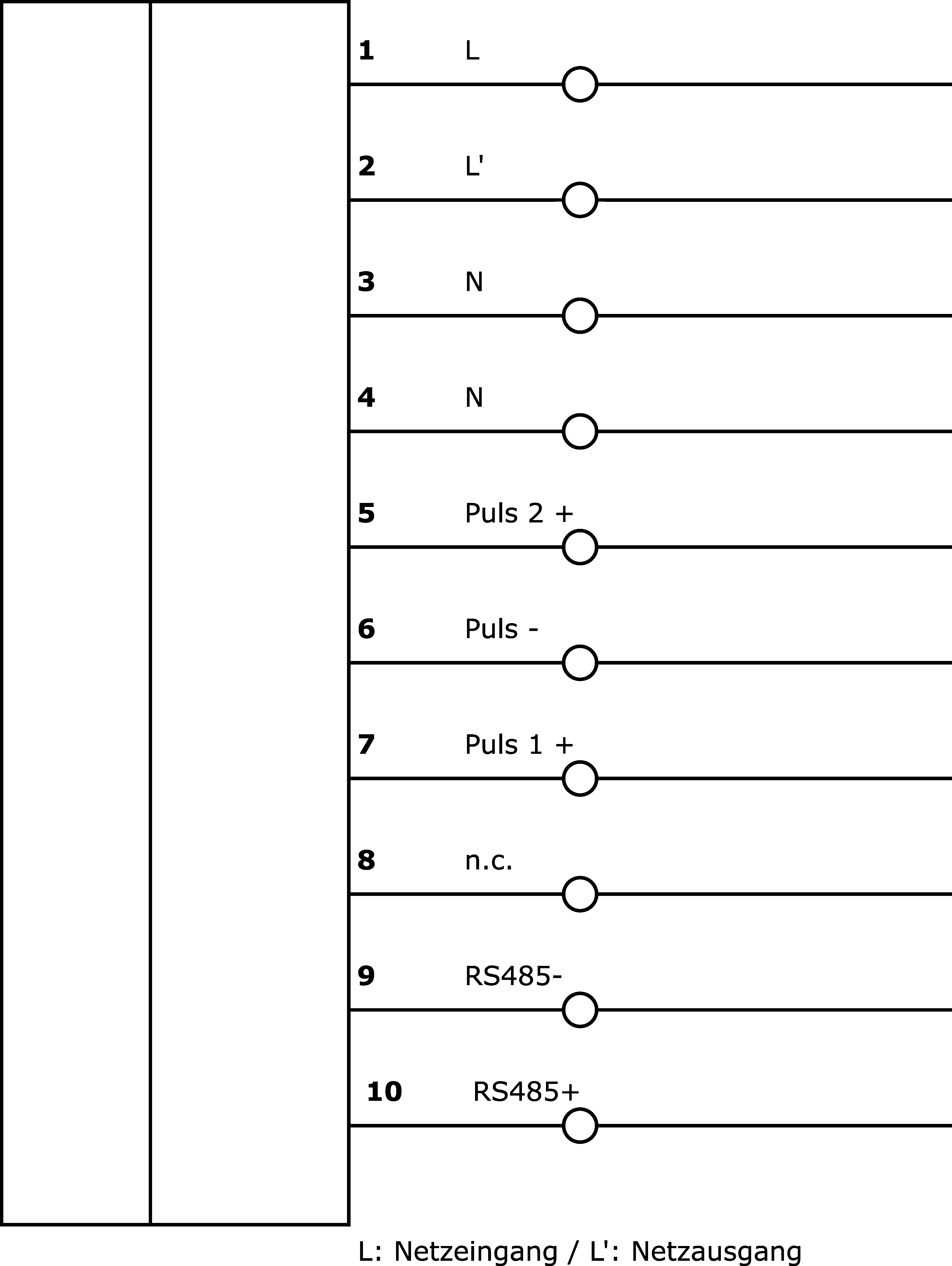

Zeichnungen
Software
-
zipGatewaykonfiguration Modbus_RegisterZIP-Datei, 39 KB
-
zipGatewaykonfiguration JSON_V1.0ZIP-Datei, 1,0 KB
Produktkonformität
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 730 Sondergeräte (diverse) |
| Verpackungsmaße | 40 x 75 x 105mm |
| Bruttogewicht | 127g |
| CO2-Fußabdruck | 0,25kg CO₂e |
| Zolltarifnummer | 90283011 |
| WEEE-Nummer | 40951076 |
| Anzugsdrehmoment Messklemmen | 1,5Nm |
