ARTICOLO FUORI PRODUZIONE

DT98C785

DT98C785
Articolo di follow-up?
Saremo lieti di consigliarvi!
Trasmettitore di pressione, Ø27mm 53lang, 0-10bar, 10-30V DC, G1/2 "B, 4-20mA, connettore M12 a 2 poli, IP67, acciaio al nichel-cromo, membrana a filo

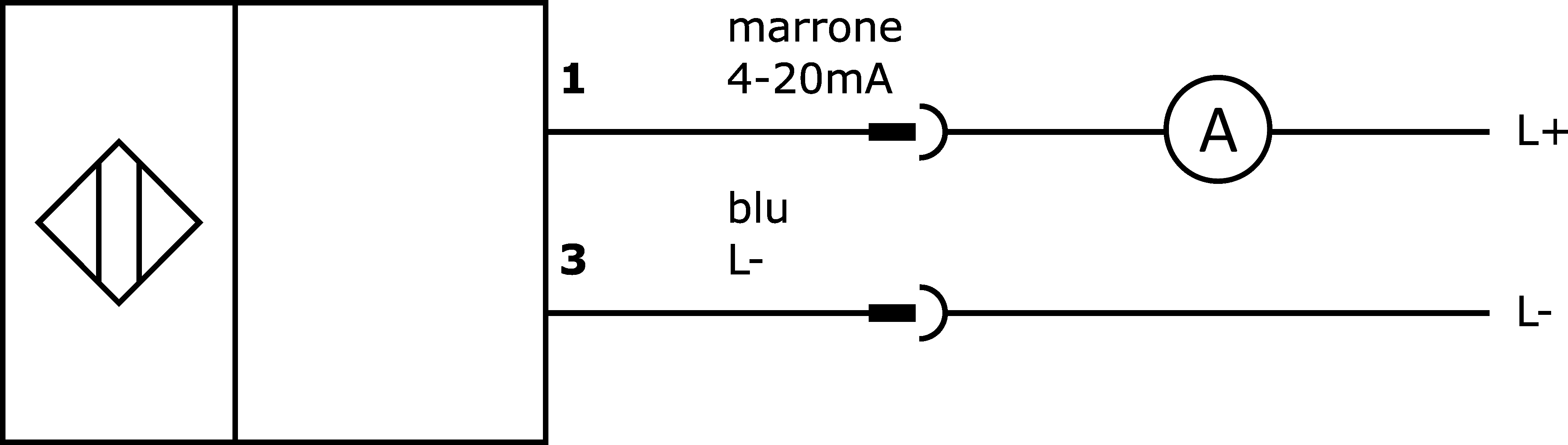

Schema di collegamento
Modello 3D
Confronto

Sensori di pressione - Trasmettitore di pressione

I sensori di pressione sono adatti a misurare diversi fluidi con elevata precisione. Sono disponibili con uscita di commutazione e/o uscita analogica. A seconda del tipo di dispositivo, i valori misurati possono essere registrati tramite un software per PC. Questi sensori sono utilizzati in tutti i settori, ad esempio nelle applicazioni pneumatiche e idrauliche.

Altre proprietà

Adatto per
Mezzi liquidi, Gas
Display di misura
Relativo
Temperatura ambiente
-20 - 80°C
Applicazioni idrauliche, Applicazioni pneumatiche

Proprietà elettriche

Tempo di risposta
10ms
Progettazione dell'uscita analogica
4 - 20mA
Progettazione del collegamento elettrico
Connettore M12
Campo di misura della pressione
0 - 10bar
Metodo di misurazione
Relativo
Numero di pali
2
Deviazione relativa della linearità
0,5%
Precisione di misura relativa
0,3%
Ripetibilità relativa
0,2%
Deriva della temperatura sull'intero campo di misura
0,2%
Protezione da cortocircuito, Protezione dall'inversione di polarità
Tensione di esercizio
10-30VDC
Collegamento elettrico
Connettore M12 a 2 pin

Proprietà meccaniche

Progettazione della connessione al processo
G1/2 pollici B
Design
Cilindro liscio
Pressione di scoppio
42bar
Lunghezza della filettatura
20,5mm
Passo del filo
1,81mm
Lunghezza
53mm
Max. pressione di esercizio
20bar
Temperatura media
-30 - 100°C
Pressione nominale
10bar
Classe di protezione (IP)
IP67
Materiale dell'alloggiamento
Acciaio inox
Materiale del sensore
Acciaio al nichel-cromo
Diametro
27mm
Membrana a risciacquo frontale
Sì
Dimensioni
Ø27mm, lunghezza 53mm
