PRODUTO DESCONTINUADO

DT98C785

DT98C785
Modelo sucessor?
Teremos todo o prazer em o aconselhar!
Transmissor de pressão, Ø27mm 53long, 0-10bar, 10-30V DC, G1/2 polegada B, 4-20mA, Ligação de encaixe M12 2pinos, IP67, Aço cromo-níquel, Membrana de descarga frontal

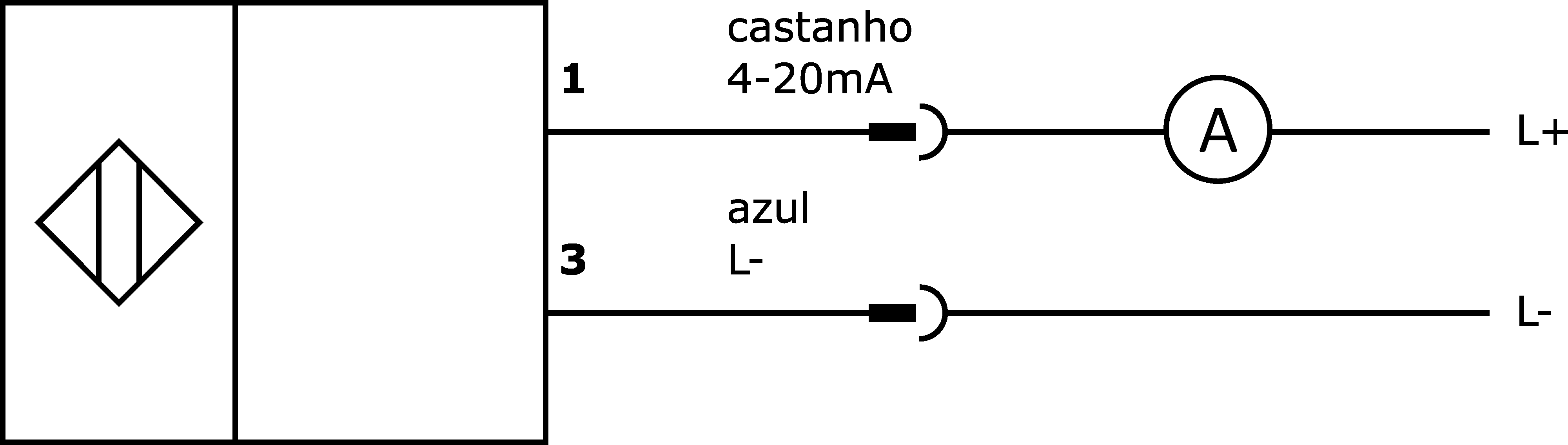

diagrama do circuito
Modelo 3D
Comparar

Sensores de pressão - Transmissor de pressão

Os sensores de pressão são adequados para medir diferentes meios com elevada precisão. Estão disponíveis com saída de comutação e/ou saída analógica. Utilizando um software para PC, os valores medidos podem ser registados, dependendo do tipo de dispositivo. Estes sensores podem ser utilizados em todas as áreas de, por exemplo, aplicações pneumáticas e hidráulicas.

Outras propriedades

Adequado para
Meios líquidos, Gases
Ecrã de medição
Relativamente
Temperatura ambiente
-20 - 80°C
Aplicações
Aplicações hidráulicas, Aplicações pneumáticas

Propriedades eléctricas

Tempo de resposta
10ms
Versão de saída analógica
4 - 20mA
Concepção da ligação eléctrica
Conector M12
Pressão do intervalo de medição
0 - 10bar
Método de medição
Relativamente
Número de postes
2
Desvio relativo da linearidade
0,5%
Precisão relativa da medição
0,3%
Repetibilidade relativa
0,2%
Desvio de temperatura em toda a gama de medição
0,2%
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade
Tensão de funcionamento
10-30VDC
Ligação eléctrica
Conector de ficha M12 de 2 pinos

Propriedades mecânicas

Concepção da ligação ao processo
G1/2 polegada B
Tipo
Cilindro liso
Pressão de ruptura
42bar
Comprimento da rosca
20,5mm
Passo de linha
1,81mm
Comprimento
53mm
Máx. Pressão de funcionamento
20bar
Temperatura média
-30 - 100°C
Pressão nominal
10bar
Classe de protecção (IP)
IP67
Material do invólucro
Aço inoxidável
Material do transdutor
Aço cromado-níquel
Diâmetro
27mm
Membrana de descarga frontal
Sim
Dimensões
Ø27mm, 53mm de comprimento
