AUSLAUFARTIKEL

DT98C785

Nachfolgeartikel?
Wir beraten Sie gerne!

Drucktransmitter, Ø27mm 53lang, 0-10bar, 10-30V DC, G1/2"B, 4-20mA, M12-Steckverbinder 2polig, IP67, Chrom Nickel Stahl, Frontbündige Membran

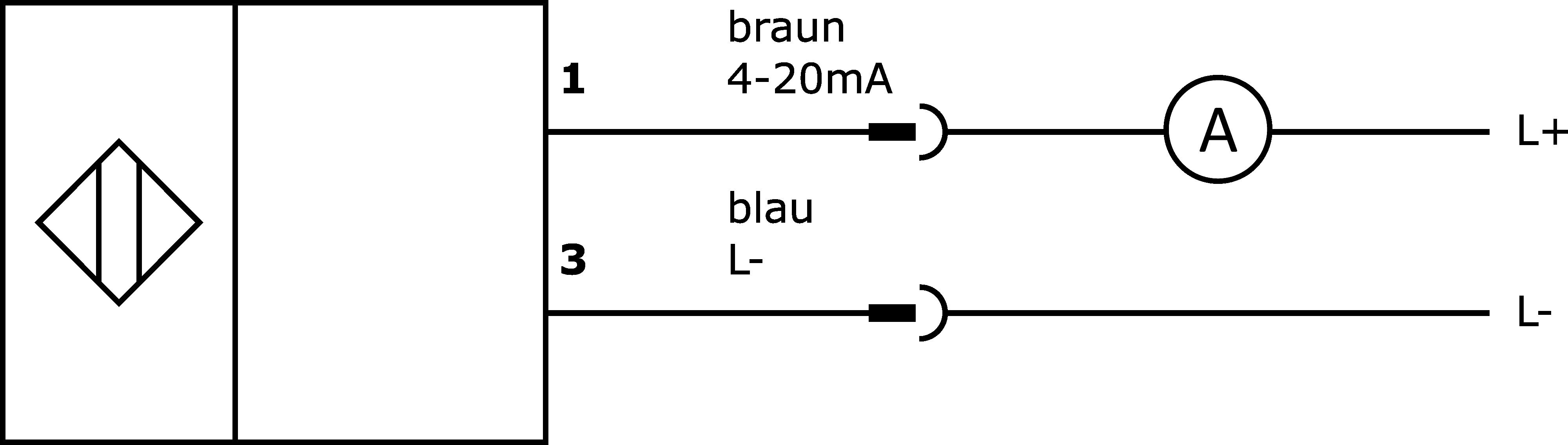

Anschlussbild

3D-Modell

Vergleichen

Drucksensoren - Drucktransmitter

Drucksensoren sind für das Messen verschiedener Medien mit hoher Genauigkeit geeignet. Es gibt sie mit Schaltausgang und/oder Analogausgang. Mittels PC-Software können je nach Gerätetyp die Messwerte aufgezeichnet werden. Verwendung finden diese Sensoren in allen Bereichen z.B. pneumatischer und hydraulischer Anwendungen.

Elektrische Eigenschaften

Ansprechzeit: 10ms

Ausführung des Analogausgangs: 4 - 20mA

Ausführung des elektrischen Anschlusses: Steckverbinder M12

Messbereich Druck: 0 - 10bar

Messmethode: Relativ

Polzahl: 2

Relative Linearitätsabweichung: 0,5%

Relative Messgenauigkeit: 0,3%

Relative Wiederholgenauigkeit: 0,2%

Temperaturdrift über den gesamten Messbereich: 0,2%

Schutzfunktionen: Kurzschlussschutz, Verpolungsschutz

Betriebsspannung: 10-30VDC

Elektrischer Anschluss: Steckverbinder M12 2polig

Mechanische Eigenschaften

Ausführung des Prozessanschlusses: G1/2 Zoll B

Bauform: Zylinder glatt

Berstdruck: 42bar

Gewindelänge: 20,5mm

Gewindesteigung: 1,81mm

Länge: 53mm

Maximaler Überlastdruck: 20bar

Mediumtemperatur: -30 - 100°C

Nenndruck: 10bar

Schutzart (IP): IP67

Werkstoff des Gehäuses: Edelstahl

Werkstoff des Messaufnehmers: Chrom Nickel Stahl

Durchmesser: 27mm

Frontbündige Membran: Ja

Abmessungen: Ø27mm, 53mm lang

Sonstige Eigenschaften

Geeignet für: Flüssige Medien, Gase

Messanzeige: Relativ

Umgebungstemperatur: -20 - 80°C

Anwendungen: Hydraulik-Anwendungen, Pneumatik-Anwendungen

Finden Sie Zubehör für DT98C785 in diesen Produktgruppen:

Anschlusstechnik

Anschlusstechnik

Adapter M12 Dose 3polig / M8 Stecker 3polig

VK000037

Adaptierung, M12 Dose 3polig gerade, M8 Stecker 3polig gerade, 24V, -25-85°C, IP67, Öle und Kühlschmiermittel,…

14,10 €
Ihr Preis

Auf Lager

Kabeldosen M12 3adrig

VK200021

Anschlussleitung, 2m, M12 Dose 3polig abgewinkelt, freies Leitungsende, 3x0,34mm², PUR (Polyurethan), Ø4,3mm, 250V,…

11,60 €
Ihr Preis

Auf Lager

VK200025

Anschlussleitung, 2m, M12 Dose 3polig gerade, freies Leitungsende, 3x0,34mm², PUR (Polyurethan), Ø4,3mm, 250V, -30-90°C,…

11,60 €
Ihr Preis

Auf Lager

VK500021

Anschlussleitung, 5m, M12 Dose 3polig abgewinkelt, freies Leitungsende 3polig, 3x0,34mm², PUR (Polyurethan), Ø4,3mm,…

13,70 €
Ihr Preis

Auf Lager

VK500025

Anschlussleitung, 5m, M12 Dose 3polig gerade, freies Leitungsende 3polig, 3x0,34mm², PUR (Polyurethan), Ø4,3mm, 250V,…

13,70 €
Ihr Preis

Auf Lager

VK50V021

Anschlussleitung, 5m, M12 Dose 3polig abgewinkelt, freies Leitungsende, 3x0,25mm², PUR/PVC, Ø3,9mm, 250V, -25-70°C, IP67

11,20 €
Ihr Preis

Auf Lager

VK50V025

Anschlussleitung, 5m, M12 Dose 3polig gerade, freies Leitungsende, 3x0,25mm², PUR/PVC, Ø3,9mm, 250V, -25-70°C, IP67

11,20 €
Ihr Preis

Auf Lager

VKA00021

Anschlussleitung, 10m, M12 Dose 3polig abgewinkelt, freies Leitungsende, 3x0,34mm², PUR (Polyurethan), Ø4,3mm, 250V,…

19,70 €
Ihr Preis

Auf Lager

VKA00025

Anschlussleitung, 10m, M12 Dose 3polig gerade, freies Leitungsende, 3x0,34mm², PUR (Polyurethan), Ø4,3mm, 250V,…

19,70 €
Ihr Preis

Auf Lager

VKAE0021

Anschlussleitung, 15m, M12 Dose 3polig abgewinkelt, freies Leitungsende, 3x0,34mm², PUR (Polyurethan), Schleppketten-…

24,90 €
Ihr Preis

Bestand knapp

VKAE0025

Anschlussleitung, 15m, M12 Dose 3polig gerade, freies Leitungsende, 3x0,34mm², PUR (Polyurethan), Schleppketten- und…

24,90 €
Ihr Preis

Bestand knapp

VKBE0021

Anschlussleitung, 25m, M12 Dose 3polig abgewinkelt, freies Leitungsende, 3x0,34mm², PUR (Polyurethan), Schleppketten-…

35,60 €
Ihr Preis

Bestand knapp

Kabeldosen M12 4polig konfektionierbar

VK003020

Kabeldose, abgewinkelt, Selbstkonfektionierbar, Schraubanschluss, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 Dose 4polig, IP67,…

10,10 €
Ihr Preis

Auf Lager

VK003024

Kabeldose, gerade, Selbstkonfektionierbar, Schraubanschluss, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 Dose 4polig, IP67, PBT

10,50 €
Ihr Preis

Auf Lager

VK003520

Kabeldose, abgewinkelt, Selbstkonfektionierbar, Schraubanschluss, Ø4-8mm, 7,5A, 250V, -30-130°C, M12 Dose 4polig, IP67,…

13,40 €
Ihr Preis

Auf Lager

VK003820

Kabeldose, abgewinkelt, Selbstkonfektionierbar, Schraubanschluss, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 Dose 4polig, IP67,…

14,70 €
Ihr Preis

Auf Lager

VK003C20

Kabeldose, abgewinkelt, Selbstkonfektionierbar, Schraubanschluss, Ø4-8mm, 4A, 240V, -25-90°C, M12 Dose 4polig, IP67

12,50 €
Ihr Preis

Auf Lager

VK003C24

Kabeldose, gerade, Selbstkonfektionierbar, Schraubanschluss, Ø4-8mm, 4A, 240V, -25-90°C, M12 Dose 4polig, IP67, PBT

12,50 €
Ihr Preis

Auf Lager

VK003D20

Kabeldose, abgewinkelt, Selbstkonfektionierbar, Schnellanschluss, Ø4-5,1mm, 4A, 32V, -25-85°C, M12 Dose 4polig, IP67

15,30 €
Ihr Preis

Auf Lager

VK003D25

Kabeldose, gerade, Selbstkonfektionierbar, Schnellanschluss, Ø6-8mm, 6A, 50V, -25-85°C, M12 Dose 4polig, IP67

16,60 €
Ihr Preis

Auf Lager

VK003S24

Kabeldose, gerade, Selbstkonfektionierbar, Schnellanschluss, Ø4-5,1mm, 4A, 32V, -25-85°C, M12 Dose 4polig, IP67

12,60 €
Ihr Preis

Auf Lager

Kabeldosen M12 5polig konfektionierbar

VK003021

Kabeldose, abgewinkelt, Selbstkonfektionierbar, Schraubanschluss, Ø3-6,5mm, 4A, 60V, -25-90°C, M12 Dose 5polig, IP67,…

14,90 €
Ihr Preis

Auf Lager

VK003025

Kabeldose, gerade, Selbstkonfektionierbar, Schraubanschluss, Ø3-6,5mm, 4A, 60V, -25-90°C, M12 Dose 5polig, IP67, PBT

14,90 €
Ihr Preis

Auf Lager

VK003C25

Kabeldose, gerade, Selbstkonfektionierbar, Schraubanschluss, Ø4-8mm, 4A, 60V, -25-90°C, M12 Dose 5polig, IP67, PBT

13,10 €
Ihr Preis

Auf Lager

Datenblätter

pdf

Einzeldatenblatt

PDF-Datei, 206 KB

Produktkonformität

Klassifizierung	Klasse
eClass-7.0	27200614
eClass-7.1	27200614
eClass-8.0	27200614
eClass-9.0	27200614
eClass-9.1	27200614
ETIM-6.0	EC011478
ETIM-7.0	EC011478

Merkmal	Wert
RoHS konform	Ja
REACH-konform	Ja
TSCA-konform	Ja
IPF Produktgruppe	361 Drucksensoren (diverse)
Verpackungsmaße	43 x 43 x 105mm
Bruttogewicht	200g
Zolltarifnummer	90262020
WEEE-Nummer	40951076
