PRODUKT WYCOFANY Z PRODUKCJI

DT98C785

DT98C785
Artykuł uzupełniający?
Z przyjemnością doradzimy!
Przetwornik ciśnienia, Ø27mm 53lang, 0-10bar, 10-30V DC, G1/2 "B, 4-20mA, złącze wtykowe M12 2-pin, IP67, stal chromowo-niklowa, membrana wpuszczana w obudowę

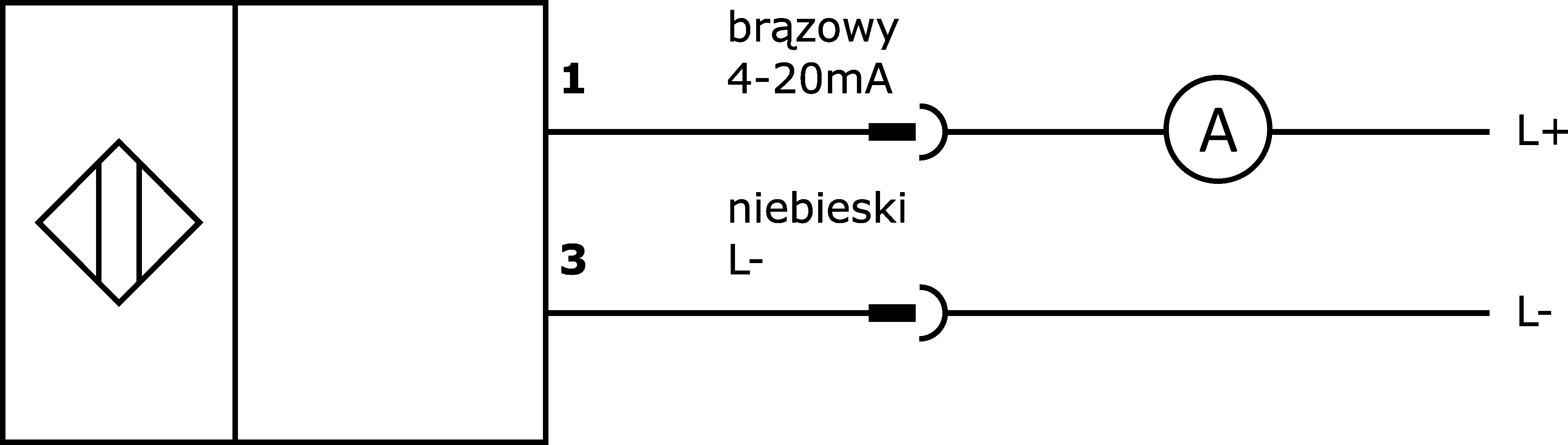

Schemat połączeń
Model 3D
Porównaj

Czujniki ciśnienia - Przetwornik ciśnienia

Czujniki ciśnienia nadają się do pomiaru różnych mediów z wysoką dokładnością. Są one dostępne z wyjściem przełączającym i/lub wyjściem analogowym. W zależności od typu urządzenia, zmierzone wartości mogą być rejestrowane za pomocą oprogramowania komputerowego. Czujniki te są stosowane we wszystkich obszarach, np. w aplikacjach pneumatycznych i hydraulicznych.

Inne właściwości

Odpowiedni dla
Media płynne, Gazy
Wyświetlacz pomiaru
Względny
Temperatura otoczenia
-20 - 80°C
Zastosowania
Zastosowania hydrauliczne, Zastosowania pneumatyczne

Właściwości elektryczne

Czas reakcji
10ms
Konstrukcja wyjścia analogowego
4 - 20 mA
Projekt połączenia elektrycznego
Złącze wtykowe M12
Zakres pomiaru ciśnienia
0 - 10bar
Metoda pomiaru
Względny
Liczba biegunów
2
Względne odchylenie liniowości
0,5%
Względna dokładność pomiaru
0,3%
Względna powtarzalność
0,2%
Dryft temperatury w całym zakresie pomiarowym
0,2%
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Napięcie robocze
10-30VDC
Podłączenie elektryczne
2-stykowe złącze wtykowe M12

Właściwości mechaniczne

Projekt połączenia procesowego
G1/2 cala B
Projekt
Cylinder gładki
Ciśnienie rozrywające
42bar
Długość gwintu
20,5mm
Podziałka gwintu
1,81mm
Długość
53mm
Maks. Ciśnienie robocze
20bar
Średnia temperatura
-30 - 100°C
Ciśnienie nominalne
10bar
Klasa ochrony (IP)
IP67
Materiał obudowy
Stal nierdzewna
Materiał czujnika
Stal chromowo-niklowa
Średnica
27mm
Membrana spłukiwana od przodu
Tak
wymiary
Ø27 mm, długość 53 mm
