ARTÍCULO DESCONTINUADO

DT98C785

Modelo sucesor?
¡Estaremos encantados de asesorarle!

transmisor de presión, Ø27mm 53largo, 0-10bar, 10-30V DC, G 0,5" B, 4 mA ... 20 mA, Conector M12 2polos, IP67, Acero al cromo-níquel, Membrana con enrasado frontal

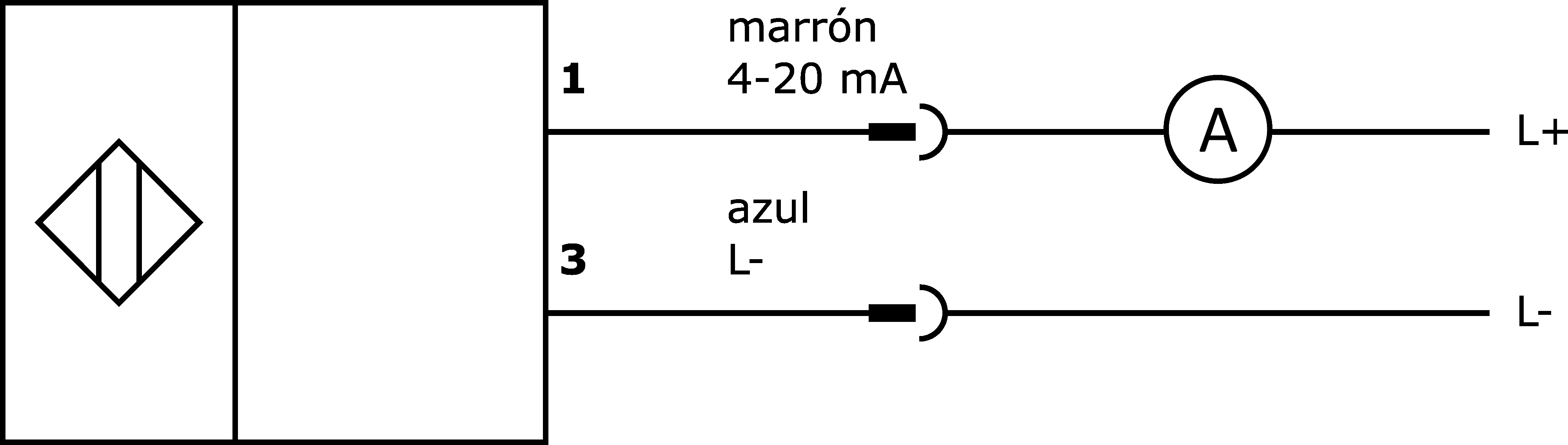

esquema de circuitos

Modelo 3D

Comparar

Sensores de presión - Transmisor de presión

Los sensores de presión son apropiados para medir diferentes medios con alta precisión. Los hay con salida de conmutación y/o con salida analógica. Según el modelo del equipo, se pueden registrar los valores medidos con el software de PC. Estos sensores se utilizan en todos los campos como por ejemplo en aplicaciones neumáticas e hidráulicas.

Datos eléctricos

Tiempo de respuesta/caída: 10ms

Versión de la salida analógica: 4 - 20mA

Versión de la conexión eléctrica: Conector M12

Rango de medición presión: 0 - 10bar

Método de medición: Relativo

Número de polos: 2

Divergencia relativa de linealidad: 0,5%

Exactitud relativa de medición: 0,3%

Repetibilidad relativa: 0,2%

Deriva de temperatura en todo el rango de medición: 0,2%

Tensión de servicio: 10-30VDC

Conexión eléctrica: Conector M12 de 2 clavijas

Datos mecánicos

Versión de la conexión al proceso: G1/2 pulgadas B

Diseño: Cilindro liso

Presión de reventamiento: 42bar

Longitud de rosca: 20,5mm

Paso de rosca: 1,81mm

Longitud: 53mm

Máx. presión de funcionamiento: 20bar

Temperatura del medio: -30 - 100°C

Presión nominal: 10bar

Grado de protección (IP): IP67

Material de la carcasa: Acero inoxidable

Material del transductor de medida: Acero al cromo-níquel

Diámetro: 27mm

Membrana con enrasado frontal: Sí

dimensiones: Ø27mm, 53mm de largo

Otros datos

Apropiado para: Gases

Indicación de la medición: Relativo

Temperatura ambiente: -20 - 80°C
