AO000095
Accessori Ottica, sistema di spurgo dell'aria, metallo
Carenza di scorte
Sensori laser - Pulsante con soppressione dello sfondo
PT120320
| Quantità | Prezzo | Risparmio |
|---|---|---|
| 1 | 165,10 € | – |
| 5 | 160,15 € | 3% / 4,95 € |
| 10 | 156,85 € | 5% / 8,26 € |
| 20 | 151,89 € | 8% / 13,21 € |
| 50 | 145,29 € | 12% / 19,81 € |
In magazzino
Sensore laser, pulsante, M12x1 72lang, Sn: 20-150, 10-30V DC, 1x PNP+NPN NC/NO, connettore M12 a 4 poli, IP65, VA+PMMA, 0,025kHz, diodo laser, luce infrarossa, punto, autoapprendimento
Incluso Madre
Confronto
Sensori laser - Pulsante con soppressione dello sfondo
Il PT120320 è un sensore basato sul funzionamento di un diodo laser come sorgente luminosa. La luce laser emessa dal diodo laser viene analizzata da un ricevitore e, grazie alle sue particolari proprietà, è adatto ad applicazioni in cui è richiesta un'elevata risoluzione.
Il sensore è progettato come uno scanner e valuta la riflessione diretta delle superfici a una distanza prestabilita. Sono disponibili diverse soluzioni per garantire che il sensore funzioni indipendentemente dai riflessi e dai colori dello sfondo.
Il PT120320 cilindrico opera in un intervallo di distanza compreso tra 20 e 150 mm, rendendolo adatto a un'ampia gamma di applicazioni in cui sono richieste misure precise.
Altre proprietà
- Temperatura ambiente
- -10 - 60°C
- Mezzo di riferimento / oggetto
- Materiale con riflettenza del 90%.
Proprietà elettriche
- Tempo di risposta
- 20ms
- Numero di uscite di commutazione
- 1
- Esecuzione della funzione di commutazione
- Contatto normalmente chiuso/normalmente aperto

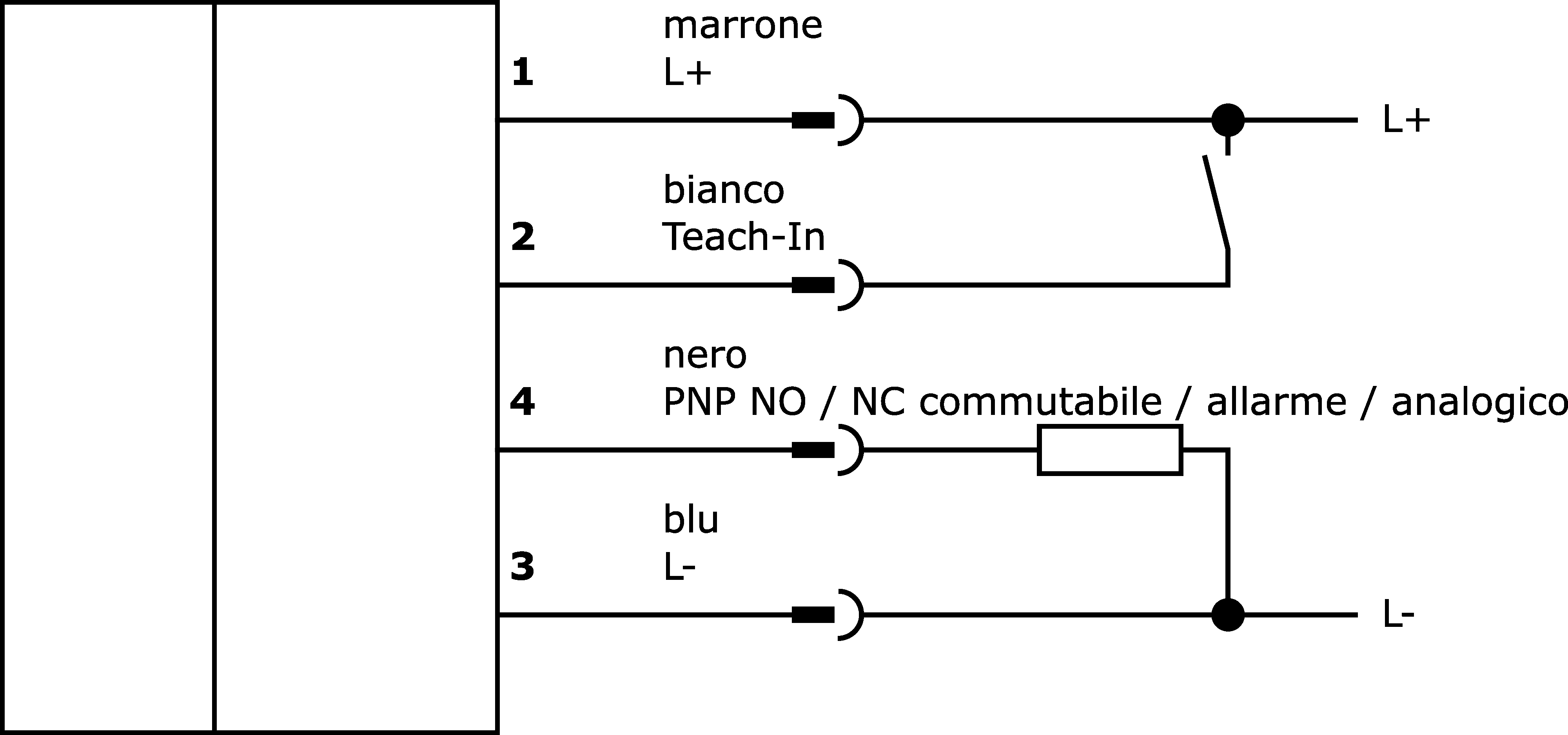

- Progettazione del collegamento elettrico
- Connettore M12
- Progettazione dell'uscita di commutazione
- PNP/NPN
- Corrente di commutazione nominale
- 100mA
- Procedura di impostazione
- Teach-In
- Principio di funzionamento
- Misura del tempo di volo
- Numero di pali
- 4
- Distanza di commutazione
- 20 - 150mm
- Frequenza di commutazione
- 25Hz
- Caduta di tensione
- 2V
- Funzione touch
- Commutazione luce/buio
- Display
- Display a LED
- Protezione da cortocircuito, Protezione dall'inversione di polarità
Proprietà meccaniche
- Design
- Cilindro, filettatura
- Lunghezza della filettatura
- 45mm
- Passo del filo
- 1mm
- Lunghezza
- 72mm
- Temperatura di stoccaggio
- -10 - 60°C
- Classe di protezione (IP)
- IP65
- Materiale della superficie attiva del sensore
- Plastica (PMMA)
- Materiale dell'alloggiamento
- Acciaio inox
- Dimensione del filo
- M12
Proprietà ottiche
- Classe laser
- Classe 1
- Tipo di luce
- Diodo laser, luce infrarossa
- Forma del fascio di luce
- Punto
- Lunghezza d'onda del sensore
- 880nm
Trova gli accessori per PT120320
in questi gruppi di prodotti:
Allegati
Unità di spurgo dell'aria M12
Altri sensori
Alimentazione 24V DC / 2 - 10A
Montaggio
Sistema di montaggio Cilindrico M12
Carenza di scorte
In magazzino
Sistema di montaggio per AY000115
In magazzino
Tipo di montaggio M12
Carenza di scorte
In magazzino
In magazzino
Su richiesta
Su richiesta
Programmazione / parametrizzazione
Adattatore per l'autoapprendimento AV000114
Strumento
Tester per sensori
Tecnologia di connessione
Fasi temporali M12
Moduli logici M12
Prese per cavi M12 a 4 fili con schermatura
Prese per cavi M12 a 4 pin Assemblabili con LED
Schede tecniche
Istruzioni
Disegni
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 324 KB
-
pdfConformità dei materialiPDF-File, 479 KB
-
pdfDichiarazione di conformità UEPDF-File, 253 KB
-
pdfDichiarazione di conformità ULPDF-File, 254 KB
-
pdfDichiarazione di conformità CCCPDF-File, 248 KB
-
pdfDichiarazione di conformità CSAPDF-File, 243 KB
Volantino del prodotto
Carta bianca
Esempi di applicazione
| Classificazione | Classe |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| Caratteristica | Valore |
|---|---|
| Conforme alla direttiva RoHS | Sì |
| Conforme a REACH | Sì |
| Conforme al TSCA | Sì |
| Gruppo di prodotti IPF | 160 Sensori laser |
| Dimensioni dell'imballaggio | 77 x 25 x 123mm |
| Peso lordo | 58g |
| 0,34kg CO₂e | |
| Numero di tariffa doganale | 85365019 |
| Numero WEEE | 40951076 |
