PT120320
montante | preço | desconto |
---|---|---|
1 | 160,10 € | – |
5 | 155,30 € | 3% / 4,80 € |
10 | 152,10 € | 5% / 8,01 € |
20 | 147,29 € | 8% / 12,81 € |
50 | 140,89 € | 12% / 19,21 € |
Sensores laser - Sensores de reflexão difusa com supressão de fundo
Os sensores ópticos funcionam sem contacto. Detectam objectos independentemente das suas características (por exemplo, forma, cor, estrutura da superfície, material). O princípio básico de funcionamento baseia-se na transmissão e recepção de luz. Existem três versões diferentes: 1. O sensor de feixe de luz consiste em dois dispositivos separados, um transmissor e um receptor, que estão alinhados um com o outro. Se o feixe de luz entre os dois dispositivos for interrompido, a saída de comutação integrada no receptor altera o seu estado. 2. Com o sensor retrorreflector, o emissor e o receptor estão localizados num único dispositivo. O feixe de luz emitido é reflectido de volta para o receptor por um reflector que deve ser montado em frente ao dispositivo. Assim que o feixe de luz é interrompido, a saída de comutação integrada no dispositivo muda o seu estado. 3. Com o sensor de reflexão difusa, o emissor e o receptor estão num único dispositivo. O feixe de luz emitido é reflectido pelo objecto que deve ser detectado. Assim que o receptor detecta a luz reflectida, a saída de comutação integrada no dispositivo muda o seu estado.
Outras propriedades
- Temperatura ambiente
- -10 - 60°C
- Meio de referência / objecto
- Material com 90% de reflectividade
Propriedades eléctricas
- Tempo de resposta
- 20ms
- Número de saídas de comutação
- 1
- Execução da função de comutação
- Normalmente fechado/ normalmente aberto
- Concepção da ligação eléctrica
- Conector M12
- Versão de saída de comutação
- PNP/NPN
- Corrente nominal de comutação
- 100mA
- Procedimento de definição
- Aulas teóricas
- Princípio de funcionamento
- Medição do tempo de voo
- À prova de curto-circuito
- Sim
- Número de postes
- 4
- Distância de comutação
- 20 - 150mm
- Frequência de comutação
- 25Hz
- Queda de tensão
- 2V
- Função táctil
- comutação claro/escuro
- Protecção contra polaridade inversa
- Sim
- Tensão de funcionamento (DC)
- 10 - 30V
- Ecrã
- Ecrã LED
Propriedades mecânicas
- Tipo
- Cilindro, rosca
- Comprimento da rosca
- 45mm
- Passo de linha
- 1mm
- Comprimento
- 72mm
- Temperatura de armazenamento
- -10 - 60°C
- Classe de protecção (IP)
- IP65
- Material da superfície activa do sensor
- Plástico (PMMA)
- Material do invólucro
- Aço inoxidável
- Dimensão da rosca
- M12
Propriedades ópticas
- Classe laser
- Classe 1
- Tipo de luz
- Díodo laser, luz infravermelha
- Forma do feixe de luz
- Artigo
- Comprimento de onda do sensor
- 880nm
Estágios do temporizador M12
Sistema de montagem para AY000115
Tomadas de cabo M12 4 fios blindadas
Sistema de montagem, cilíndrico, M12
Acessórios OS126
Fonte de alimentação 24V DC / 2 - 10A
Desenho do material de fixação M12
Módulos lógicos M12
Testador de sensores
Adaptador de ensino AV000114
Fichas de dados
-
pdfFicha de dados do produtoPDF-ficheiro, 398 KB
-
pdfFolha de dados automáticaPDF-ficheiro, 581 KB
Manuais
Desenhos
-
jpgDesenho técnicoJPG-ficheiro, 32 KB
-
dwg2DDWG-ficheiro, 161 KB
-
stp3DSTP-ficheiro, 225 KB
-

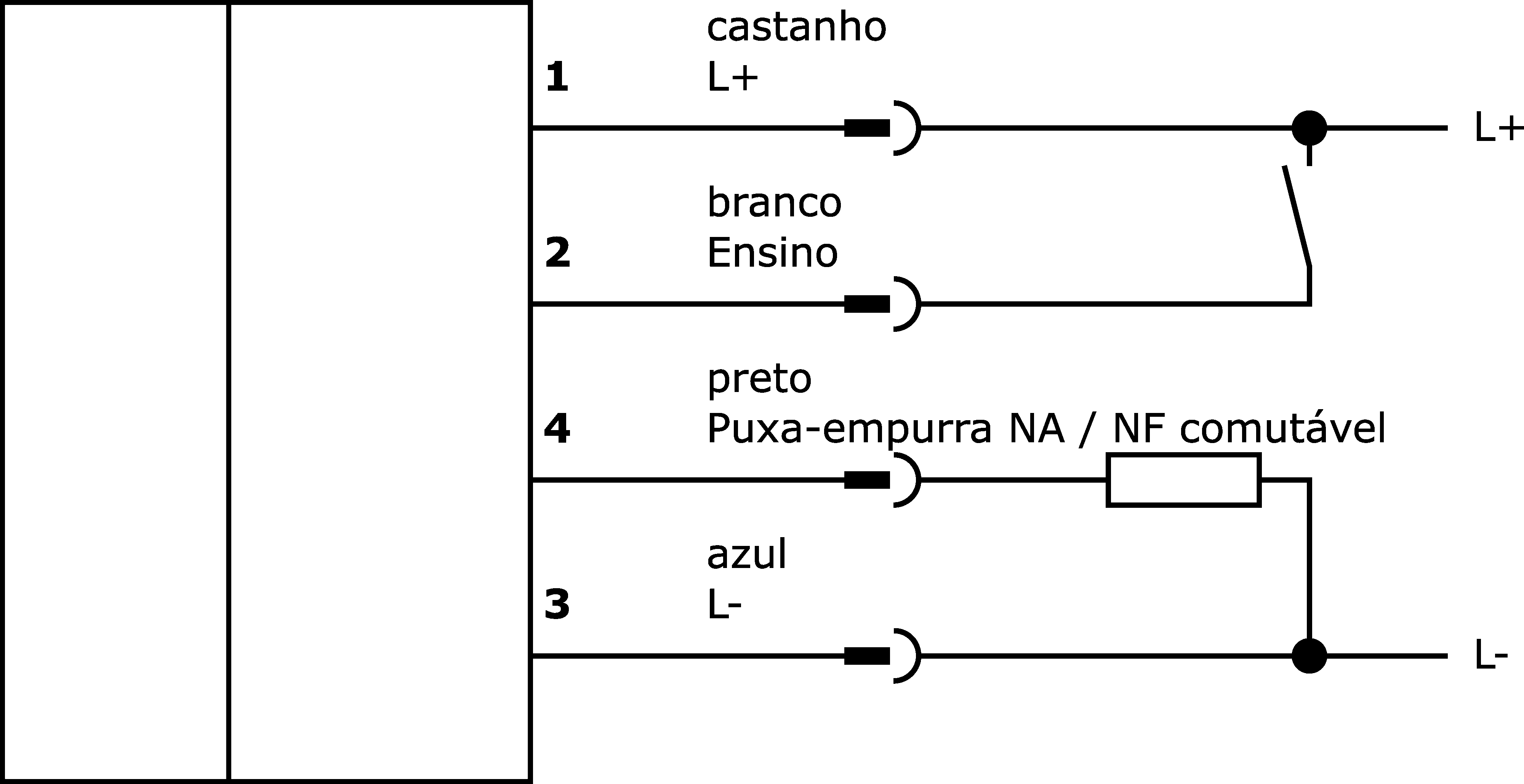

pngEsquema de ligação InternetPNG-ficheiro, 13 KB
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 324 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 406 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 253 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 76 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 73 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 57 KB
Diversos
Classificação | Classe |
---|---|
eClass-7.0 | 27270904 |
eClass-7.1 | 27270904 |
eClass-8.0 | 27270904 |
eClass-9.0 | 27270904 |
eClass-9.1 | 27270904 |
ETIM-6.0 | EC002719 |
ETIM-7.0 | EC002719 |
Imóveis | Valor |
---|---|
Conformidade com RoHS | Sim |
Em conformidade com o REACH | Sim |
Grupo de produtos IPF | 160 sensor laser |
dimensões da embalagem | 77 x 25 x 123mm |
Peso bruto | 58g |
Número da pauta aduaneira | 85365019 |
Número WEEE | 40951076 |
