PT120320
cantidad | precio | ahorros |
---|---|---|
1 | 160,10 € | – |
5 | 155,30 € | 3% / 4,80 € |
10 | 152,10 € | 5% / 8,01 € |
20 | 147,29 € | 8% / 12,81 € |
50 | 140,89 € | 12% / 19,21 € |
Sensores láser - Sensores con supresión de fondo
Los sensores ópticos operan sin contacto. Estos detectan objetos independientemente de su naturaleza (p. ej. forma, color, estructura de la superficie, material). El modo de funcionamiento básico se basa en el envío y la recepción de luz. Se distinguen tres modelos: 1. La fotocélula de barrera está formada por dos equipos separados, un emisor y un receptor, los cuales están alineados entre sí. Cuando se interrumpe el haz de luz entre ambos equipos, la salida de conmutación integrada en el receptor cambia de estado. 2. En la fotocélula reflexiva el emisor y el receptor están dentro de un equipo. El haz de luz emitido se refleja en el receptor mediante un reflector que hay que montar enfrente. Cuanto se interrumpe el haz de luz, la salida de conmutación integrada en el equipo cambia de estado. 3. En la fotocélula autorreflexiva, el emisor y el receptor están dentro de un equipo. El haz de luz emitido es reflejado por el objeto a detectar. En cuanto el receptor detecta la luz reflejada, la salida de conmutación integrada en el equipo cambia de estado.
Características ópticas
- Clase de láser
- Clase 1
- Tipo de luz
- Diodo láser, luz infrarroja
- Forma del haz de luz
- Punto
- Longitud de onda del sensor
- 880nm
Datos eléctricos
- Tiempo de respuesta/caída
- 20ms
- Cantidad de salidas de conmutación
- 1
- Ejecución de la función de conmutación
- Contacto NC/NA
- Versión de la conexión eléctrica
- Conector M12
- Versión de la salida de conmutación
- PNP/NPN
- Corriente de conmutación asignada
- 100mA
- Procedimiento de ajuste
- Teach-In
- Principio de funcionamiento
- Medición del tiempo de propagación de la luz
- A prueba de cortocircuitos
- Sí
- Número de polos
- 4
- Distancia de conmutación
- 20 - 150mm
- Frecuencia de conmutación
- 25Hz
- Caída de tensión
- 2V
- Función de escaneo
- de conmutación claridad/oscuridad
- Con protección contra la inversión de polaridad
- Sí
- Tensión de servicio (CC)
- 10 - 30V
- Pantalla
- pantalla LED
Datos mecánicos
- Diseño
- Cilindro, rosca
- Longitud de rosca
- 45mm
- Paso de rosca
- 1mm
- Longitud
- 72mm
- Temperatura de almacenamiento
- -10 - 60°C
- Grado de protección (IP)
- IP65
- Material de la superficie activa del sensor
- Plástico (PMMA)
- Material de la carcasa
- Acero inoxidable
- Dimensión de la rosca
- M12
Otros datos
- Temperatura ambiente
- -10 - 60°C
- Medio / objeto de referencia
- material con un 90% de reflectividad
Temporizadores M12
Sistema de montaje para AY000115
Cajas de conexiones M12, de 4 hilos, con blindaje
Sistema de montaje cilíndrico M12
Dispositivo de purga de aire M12
Fuente de alimentación 24V CC/2 – 10A
Fijación, diseño M12
Módulos lógicos M12
Testers de sensores
Adaptador Teach AV000114
Hojas técnicas
Manuales
Dibujos
-
jpgDibujo técnicoJPG-archivo, 32 KB
-
dwg2DDWG-archivo, 161 KB
-
stp3DSTP-archivo, 225 KB
-

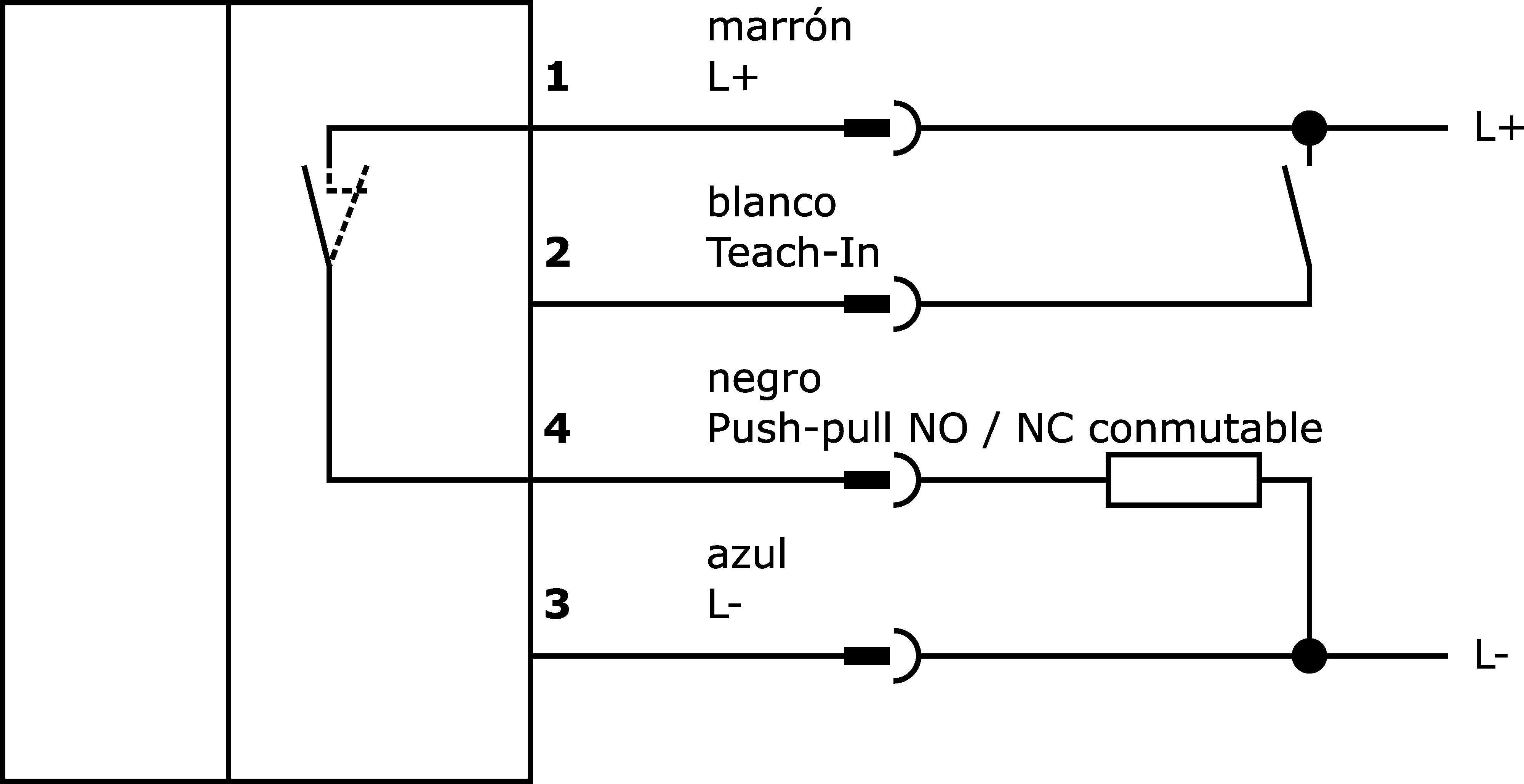

pngEsquema de conexiones InternetPNG-archivo, 13 KB
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 406 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 76 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 57 KB
Otros
Clasificación | Clase |
---|---|
eClass-7.0 | 27270904 |
eClass-7.1 | 27270904 |
eClass-8.0 | 27270904 |
eClass-9.0 | 27270904 |
eClass-9.1 | 27270904 |
ETIM-6.0 | EC002719 |
ETIM-7.0 | EC002719 |
Propiedad | Valor |
---|---|
Conforme a RoHS | Sí |
Conforme a REACH | Sí |
Grupo de productos ipf | 160 Sensores láser |
dimensiones de embalaje | 77 x 25 x 123mm |
Peso bruto | 58g |
Código arancelario | 85365019 |
WEEE número | 40951076 |
