Czujniki laserowe - Przycisk z funkcją tłumienia tła
PT120320
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 160,10 € | – |
| 5 | 155,30 € | 3% / 4,80 € |
| 10 | 152,10 € | 5% / 8,01 € |
| 20 | 147,29 € | 8% / 12,81 € |
| 50 | 140,89 € | 12% / 19,21 € |
W magazynie
Czujnik laserowy, przycisk, M12x1 72lang, Sn: 20-150, 10-30V DC, 1x PNP+NPN NC/NO, wtyczka M12 4-pin, IP65, VA+PMMA, 0.025kHz, dioda laserowa, światło podczerwone, kropka, teach-in
W zestawie 2x Matka
Porównaj
Czujniki laserowe - Przycisk z funkcją tłumienia tła
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. W przypadku czujnika światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan.
Inne właściwości
- Temperatura otoczenia
- -10 - 60°C
- Nośnik odniesienia / obiekt
- Materiał o współczynniku odbicia 90%
Właściwości elektryczne
- Czas reakcji
- 20ms
- Liczba wyjść przełączających
- 1
- Wykonywanie funkcji przełączania
- Styk normalnie zamknięty/normalnie otwarty
- Projekt połączenia elektrycznego
- Złącze wtykowe M12
- Konstrukcja wyjścia przełączającego
- PNP/NPN
- Znamionowy prąd przełączania
- 100mA
- Procedura ustawiania
- Teach-In
- Zasada działania
- Pomiar czasu przelotu
- Odporność na zwarcia
- Tak
- Liczba biegunów
- 4
- Odległość przełączania
- 20 - 150mm
- Częstotliwość przełączania
- 25Hz
- Spadek napięcia
- 2V
- Funkcja dotykowa
- Przełączanie światło/ciemność
- Zabezpieczenie przed odwrotną polaryzacją
- Tak
- Napięcie robocze (DC)
- 10 - 30V
- Wyświetlacz
- Wyświetlacz LED
Właściwości mechaniczne
- Projekt
- Cylinder, gwint
- Długość gwintu
- 45mm
- Podziałka gwintu
- 1mm
- Długość
- 72mm
- Temperatura przechowywania
- -10 - 60°C
- Klasa ochrony (IP)
- IP65
- Materiał aktywnej powierzchni czujnika
- Tworzywa sztuczne (PMMA)
- Materiał obudowy
- Stal nierdzewna
- Wymiar gwintu
- M12
Właściwości optyczne
- Klasa lasera
- Klasa 1
- Rodzaj światła
- Dioda laserowa, światło podczerwone
- Kształt wiązki światła
- Punkt
- Długość fali czujnika
- 880nm
Znajdź akcesoria dla PT120320
w tych grupach produktów:
Kroki czasowe M12
System montażowy dla AY000115
W magazynie
4-żyłowe gniazda kablowe M12 z ekranem
System montażu Cylindryczny M12
W magazynie
Jednostka odpowietrzająca M12
Niedobór zapasów
Zasilanie 24V DC / 2 - 10A
Typ montażu M12
W magazynie
W magazynie
W magazynie
Na żądanie
Niedobór zapasów
Moduły logiczne M12
Tester czujników
Adapter dydaktyczny AV000114
Arkusze danych
Instrukcje
Rysunki
-
jpgRysunek technicznyJPG-Plik, 32 KB
-
dwg2DDWG-Plik, 161 KB
-
stp3DSTP-Plik, 225 KB
-

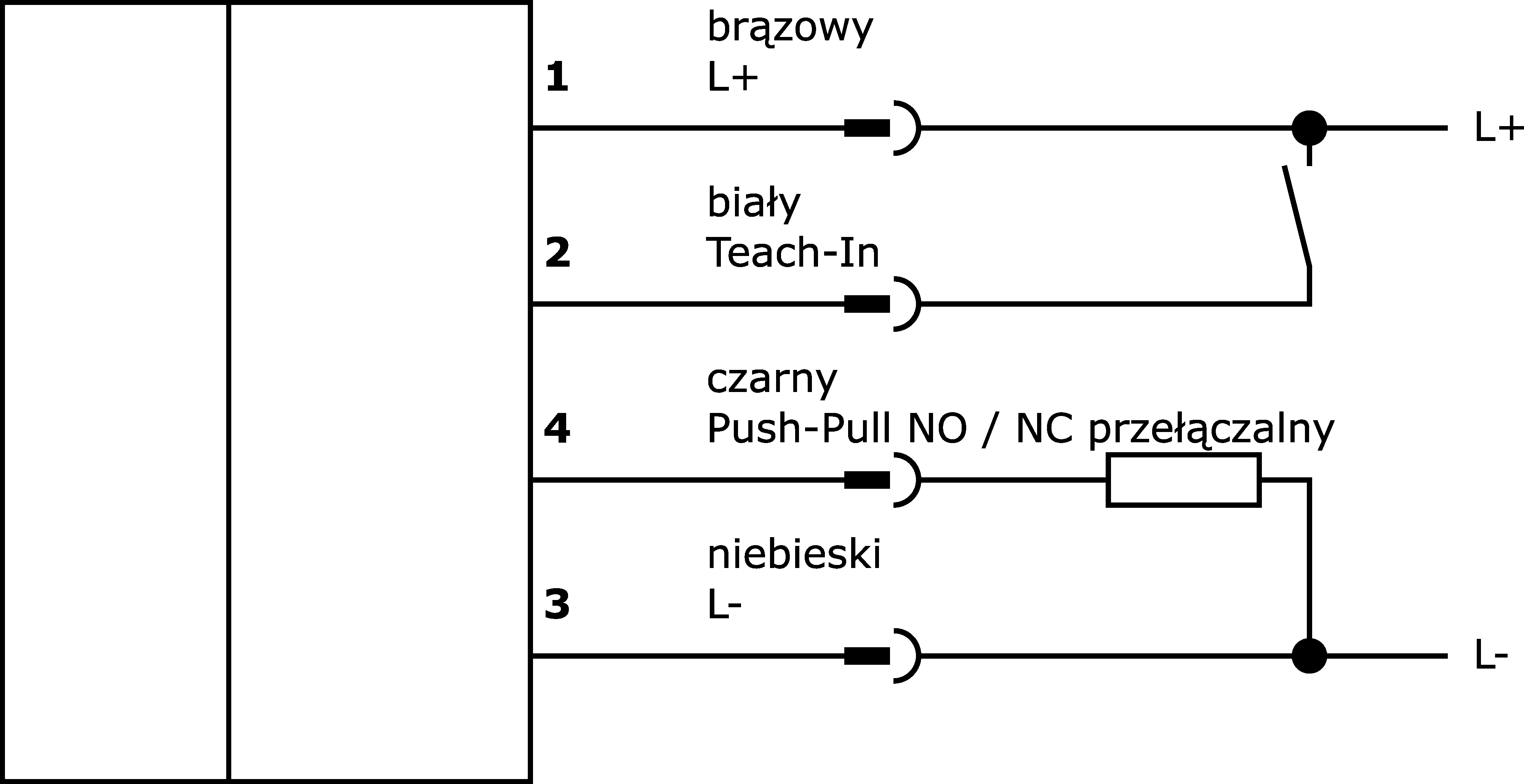

pngSchemat połączenia internetowegoPNG-Plik, 13 KB
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 324 KB
-
pdfZgodność materiałowaPDF-Plik, 406 KB
-
pdfDeklaracja zgodności CEPDF-Plik, 254 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 76 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 73 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 57 KB
Różne
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Grupa produktów IPF | 160 Czujniki laserowe |
| Wymiary opakowania | 77 x 25 x 123mm |
| Masa brutto | 58g |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
