Czujniki indukcyjne - Standardowa odległość robocza
IB080204
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 65,80 € | – |
| 5 | 63,83 € | 3% / 1,97 € |
| 10 | 62,51 € | 5% / 3,29 € |
| 20 | 60,54 € | 8% / 5,26 € |
| 50 | 57,90 € | 12% / 7,90 € |
W magazynie
Czujnik indukcyjny, M8x1 35long, podtynkowy, Sn: 1.5, 10-30V DC, PNP NC, kabel 2m PVC, IP67, VA
W zestawie Matka
Porównaj
Czujniki indukcyjne - Standardowa odległość robocza
Czujnik IB080204 jest czujnikiem indukcyjnym, który może wykrywać metale przewodzące na niewielkich odległościach i na który nie mają wpływu inne materiały. Dzięki temu idealnie nadaje się do użytku w brudnych miejscach i innych trudnych warunkach środowiskowych.
Czujnik jest zgodny z normą EN 60947-5-2 i nadaje się do wszystkich standardowych zastosowań. Odległość przełączania jest ustawiana fabrycznie za pomocą znormalizowanej płytki pomiarowej, której długość krawędzi odpowiada średnicy powierzchni czujnika.
Zgodnie z normą, podtynkowy czujnik IB080204 ma odległość przełączania 1,5 mm. Jego obudowa wykonana jest ze stali nierdzewnej 1.4305 i posiada dodatkowy gwint M8x1mm. Połączenie elektryczne odbywa się za pomocą 3-żyłowego kabla połączeniowego o długości 2 m.
Inne właściwości
- Temperatura otoczenia
- -25 - 70°C
- Nośnik odniesienia / obiekt
- Standardowa płytka pomiarowa FE360 8x8x1mm
Właściwości elektryczne
- Wykonywanie funkcji przełączania
- Styk normalnie zamknięty (NC)
- Projekt połączenia elektrycznego
- Kable
- Konstrukcja wyjścia przełączającego
- PNP
- Znamionowy prąd przełączania
- 200mA
- Histereza względna
- 15%
- Współczynnik korekcji (aluminium)
- 0,3
- Współczynnik korekcji (Cu)
- 0,2
- Współczynnik korekcji (Ms)
- 0,4
- Współczynnik korygujący (St37)
- 1
- Współczynnik korekcji (VA)
- 0,7
- Prąd bez obciążenia
- 15mA
- Względna powtarzalność
- 10%
- Odległość przełączania
- 1,5mm
- Częstotliwość przełączania
- 1 000Hz
- Spadek napięcia
- 2V
- Wyświetlacz
- Wyświetlacz LED
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
- Napięcie robocze

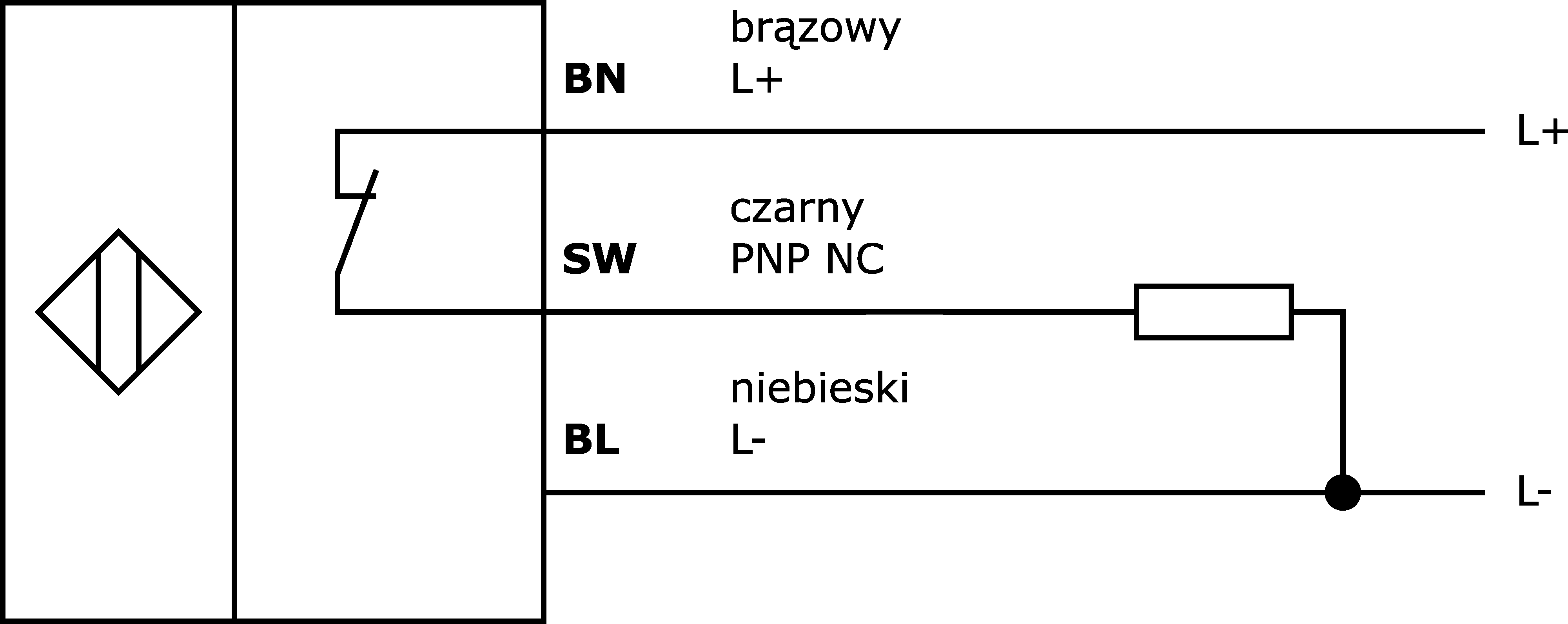

- Podłączenie elektryczne
Właściwości mechaniczne
- Średnica kabla
- 3,5mm
- Liczba rdzeni
- 3
- Wyrównanie przepustu kablowego
- osiowy
- Projekt
- Cylinder, gwint
- Długość gwintu
- 35mm
- Podziałka gwintu
- 1mm
- Długość kabla
- 2m
- Zasilanie kablowe
- osiowy
- Długość
- 35mm
- Mechaniczne warunki instalacji czujnika
- spłukiwanie
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- Tworzywo sztuczne (PBT)
- Materiał obudowy
- Stal nierdzewna 1.4305
- Materiał osłony kabla
- Tworzywo sztuczne (PVC)
- Wymiar gwintu
- M8
- wymiary
Znajdź akcesoria dla IB080204
w tych grupach produktów:
Inne czujniki
Teflonowa nasadka ochronna M8
Zasilanie 24V DC / 100mA wzmacniacz przełączający
Zasilanie 24V DC / 2 - 10A
Mechaniczne tłoki
Adapter tłoka dla czujników IB08
W magazynie
Montaż
System montażowy dla AY000115
W magazynie
Niedobór zapasów
System montażu Cylindryczny M8
Niedobór zapasów
Niedobór zapasów
W magazynie
Typ montażu M8
W magazynie
W magazynie
Na żądanie
Wspornik zaciskowy dla IB08
Narzędzie
Tester czujników
Technologia połączeń
3-pinowe złącze kablowe M8, możliwość montażu
4-stykowe złącze kablowe M8, możliwość montażu
4-stykowe złącze kablowe M12, możliwość montażu
Szyna górna modułu logicznego
Wąż ochronny
Zacisk kroku wstecznego
Arkusze danych
Rysunki
Zgodność produktu
-
pdfDeklaracja zgodności ULPDF-Plik, 433 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 433 KB
-
pdfDeklaracja zgodności UKCAPDF-Plik, 475 KB
-
pdfZgodność materiałowaPDF-Plik, 482 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 256 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
Linki
Ulotka produktu
Biała księga
Przykłady zastosowań
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Numer homologacji UL / CSA | E486083 |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 203 Czujniki indukcyjne (różne) |
| Wymiary opakowania | 77 x 25 x 123mm |
| Masa brutto | 60g |
| Ślad CO2 | 0,22kg CO₂e |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
