Sensores indutivos - Distância de comutação normal
IB120125
| montante | preço | desconto |
|---|---|---|
| 1 | 49,20 € | – |
| 5 | 47,72 € | 3% / 1,48 € |
| 10 | 46,74 € | 5% / 2,46 € |
| 20 | 45,26 € | 8% / 3,94 € |
| 50 | 43,30 € | 12% / 5,90 € |
Disponível

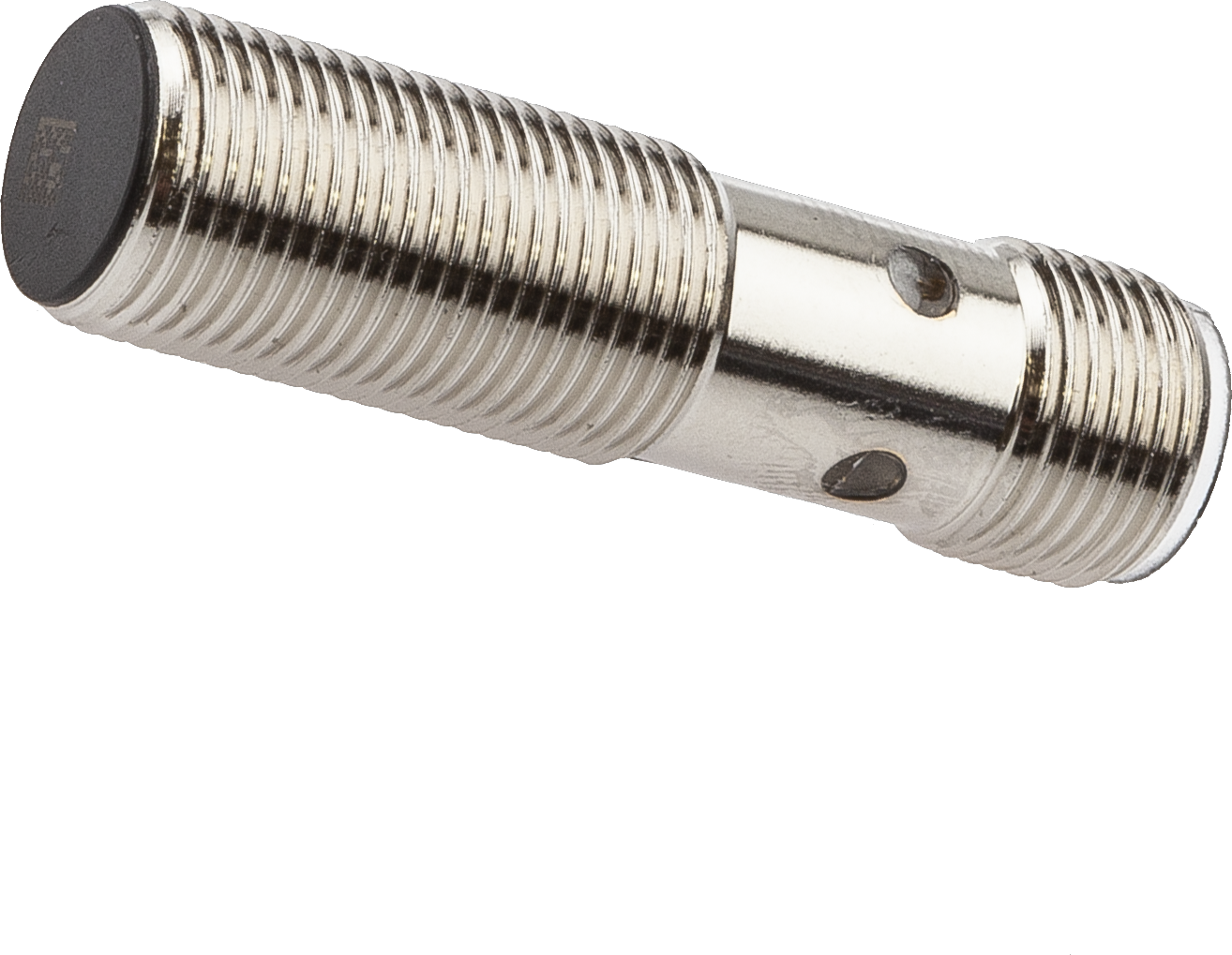

sensor indutivo, M12x1 45long, embutido, Sn: 3, 10-30V DC, PNP NO, conector M12 de 3 pinos, IP67, latão niquelado
incluindo Mãe
Comparar
Sensores indutivos - Distância de comutação normal
O sensor indutivo IB120125 foi especialmente concebido para ser utilizado em ambientes sujos e agressivos. Detecta metais condutores a curtas distâncias e é insensível a outros materiais. O sensor está em conformidade com a norma EN 60947-5-2 e é adequado para todas as aplicações padrão.
A distância de comutação do sensor é de 3 mm e é definida na fábrica através de uma placa de medição normalizada, cujo comprimento do bordo corresponde ao diâmetro da superfície do sensor. A caixa de montagem embutida do sensor é feita de latão e tem uma rosca M12x1mm. A ligação eléctrica é feita através de um conetor de ficha M12 de 3 pinos.
Outras propriedades
- Temperatura ambiente
- -25 - 70°C
- Meio de referência / objecto
- Placa de medição standard FE360 12x12x1mm
Propriedades eléctricas
- Execução da função de comutação
- Contacto normalmente aberto (NA)
- Concepção da ligação eléctrica
- Conector M12
- Versão de saída de comutação
- PNP
- Corrente nominal de comutação
- 200mA
- Histerese relativa
- 15%
- Factor de correcção (alumínio)
- 0,3
- Factor de correcção (Cu)
- 0,2
- Factor de correcção (Ms)
- 0,4
- Factor de correcção (St37)
- 1
- Factor de correcção (VA)
- 0,7
- Corrente em vazio
- 15mA
- Número de postes
- 3
- Repetibilidade relativa
- 10%
- Distância de comutação
- 3mm
- Frequência de comutação
- 800Hz
- Queda de tensão
- 2V
- Ecrã
- Ecrã LED
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
- Tensão de funcionamento
- Ligação eléctrica
Propriedades mecânicas
- Alinhamento da entrada do cabo
- axial
- Tipo
- Cilindro, rosca
- Comprimento da rosca
- 23mm
- Passo de linha
- 1mm
- Alimentação do cabo
- axial
- Comprimento
- 45mm
- Condições de instalação mecânica do sensor
- descarga
- Superfície
- niquelado
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico (PBT)
- Material do invólucro
- Latão
- Dimensão da rosca
- M12

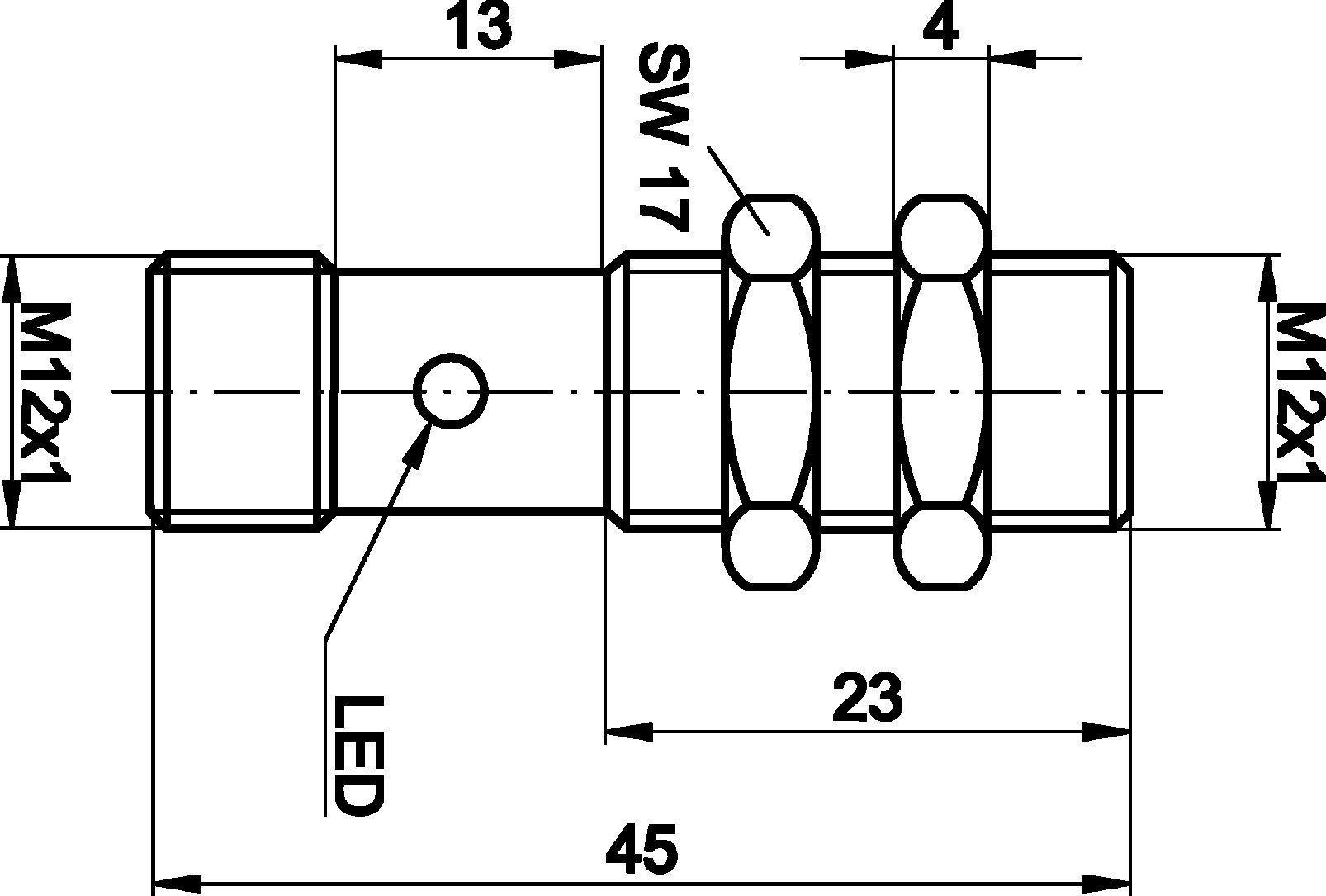

- Dimensões
Pode encontrar acessórios para IB120125
nestes grupos de produtos:
êmbolos mecânicos
Adaptador de êmbolo para sensores IB12
Ferramenta
Testador de sensores
Montagem
Desenho do material de fixação M12
Disponível
Sistema de montagem para AY000115
Disponível
Sistema de montagem, cilíndrico, M12
Suporte de pinça para IB12
Outros sensores
Fonte de alimentação 24V DC / 100mA amplificador de comutação
Fonte de alimentação 24V DC / 2 - 10A
Tampa de protecção, teflon M12
Tecnologia de ligação
Adaptador de tomada M12 de 3 pinos / conector M8 de 3 pinos
Adaptador de tomada M12 de 4 pinos / conector M8 de 4 pinos
Contador de impulsos/pausa M12
Estágios do temporizador M12
Inversores M12
Módulos lógicos M12
Monitor de paragem M12
Tomadas de cabo M12 de 3 fios
Tomadas de cabo M12 de 3 fios com LED
Tomadas de cabo M12 de 4 pinos montáveis com LED
Tomadas de cabo M12 de 4 pinos, acopláveis no local
Tomadas de cabo M12 de 5 pinos, acopláveis no local
Tomadas de cabo Tomada M12 Conector M12 de 4 fios
Tomadas para cabos Tomada M12 com LED Conector M12 de 4 fios
Tomadas para cabos Tomada M12 com LED Conector M8 de 3 fios
Tomadas para cabos Tomada M12 Conector M8 de 3 fios
Fichas de dados
-
pdfFicha de dados do catálogoPDF-ficheiro, 3.6 MB
-
pdfFicha de dados individuaisPDF-ficheiro, 1.4 MB
Desenhos
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 475 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 483 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 255 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Ligações
Folheto do produto
Livro branco
Aplicações
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Conformidade com OzDS | Sim |
| Compatível com POP | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 200 sensores indutivos |
| dimensões da embalagem | 100 x 17 x 120mm |
| Peso bruto | 30g |
| Pegada de CO2 | 0,06kg CO₂e |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
