Fiche de données individuelles
PDF-Fichier, 750 KB
Transmetteur - Montage sur rail symétrique
BA870100
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 219,10 € | – |
| 5 | 212,53 € | 3% / 6,57 € |
| 10 | 208,15 € | 5% / 10,96 € |
| 20 | 201,57 € | 8% / 17,53 € |
| 50 | 192,81 € | 12% / 26,29 € |
En stock
Transmetteur, analogique / numérique, 58x95x54mm, 0-10V / 0/4-20mA, 18-30V DC, 4x PNP/NPN programmable/configurable, 0-10V/4-20mA, bornier, IP20, plastique PC, LCD
Comparer
Transmetteur - Montage sur rail symétrique
24V DC, 2x2Eing, écran LCD, 4 présélections, analogique
Autres caractéristiques
- Fonctionnalités
- Température ambiante
- -20 - 60°C
Caractéristiques électriques
- Temps de réponse
- 300ms
- Nombre de sorties de commutation
- 4
- Exécution de la fonction de commutation
- programmable/configurable
- Exécution de la sortie analogique
- 0 - 10V, 4 - 20mA
- Exécution de l'entrée analogique
- 0 - 20mA, 0 - 10V, 4 - 20mA

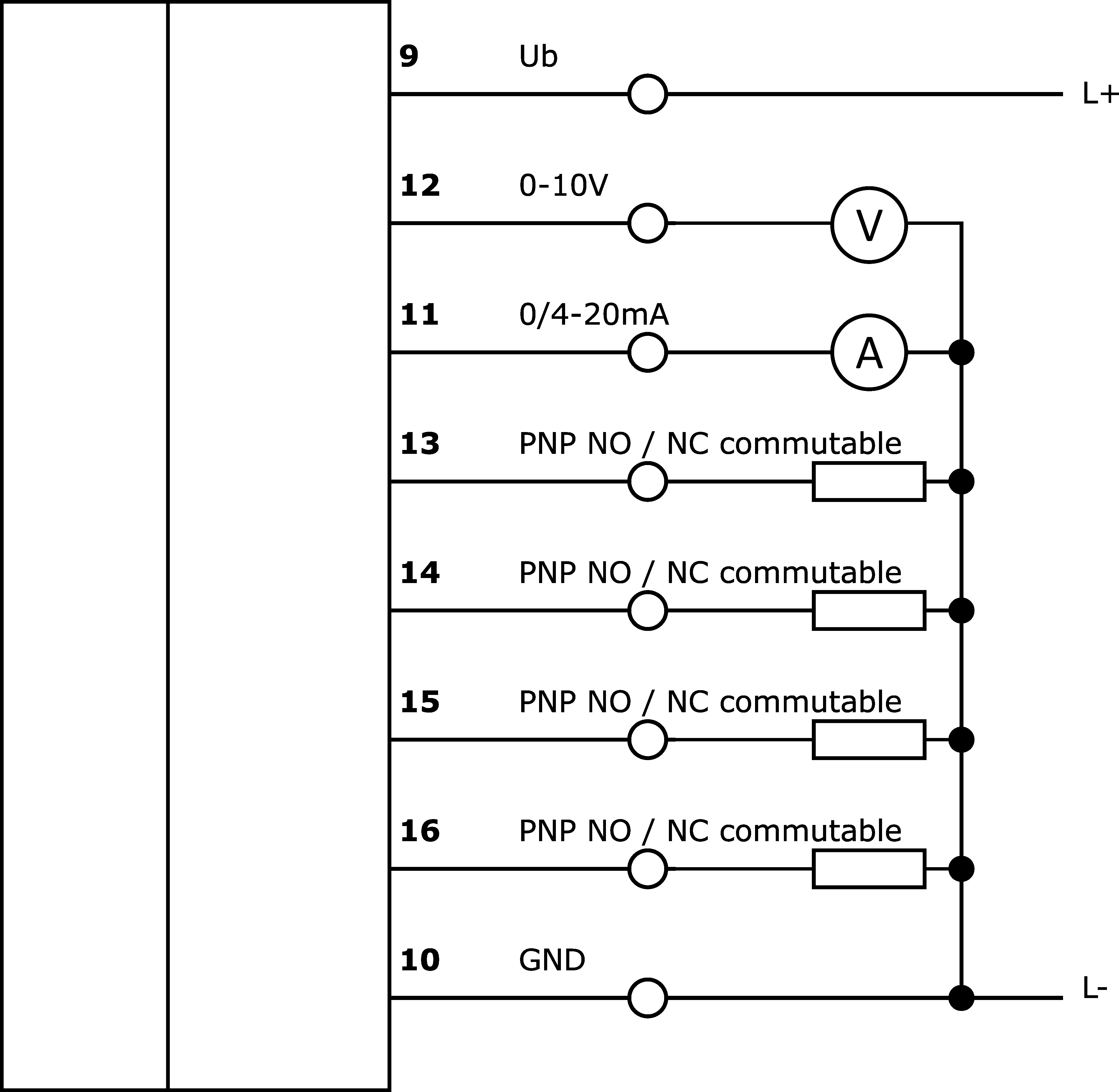

- Exécution du raccordement électrique
- Raccord à compression
- Version de la sortie de commutation
- PNP/NPN
- Délai d'extinction
- 0 - 10s
- Courant de coupure assigné
- 150mA
- Résolution numérique
- 12Bit
- Retard à l'allumage
- 0 - 10s
- Procédure de réglage
- Paramétrage
- Courant d'alimentation du codeur
- 250mA
- Type de tension d'alimentation du codeur
- DC
- Courant à vide
- 70mA
- Précision relative des mesures
- 2%
- Résistance de l'entrée de courant
- 50Ohm
- Résistance de l'entrée de tension
- 20kOhm
- Fonctions de sortie
- Fonction fenêtre, Point de commutation, Hystérésis, Adaptation du signal normalisé, Régulation à deux points
- Annonce
- Écran LCD
- Tension de service
- Raccordement électrique
Propriétés mécaniques
- Largeur
- 53,5mm
- Hauteur
- 58mm
- Longueur
- 95mm
- Température de stockage
- -25 - 70°C
- Type de montage
- Rail DIN
- Indice de protection (IP)
- IP20
- Matériau du boîtier
- Plastique PC
- Dimensions
Fiches techniques
Instructions
Dessins
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 478 KB
-
pdfDéclaration de conformité de l'UEPDF-Fichier, 253 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 254 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 248 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 243 KB
| Classification | Classe |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 550 Transmetteurs de mesure |
| Dimensions de l'emballage | 74 x 74 x 143mm |
| Poids brut | 141g |
| 0,34kg CO₂e | |
| Numéro de tarif douanier | 85437090 |
| Numéro WEEE | 40951076 |
