Einzeldatenblatt
PDF-Datei, 751 KB
Messumformer - Hutschienenmontage
BA870100
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 219,10 € | – |
| 5 | 212,53 € | 3% / 6,57 € |
| 10 | 208,15 € | 5% / 10,96 € |
| 20 | 201,57 € | 8% / 17,53 € |
| 50 | 192,81 € | 12% / 26,29 € |
Auf Lager
Messumformer, Analog / Digital, 58x95x54mm, 0-10V / 0/4-20mA, 18-30V DC, 4x PNP/NPN programmierbar/konfigurierbar, 0-10V/4-20mA, klemmen, IP20, Kunststoff PC, LCD
Vergleichen
Messumformer - Hutschienenmontage
Zur Verarbeitung von Analogsignalen kommen programmierbare Messumformer zur Anwendung. Der BA870100 ist ein sehr kompaktes Gerät für Hutschinen-Montage. Das Gerät ist vielfältig programmierbar und kann so an die kundenspezifischen Applikationen angepasst werden. Die Ausstattung umfasst zwei Analogeingänge, 4 PNP-Schaltausgänge, einen skalierbaren Analogausgang und ein skalierbares TFT-Display. Die Analogeingänge arbeiten unabhängig voneinander, sie können sowohl einzeln als auch in Kombination ausgewertet und über das Display visualisiert werden.
Elektrische Eigenschaften
- Ansprechzeit
- 300ms
- Anzahl der Schaltausgänge
- 4
- Ausführung der Schaltfunktion
- programmierbar/konfigurierbar
- Ausführung des Analogausgangs
- 0 - 10V, 4 - 20mA
- Ausführung des Analogeingangs
- 0 - 20mA, 0 - 10V, 4 - 20mA
- Ausführung des elektrischen Anschlusses
- Klemmanschluss
- Ausführung des Schaltausgangs
- PNP/NPN
- Ausschaltverzögerung
- 0 - 10s
- Bemessungsschaltstrom
- 150mA
- Digitale Auflösung
- 12Bit
- Einschaltverzögerung
- 0 - 10s
- Einstellverfahren
- Parametrierung
- Geberversorgungsstrom
- 250mA
- Gebervorsorgungsspannungsart
- DC
- Leerlaufstrom
- 70mA
- Relative Messgenauigkeit
- 2%
- Widerstand des Stromeingangs
- 50Ohm
- Widerstand des Spannungseingangs
- 20kOhm
- Anpassbare Ausgangsfunktionen
- Fensterfunktion, Schaltpunkt, Hysterese, Normsignalanpassung, Zweipunktregelung
- Anzeige
- LCD-Display
- Schutzfunktionen
- Kurzschlussschutz, Verpolungsschutz
- Betriebsspannung
- 18-30VDC

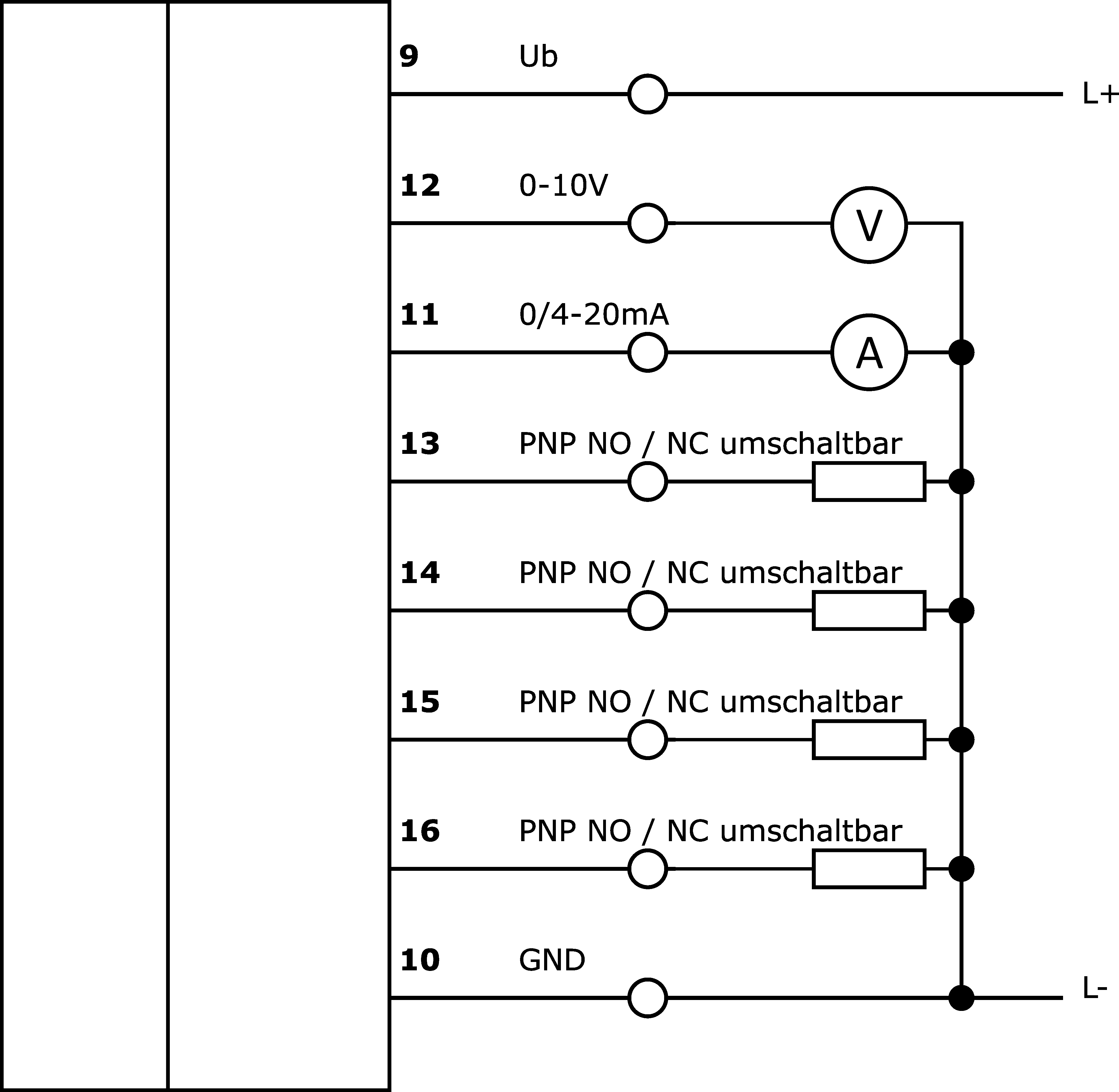

- Elektrischer Anschluss
- Klemmanschluss
Mechanische Eigenschaften
- Breite
- 53,5mm
- Höhe
- 58mm
- Länge
- 95mm
- Lagertemperatur
- -25 - 70°C
- Montageart
- Hutschiene
- Schutzart (IP)
- IP20
- Werkstoff des Gehäuses
- Kunststoff (PC)
- Abmessungen
- 95x53,5x58mm
Sonstige Eigenschaften
- Funktionsumfang
- Differenzfunktion
- Umgebungstemperatur
- -20 - 60°C
Datenblätter
Anleitungen
Zeichnungen
Produktkonformität
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 550 Meßumformer |
| Verpackungsmaße | 74 x 74 x 143mm |
| Bruttogewicht | 141g |
| CO2-Fußabdruck | 0,34kg CO₂e |
| Zolltarifnummer | 85437090 |
| WEEE-Nummer | 40951076 |
