测量换能器 - 顶帽式导轨安装
24V DC，2x2输入，LCD显示，4个预选，模拟
主要特点
- 功能范围
- 环境温度
- -20 - 60°C
机械特性
- 宽度
- 53.5mm
- 高度
- 58mm
- 长度
- 95mm
- 储存温度
- -25 - 70°C
- 安装方法
- 高帽轨道
- 保护程度（IP）
- IP20
- 外壳材料
- 塑料PC
- 尺寸
电气性能
- 响应/衰减时间
- 300ms
- 开关输出的数量
- 4
- 开关功能的类型
- 可编程/可配置
- 模拟输出的类型
- 0-10V, 4-20mA
- 模拟输入的类型
- 0mA ... 20mA, 0V ...10V, 4mA ... 20mA
- 电气连接的类型
- 夹持式终端连接
- 开关输出的类型
- PNP/NPN
- 关机延迟
- 0 - 10s
- 额定开关电流
- 150mA
- 数字分辨率
- 12Bit
- 开机延迟
- 0 - 10s
- 设置程序
- 参数化
- 换能器电源电流
- 250mA
- 换能器电源电压类型
- 直流电
- 空载电流
- 70mA
- 相对的测量精度
- 2%
- 电流输入的电阻
- 50Ohm
- 电压输入的电阻
- 20kOhm
- 输出功能
- 窗口功能, 切换点, 滞后性, 标准信号调节, 两点控制
- 显示
- 液晶显示器
- 模拟输出的相对线性偏差
- 工作电压

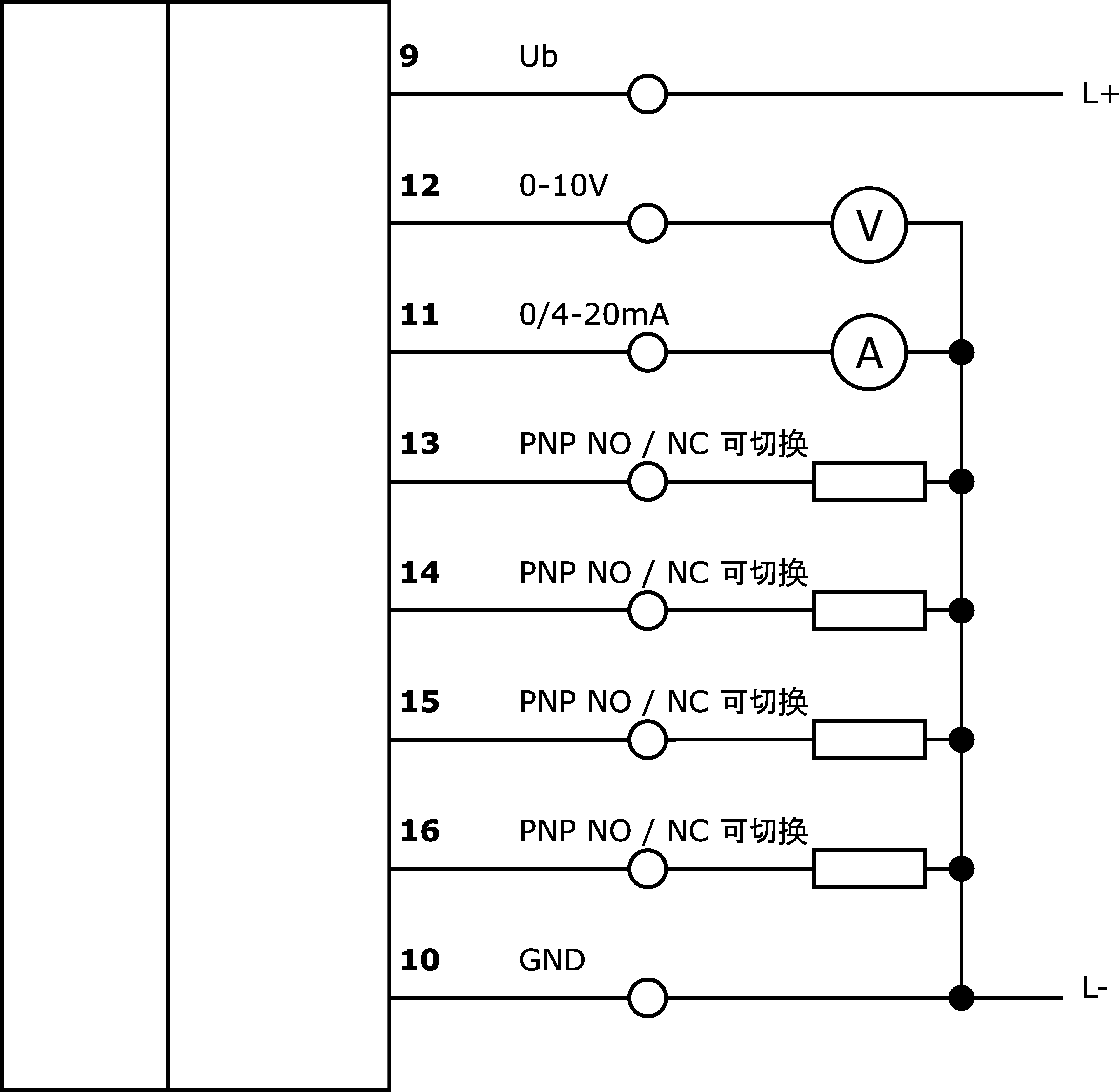

- 电气连接
数据表
手册
图纸
产品合规性
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 550测量传感器 |
| 包装尺寸 | 74 x 74 x 143mm |
| 总重量 | 141g |
| 二氧化碳足迹 | 0,34kg CO₂e |
| 海关税号 | 85437090 |
| WEEE编号 | 40951076 |
