Transdutor de medição - Montagem em calha DIN

BA870100

BA870100
Preço de tabela
219,10 €
montante preço desconto
1 219,10 € –
5 212,53 € 3% / 6,57 €
10 208,15 € 5% / 10,96 €
20 201,57 € 8% / 17,53 €
50 192,81 € 12% / 26,29 €
Disponível
Transdutor de medição, Analógico / digital, 58x95x54mm, 0-10V/4-20mA / 0 ... 20 mA, 18-30V DC, 4x PNP/NPN Programável/configurável, 0-10V/4-20mA, Pinça, IP20, Plástico PC, LCD

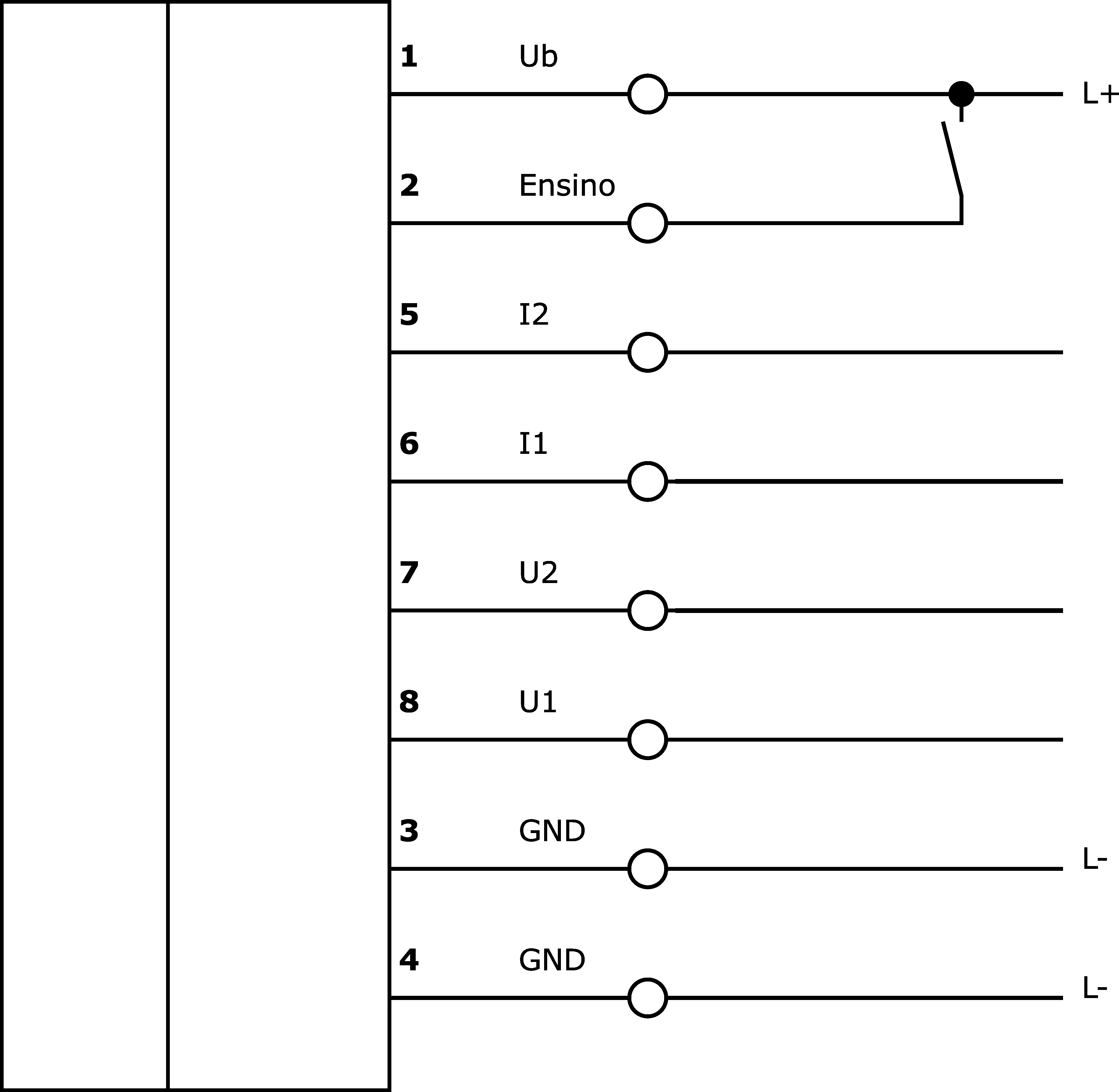

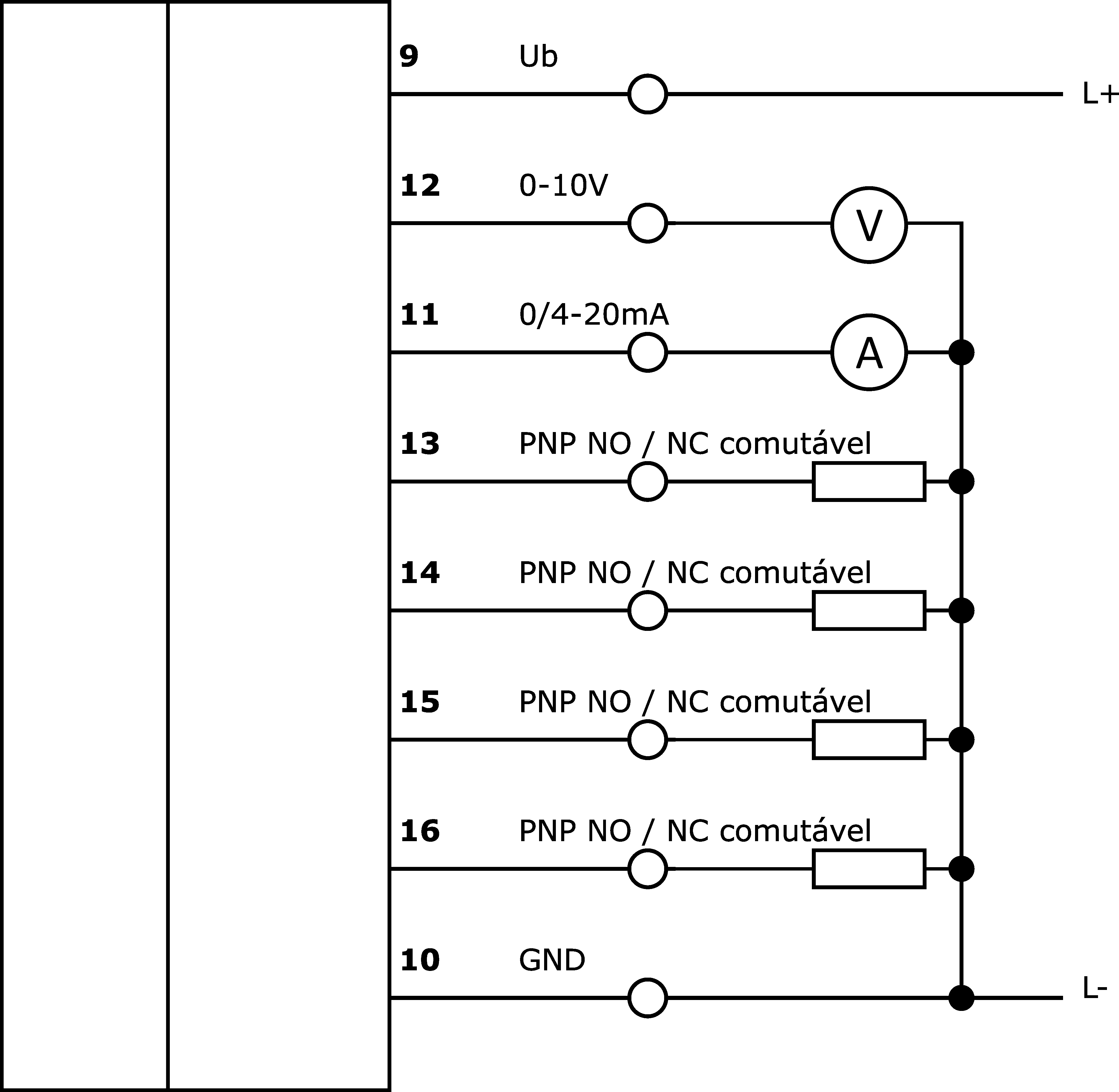

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Transdutor de medição - Montagem em calha DIN

24V DC, 2x2 entradas, ecrã LCD, 4 pré-selecções, analógico

Outras propriedades

Âmbito das funções
Função diferencial
Temperatura ambiente
-20 - 60°C

Propriedades eléctricas

Tempo de resposta
300ms
Número de saídas de comutação
4
Execução da função de comutação
programável/configurável
Versão de saída analógica
0 - 10V, 4 - 20mA
Versão de entrada analógica
0 - 20mA, 0 - 10V, 4 - 20mA
Concepção da ligação eléctrica
Ligação de braçadeira
Versão de saída de comutação
PNP/NPN
Atraso de desactivação
0 - 10s
Corrente nominal de comutação
150mA
Resolução digital
12Bit
Atraso na ligação
0 - 10s
Procedimento de definição
Parametrização
Corrente de alimentação do sensor
250mA
Tipo de tensão de alimentação do codificador
DC
Corrente em vazio
70mA
Precisão relativa da medição
2%
Resistência da entrada de corrente
50Ohm
Resistência da entrada de tensão
20kOhm
Funções de saída
Função de janela, Ponto de comutação, Histerese, Ajuste do sinal padrão, Controlo de dois pontos
Ecrã
Ecrã LCD
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade
Tensão de funcionamento
Ligação eléctrica

Propriedades mecânicas

Largo
53,5mm
Altura
58mm
Comprimento
95mm
Temperatura de armazenamento
-25 - 70°C
Tipo de montagem
Calha da cartola
Classe de protecção (IP)
IP20
Material do invólucro
Plástico PC
Dimensões
Classificação Classe
eClass-7.0 27210301
eClass-7.1 27210301
eClass-8.0 27210301
eClass-9.0 27210301
eClass-9.1 27210301
ETIM-6.0 EC011231
ETIM-7.0 EC011231
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 550 transdutor de medição
dimensões da embalagem 74 x 74 x 143mm
Peso bruto 141g
Pegada de CO2 0,34kg CO₂e
Número da pauta aduaneira 85437090
Número WEEE 40951076
