Nadajnik - Montaż na górnej szynie
BA870100
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 219,10 € | – |
| 5 | 212,53 € | 3% / 6,57 € |
| 10 | 208,15 € | 5% / 10,96 € |
| 20 | 201,57 € | 8% / 17,53 € |
| 50 | 192,81 € | 12% / 26,29 € |
W magazynie
Przetwornik pomiarowy, analogowy/cyfrowy, 58x95x54mm, 0-10V / 0/4-20mA, 18-30V DC, 4x PNP/NPN programowalny/konfigurowalny, 0-10V/4-20mA, zacisk, IP20, plastikowy PC, LCD
Porównaj
Nadajnik - Montaż na górnej szynie
Przetworniki programowalne służą do przetwarzania sygnałów analogowych. BA870100 jest bardzo kompaktowym urządzeniem przeznaczonym do montażu typu top-hat. Urządzenie może być programowane na wiele sposobów, dzięki czemu może być dostosowane do specyficznych zastosowań klienta. Sprzęt zawiera dwa wejścia analogowe, 4 wyjścia przełączające PNP, skalowalne wyjście analogowe i skalowalny wyświetlacz TFT. Wejścia analogowe działają niezależnie od siebie, mogą być analizowane indywidualnie lub w połączeniu i wizualizowane za pomocą wyświetlacza.
Inne właściwości
- Zakres funkcji
- Funkcja różnicowa
- Temperatura otoczenia
- -20 - 60°C
Właściwości elektryczne
- Czas reakcji
- 300ms
- Liczba wyjść przełączających
- 4
- Wykonywanie funkcji przełączania
- Programowalne/konfigurowalne
- Konstrukcja wyjścia analogowego
- 0 - 10V, 4 - 20 mA
- Konstrukcja wejścia analogowego
- 0 - 20 mA, 0 - 10V, 4 - 20 mA
- Projekt połączenia elektrycznego
- Podłączenie zacisków
- Konstrukcja wyjścia przełączającego
- PNP/NPN
- Opóźnienie wyłączenia
- 0 - 10s
- Znamionowy prąd przełączania
- 150mA
- Rozdzielczość cyfrowa
- 12Bit
- Opóźnienie włączenia
- 0 - 10s
- Procedura ustawiania
- Parametryzacja
- Prąd zasilania enkodera
- 250mA
- Typ napięcia zasilania enkodera
- DC
- Prąd bez obciążenia
- 70mA
- Względna dokładność pomiaru
- 2%
- Rezystancja wejścia prądowego
- 50Ohm
- Rezystancja wejścia napięciowego
- 20kOhm
- Konfigurowalne funkcje wyjściowe
- Funkcja okna, Punkt przełączania, Histereza, Standardowa adaptacja sygnału, Sterowanie dwupunktowe
- Wyświetlacz
- Wyświetlacz LCD
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
- Napięcie robocze

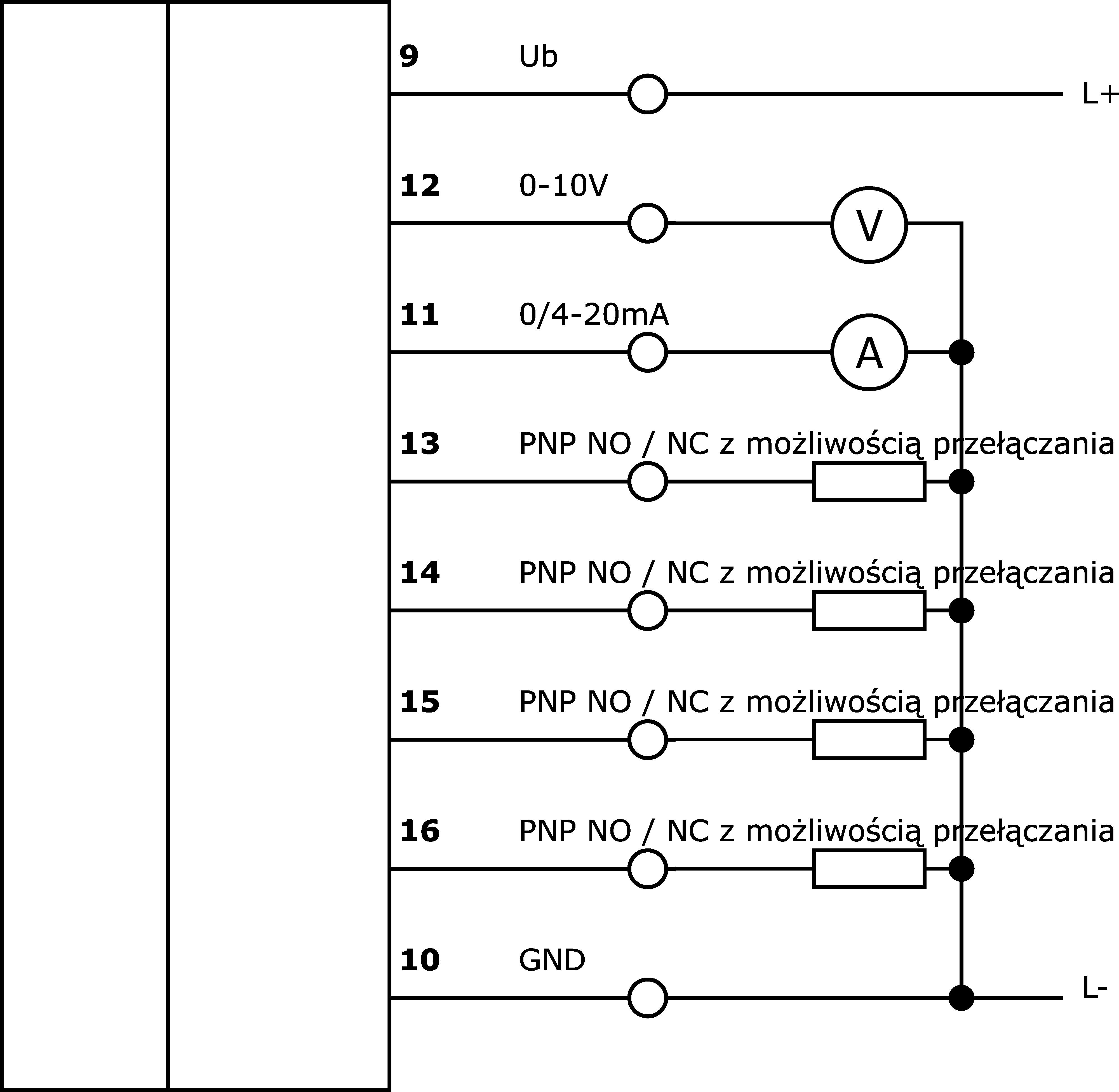

- Podłączenie elektryczne
Właściwości mechaniczne
- Szerokość
- 53,5mm
- Wysokość
- 58mm
- Długość
- 95mm
- Temperatura przechowywania
- -25 - 70°C
- Typ montażu
- Szyna top-hat
- Klasa ochrony (IP)
- IP20
- Materiał obudowy
- Plastik PC
- wymiary
Arkusze danych
Instrukcje
Rysunki
Zgodność produktu
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 550 Przetwornik |
| Wymiary opakowania | 74 x 74 x 143mm |
| Masa brutto | 141g |
| Ślad CO2 | 0,34kg CO₂e |
| Numer taryfy celnej | 85437090 |
| Numer WEEE | 40951076 |
