Capteurs de flux - Capteurs pour l'eau

SM430025

SM430025
Prix catalogue
1.013,00 €
Quantité Prix Économies
1 1.013,00 € –
5 982,61 € 3% / 30,39 €
10 962,35 € 5% / 50,65 €
20 931,96 € 8% / 81,04 €
50 891,44 € 12% / 121,56 €
Sur demande
Capteur de débit, eau, électromagnétique, 43x100x72mm, raccord à bague coupante pour DA 15mm, 24V DC, PNP programmable/configurable, 4-20mA, connecteur M12 4 pôles, PBT / PVDF, résistance à la pression 10bar

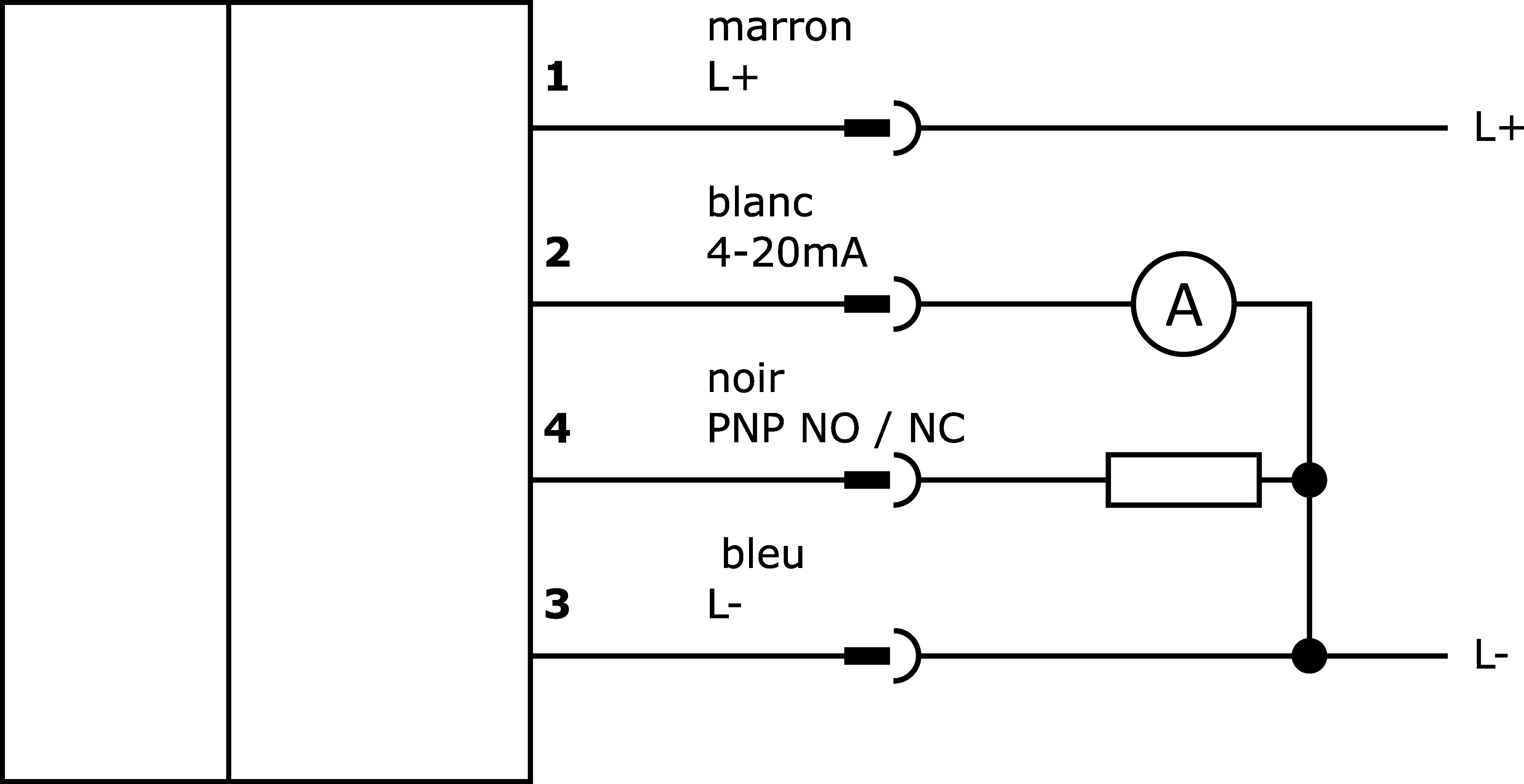

Schéma de connexion
Modèle 3D
Comparer

Capteurs de flux - Capteurs pour l'eau

Lorsqu'un liquide électriquement conducteur se déplace transversalement à un champ magnétique, une tension dépendant de la vitesse d'écoulement est générée perpendiculairement à ce champ magnétique. Cette tension est mesurée par des électrodes situées dans la paroi du tube de mesure. Des microcontrôleurs évaluent cette tension, calculent le débit et l'affichent à l'écran. Pour le traitement ultérieur, un signal analogique ainsi qu'une sortie de commutation à transistor sont disponibles.

Autres caractéristiques

Température ambiante
0 - 60°C
Milieu de référence / objet
Eau

Caractéristiques électriques

Temps de réponse
8 000ms
Type de fonction de commutation
programmable/configurable
Type de sortie analogique
4 - 20mA
Type de raccordement électrique
Connecteur M12
Version de la sortie de commutation
PNP
Délai d'extinction
0 - 50s
Courant de coupure assigné
200mA
Délai de disponibilité
10ms
Courant à vide
100mA
Nombre de pôles
4
Plage de mesure de la vitesse d'écoulement de l'eau
0,2 - 40m/s
Principe de mesure
magnéto-inductif
Plage de mesure de la vitesse d'écoulement
0,2 - 40m/s
Annonce
Indicateur LED

Propriétés mécaniques

Exécution du raccord de processus
Raccord à bague coupante pour AD 15mm
Forme de construction
Parallélépipède rectangle
Largeur
72mm
Résistance à la compression
10bar
Hauteur
43mm
Longueur
100mm
Température du fluide
5 - 60°C
Indice de protection (IP)
IP65
Matériau du boîtier
PBT / PVDF
Matériau du capteur de mesure
Acier inoxydable 1.4571
Classification Classe
eClass-7.0 27371815
eClass-7.1 27371815
eClass-8.0 27371815
eClass-9.0 27371815
eClass-9.1 27371815
ETIM-6.0 EC002580
ETIM-7.0 EC002580
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Conforme à la TSCA Oui
Groupe de produits IPF 300 capteurs de flux
Dimensions de l'emballage 138 x 95 x 210mm
Poids brut 800g
Empreinte carbone 3,28kg CO₂e
Numéro de tarif douanier 90261021
Numéro WEEE 40951076
