流量传感器 - 水的传感器
如果导电液体在磁场中移动，就会根据流速产生垂直于磁场的电压。测量管壁上的电极可测量到该电压。微控制器对该电压进行分析，计算出流速并显示在显示屏上。模拟信号和晶体管开关输出可用于进一步处理。
主要特点
- 环境温度
- 0 - 60°C
- 开关触点
- 水
机械特性
- 过程连接的类型
- 外径为15毫米的切割环配件
- 设计
- 长方体
- 宽度
- 72mm
- 抗压能力
- 10bar
- 高度
- 43mm
- 长度
- 100mm
- 中温
- 5 - 60°C
- 保护程度（IP）
- IP65
- 外壳材料
- PBT / PVDF
- 感应元件材料
- 不锈钢1.4571
电气性能
- 响应/衰减时间
- 8,000ms
- 开关功能类型
- 可编程/可配置
- 模拟输出类型
- 4-20mA

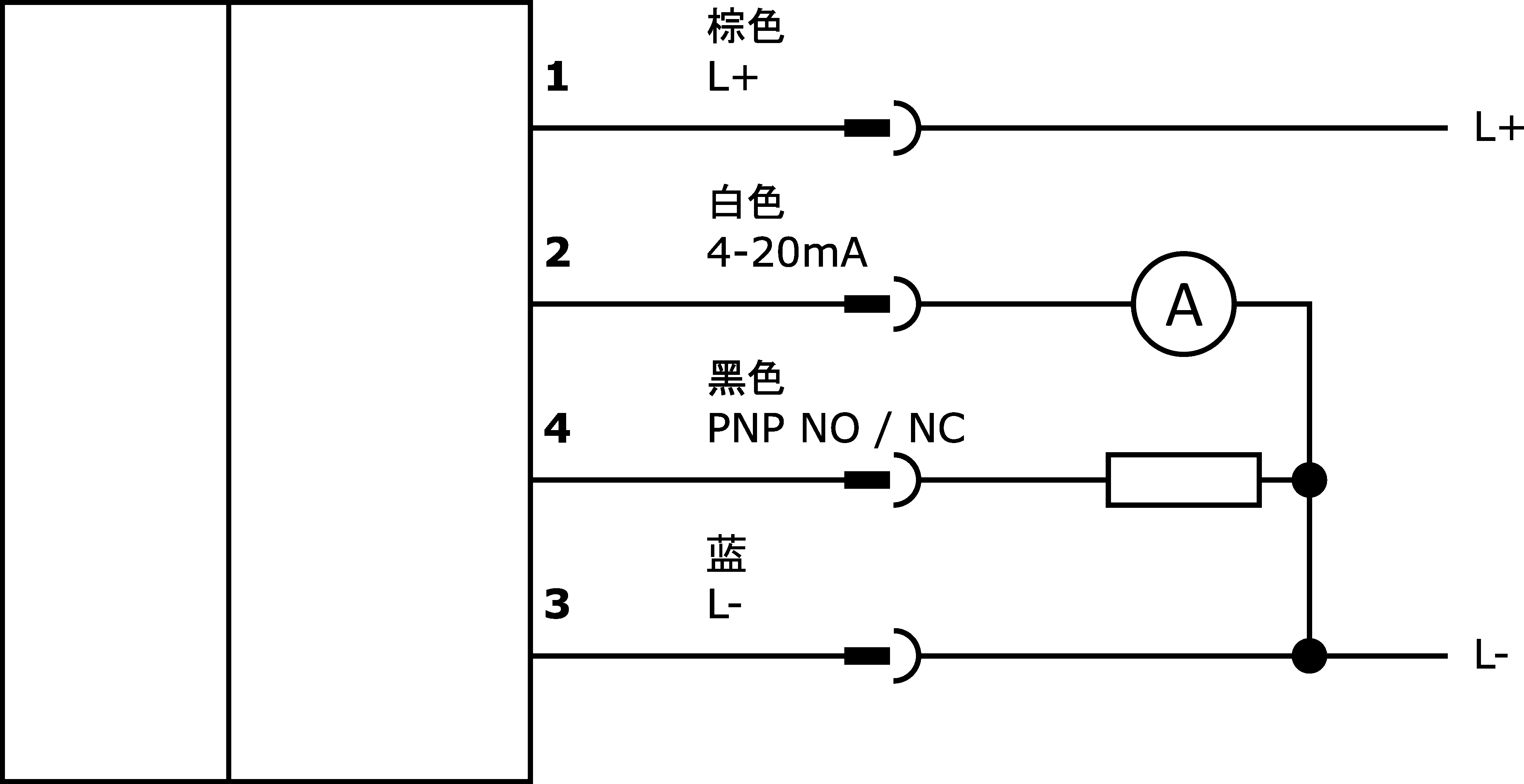

- 电气连接类型
- 连接器M12
- 开关输出的类型
- PNP
- 关机延迟
- 0 - 50s
- 额定开关电流
- 200mA
- 准备就绪的延迟
- 10ms
- 空载电流
- 100mA
- 引脚数量
- 4
- 带水的流速测量范围
- 0.2 - 40m/s
- 测量原理
- 磁感应式
- 测量范围流速
- 0.2 - 40m/s
- 显示
- LED显示屏
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27371815 |
| eClass-7.1 | 27371815 |
| eClass-8.0 | 27371815 |
| eClass-9.0 | 27371815 |
| eClass-9.1 | 27371815 |
| ETIM-6.0 | EC002580 |
| ETIM-7.0 | EC002580 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 300个流量传感器 |
| 包装尺寸 | 138 x 95 x 210mm |
| 总重量 | 800g |
| 二氧化碳足迹 | 3,28kg CO₂e |
| 海关税号 | 90261021 |
| WEEE编号 | 40951076 |
