Strömungs-Sensoren - Sensoren für Wasser

SM430025

Listenpreis

1.013,00 €

Menge	Preis	Ersparnis
1	1.013,00 €	–
5	982,61 €	3% / 30,39 €
10	962,35 €	5% / 50,65 €
20	931,96 €	8% / 81,04 €
50	891,44 €	12% / 121,56 €

Auf Anfrage

Sensor Strömung, Wasser, magnetisch-induktiv, 43x100x72mm, Schneidringverschraubung für AD 15mm, 24V DC, PNP programmierbar/konfigurierbar, 4-20mA, M12-Steckverbinder 4polig, PBT / PVDF, Druckfestigkeit 10bar

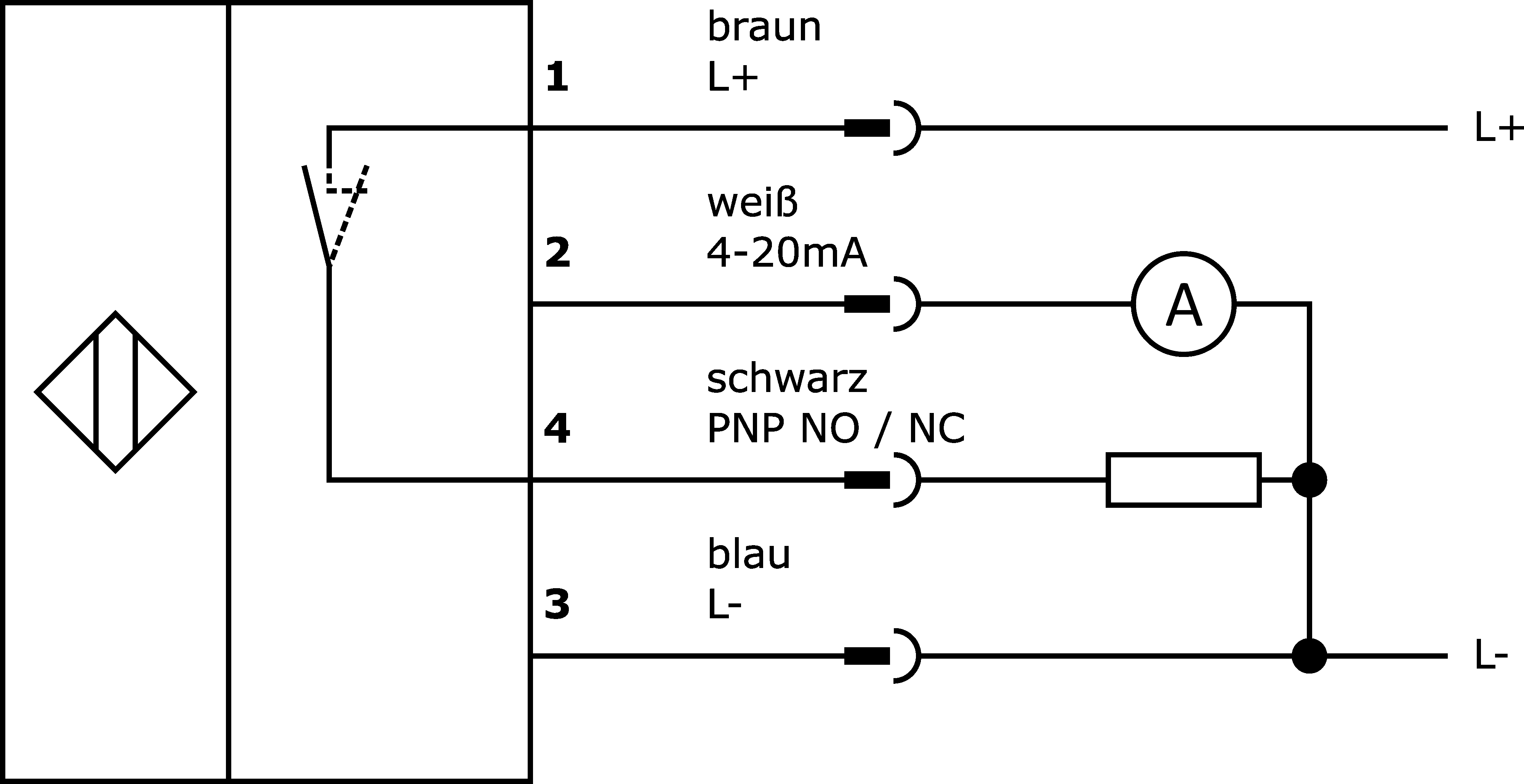

Anschlussbild

Vergleichen

Strömungs-Sensoren - Sensoren für Wasser

Bewegt sich quer zu einem Magnetfeld eine elektrisch leitfähige Flüssigkeit, wird senkrecht zu diesem Magnetfeld eine von der Durchflussgeschwindigkeit abhängige Spannung generiert. Diese wird mit Elektroden, die sich in der Wandung des Messrohres befinden, gemessen. Mikrocontroller werten diese Spannung aus, berechnen die Durchflussmenge und zeigen sie im Display an. Für die Weiterverarbeitung steht ein Analogsignal sowie ein Transistorschaltausgang zur Verfügung.

Elektrische Eigenschaften

Ansprechzeit: 8.000ms

Ausführung der Schaltfunktion: programmierbar/konfigurierbar

Ausführung des Analogausgangs: 4 - 20mA

Ausführung des elektrischen Anschlusses: Steckverbinder M12

Ausführung des Schaltausgangs: PNP

Ausschaltverzögerung: 0 - 50s

Bemessungsschaltstrom: 200mA

Bereitschaftsverzögerung: 10ms

Leerlaufstrom: 100mA

Polzahl: 4

Messbereich Strömungsgeschwindigkeit bei Wasser: 0,2 - 40m/s

Messprinzip: magnetisch-induktiv

Messbereich Strömungsgeschwindigkeit: 0,2 - 40m/s

Anzeige: LED-Anzeige

Mechanische Eigenschaften

Ausführung des Prozessanschlusses: Schneidringverschraubung für AD 15mm

Bauform: Quader

Breite: 72mm

Druckfestigkeit: 10bar

Höhe: 43mm

Länge: 100mm

Mediumtemperatur: 5 - 60°C

Schutzart (IP): IP65

Werkstoff des Gehäuses: PBT / PVDF

Werkstoff des Messaufnehmers: Edelstahl 1.4571

Sonstige Eigenschaften

Umgebungstemperatur: 0 - 60°C

Referenzmedium / Objekt: Wasser

Datenblätter

pdf

Einzeldatenblatt

PDF-Datei, 486 KB

Anleitungen

pdf

Produktbedienungsanleitung

PDF-Datei, 811 KB

Produktkonformität

Produktflyer

pdf

Produktflyer Fluidtechnik

PDF-Datei, 5,0 MB

Whitepaper

Klassifizierung	Klasse
eClass-7.0	27371815
eClass-7.1	27371815
eClass-8.0	27371815
eClass-9.0	27371815
eClass-9.1	27371815
ETIM-6.0	EC002580
ETIM-7.0	EC002580

Merkmal	Wert
RoHS konform	Ja
REACH-konform	Ja
TSCA-konform	Ja
IPF Produktgruppe	300 Strömungssensoren
Verpackungsmaße	138 x 95 x 210mm
Bruttogewicht	800g
CO2-Fußabdruck	3,28kg CO₂e
Zolltarifnummer	90261021
WEEE-Nummer	40951076
