Sensores de flujo - Sensores para agua
SM430025
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 1.013,00 € | – |
| 5 | 982,61 € | 3% / 30,39 € |
| 10 | 962,35 € | 5% / 50,65 € |
| 20 | 931,96 € | 8% / 81,04 € |
| 50 | 891,44 € | 12% / 121,56 € |
A petición
Sensor de caudal, agua, magnético-inductivo, 43x100x72mm, accesorio de anillo cortante para DE 15mm, 24V CC, PNP programable/configurable, 4-20mA, conector M12 de 4 polos, PBT / PVDF, resistencia a la presión 10bar
Comparar
Sensores de flujo - Sensores para agua
Si un líquido conductor de la electricidad se mueve a través de un campo magnético, se genera una tensión perpendicular a este campo magnético en función del caudal. Esta tensión se mide mediante electrodos situados en la pared del tubo de medición. Los microcontroladores analizan esta tensión, calculan el caudal y lo muestran en la pantalla. Para el tratamiento posterior se dispone de una señal analógica y de una salida de conmutación de transistor.
Datos eléctricos
- Tiempo de respuesta/caída
- 8.000ms
- Tipo de función de conmutación
- programable/configurable
- Tipo de salida analógica
- 4 - 20mA

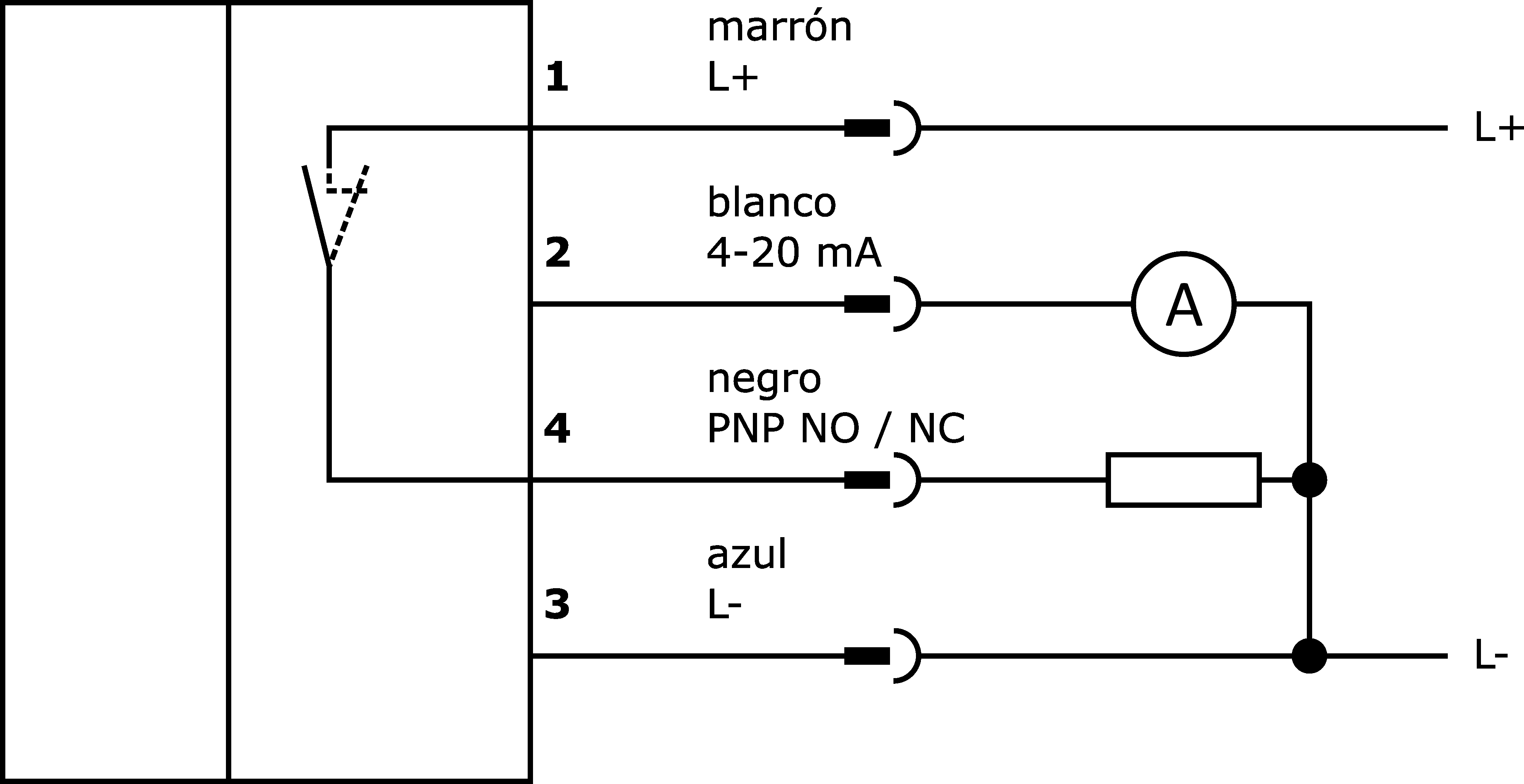

- Tipo de conexión eléctrica
- Conector M12
- Versión de la salida de conmutación
- PNP
- Retardo de desconexión
- 0 - 50s
- Corriente de conmutación asignada
- 200mA
- Tiempo de inicialización
- 10ms
- Corriente en vacío
- 100mA
- Número de polos
- 4
- Rango de medición de velocidad de caudal de agua
- 0,2 - 40m/s
- Principio de medición
- magnético-inductivo
- rango de medición de la velocidad del caudal
- 0,2 - 40m/s
- Pantalla
- pantalla LED
Datos mecánicos
- Versión de la conexión al proceso
- Racor de anillo cortante para diámetro externo 15 mm
- Diseño
- Cubo
- Ancho
- 72mm
- Resistencia a la presión
- 10bar
- Altura
- 43mm
- Longitud
- 100mm
- Temperatura del medio
- 5 - 60°C
- Grado de protección (IP)
- IP65
- Material de la carcasa
- PBT / PVDF
- Material del transductor de medida
- Acero inoxidable 1.4571
Otros datos
- Temperatura ambiente
- 0 - 60°C
- Medio / objeto de referencia
- agua
Hojas técnicas
Manuales
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 478 KB
-
pdfDeclaración de conformidad de la UEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 254 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 248 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 243 KB
Folleto del producto
Libro Blanco
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27371815 |
| eClass-7.1 | 27371815 |
| eClass-8.0 | 27371815 |
| eClass-9.0 | 27371815 |
| eClass-9.1 | 27371815 |
| ETIM-6.0 | EC002580 |
| ETIM-7.0 | EC002580 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 300 Sensores de flujo |
| dimensiones de embalaje | 138 x 95 x 210mm |
| Peso bruto | 800g |
| Huella de carbono | 3,28kg CO₂e |
| Código arancelario | 90261021 |
| WEEE número | 40951076 |
