Sensores de caudal - Sensores para água
SM430025
| montante | preço | desconto |
|---|---|---|
| 1 | 1.013,00 € | – |
| 5 | 982,61 € | 3% / 30,39 € |
| 10 | 962,35 € | 5% / 50,65 € |
| 20 | 931,96 € | 8% / 81,04 € |
| 50 | 891,44 € | 12% / 121,56 € |
A pedido
Sensor de caudal, água, magnético-indutivo, 43x100x72 mm, ligação com anel de corte para diâmetro externo de 15 mm, 24 V CC, PNP programável/configurável, 4–20 mA, conector M12 de 4 pólos, PBT/PVDF, resistência à pressão de 10 bar
Comparar
Sensores de caudal - Sensores para água
Quando um líquido eletricamente condutor se move transversalmente a um campo magnético, é gerada, perpendicularmente a esse campo magnético, uma tensão que depende da velocidade de fluxo. Esta é medida através de elétrodos situados na parede do tubo de medição. Os microcontroladores analisam esta tensão, calculam o caudal e apresentam-no no ecrã. Para o processamento posterior, está disponível um sinal analógico, bem como uma saída de comutação por transístor.
Outras propriedades
- Temperatura ambiente
- 0 - 60°C
- Meio de referência / objecto
- Água
Propriedades eléctricas
- Tempo de resposta
- 8.000ms
- Tipo de função de comutação
- Programável/configurável
- Tipo de saída analógica
- 4 - 20 mA

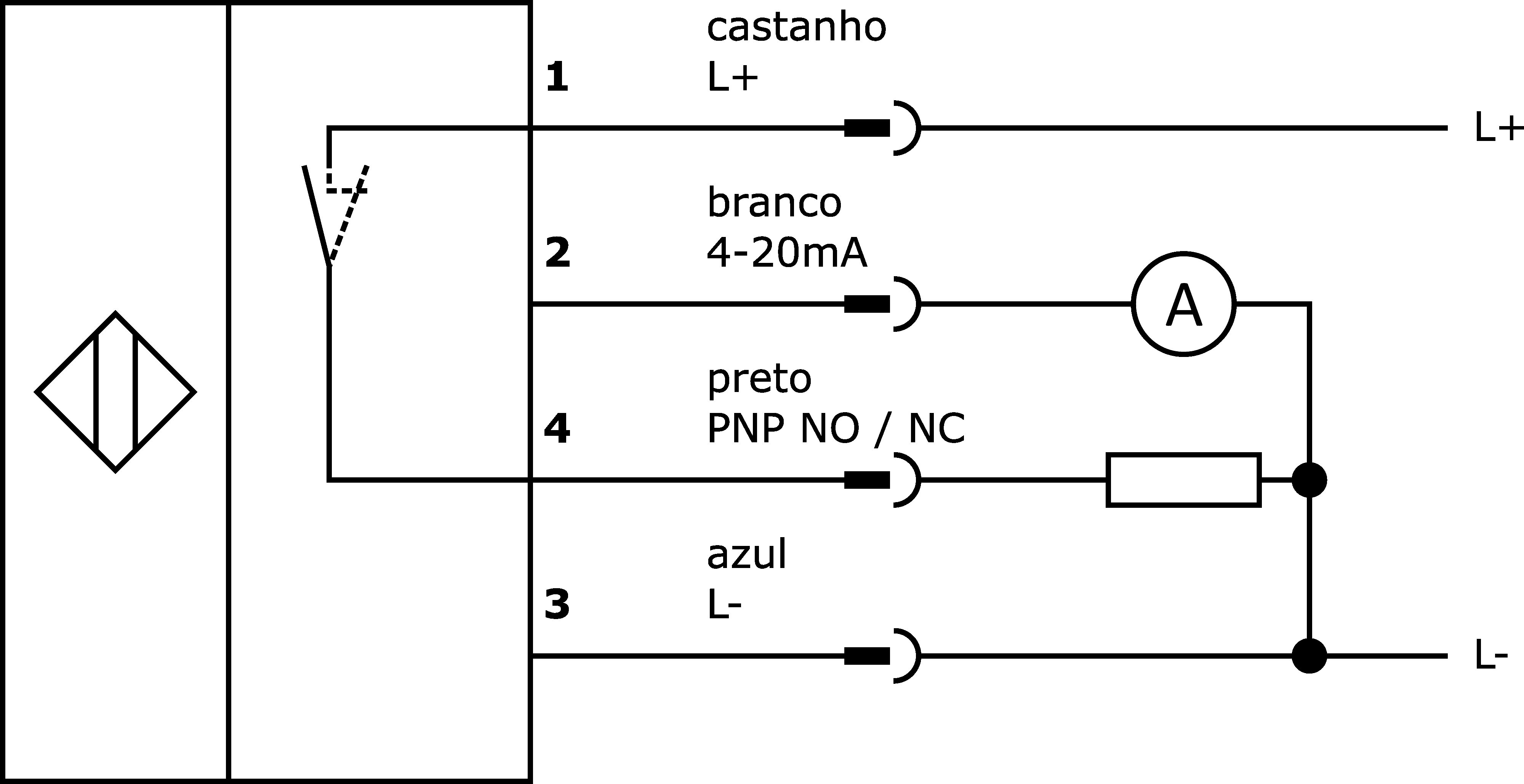

- Tipo de ligação elétrica
- Conector M12
- Versão de saída de comutação
- PNP
- Atraso de desactivação
- 0 - 50s
- Corrente nominal de comutação
- 200mA
- Atraso de prontidão
- 10ms
- Corrente em vazio
- 100mA
- Número de postes
- 4
- Medição da gama de velocidade de fluxo na água
- 0,2 - 40m/s
- Princípio de medição
- magnético-indutivo
- Gama de medição da velocidade do caudal
- 0,2 - 40m/s
- Ecrã
- Ecrã LED
Propriedades mecânicas
- Concepção da ligação ao processo
- Anel de corte para AD 15mm
- Tipo
- Cubóide
- Largo
- 72mm
- Resistência à compressão
- 10bar
- Altura
- 43mm
- Comprimento
- 100mm
- Temperatura média
- 5 - 60°C
- Classe de protecção (IP)
- IP65
- Material do invólucro
- PBT / PVDF
- Material do transdutor
- Aço inoxidável 1.4571
Fichas de dados
Manuais
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 324 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 479 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 253 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Folheto do produto
Livro branco
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27371815 |
| eClass-7.1 | 27371815 |
| eClass-8.0 | 27371815 |
| eClass-9.0 | 27371815 |
| eClass-9.1 | 27371815 |
| ETIM-6.0 | EC002580 |
| ETIM-7.0 | EC002580 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 300 sensores de caudal |
| dimensões da embalagem | 138 x 95 x 210mm |
| Peso bruto | 800g |
| Pegada de CO2 | 3,28kg CO₂e |
| Número da pauta aduaneira | 90261021 |
| Número WEEE | 40951076 |
