| Quantité | Prix | Économies |
|---|---|---|
| 1 | 336,40 € | – |
| 5 | 326,31 € | 3% / 10,09 € |
| 10 | 319,58 € | 5% / 16,82 € |
| 20 | 309,49 € | 8% / 26,91 € |
| 50 | 296,03 € | 12% / 40,37 € |
Ces capteurs de position mécaniques sont des systèmes de mesure qui fonctionnent sur le principe du transformateur différentiel, une forme spéciale de transformateur. Il se compose d'une bobine primaire et de deux bobines secondaires. La bobine primaire est placée symétriquement entre les bobines secondaires. Un noyau mobile en fer doux modifie les facteurs de couplage entre les bobines. Lorsqu'il se trouve en position centrale, la disposition est symétrique et la tension résultante des bobines secondaires est égale à 0. Lorsque le noyau se déplace, le couplage magnétique est inégal et une tension de sortie est générée aux bornes des bobines secondaires.

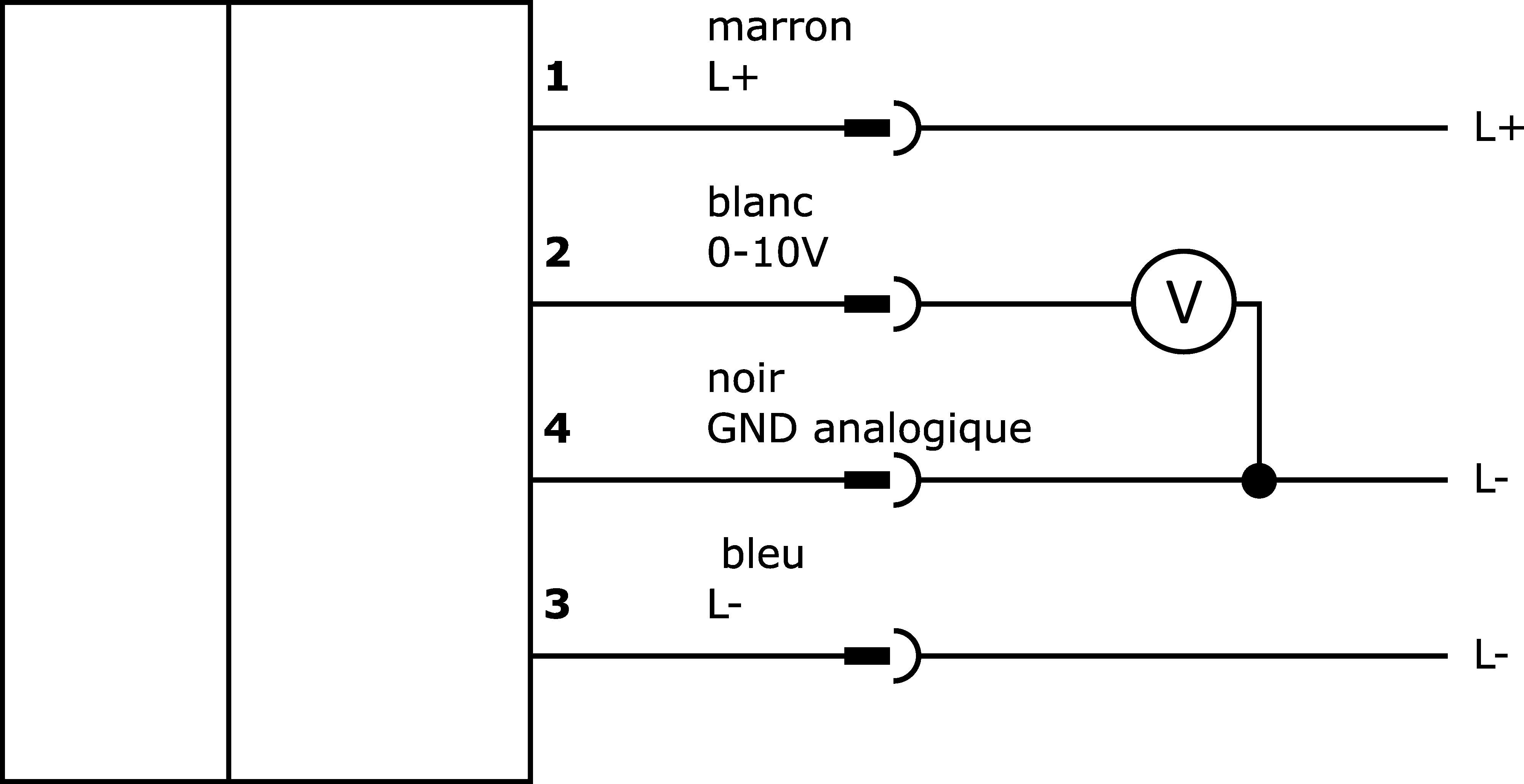

Un circuit d'évaluation électronique permet de générer un signal de tension analogique proportionnel à la longueur (0 ... 10V), la tension de sortie mesurable étant de 5V dans la position centrale.
La durée de vie d'un tel capteur est pratiquement illimitée en raison du procédé de mesure sans contact. De plus, même en cas de coupure de la tension d'alimentation, la valeur mesurée est conservée.
| Classification | Classe |
|---|---|
| eClass-7.0 | 27279090 |
| eClass-7.1 | 27279090 |
| eClass-8.0 | 27279090 |
| eClass-9.0 | 27279090 |
| eClass-9.1 | 27279090 |
| ETIM-6.0 | EC001852 |
| ETIM-7.0 | EC001852 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 690 capteurs divers |
| Dimensions de l'emballage | 145 x 45 x 248mm |
| Poids brut | 151g |
| 0,15kg CO₂e | |
| Numéro de tarif douanier | 90318020 |
| Numéro WEEE | 40951076 |
