YM120020

Estes sensores mecânicos de posição são sistemas de medição que funcionam com base no princípio do transformador diferencial, uma forma especial de transformador. Ele é composto por uma bobina primária e duas bobinas secundárias. A bobina primária está simetricamente disposta entre as bobinas secundárias. Um núcleo de ferro macio móvel altera os factores de acoplamento entre as bobinas. Quando está na posição central, a disposição é simétrica e a tensão resultante das bobinas secundárias é 0. Quando o núcleo é deslocado, há um acoplamento magnético desigual e uma tensão de saída nas bobinas secundárias.

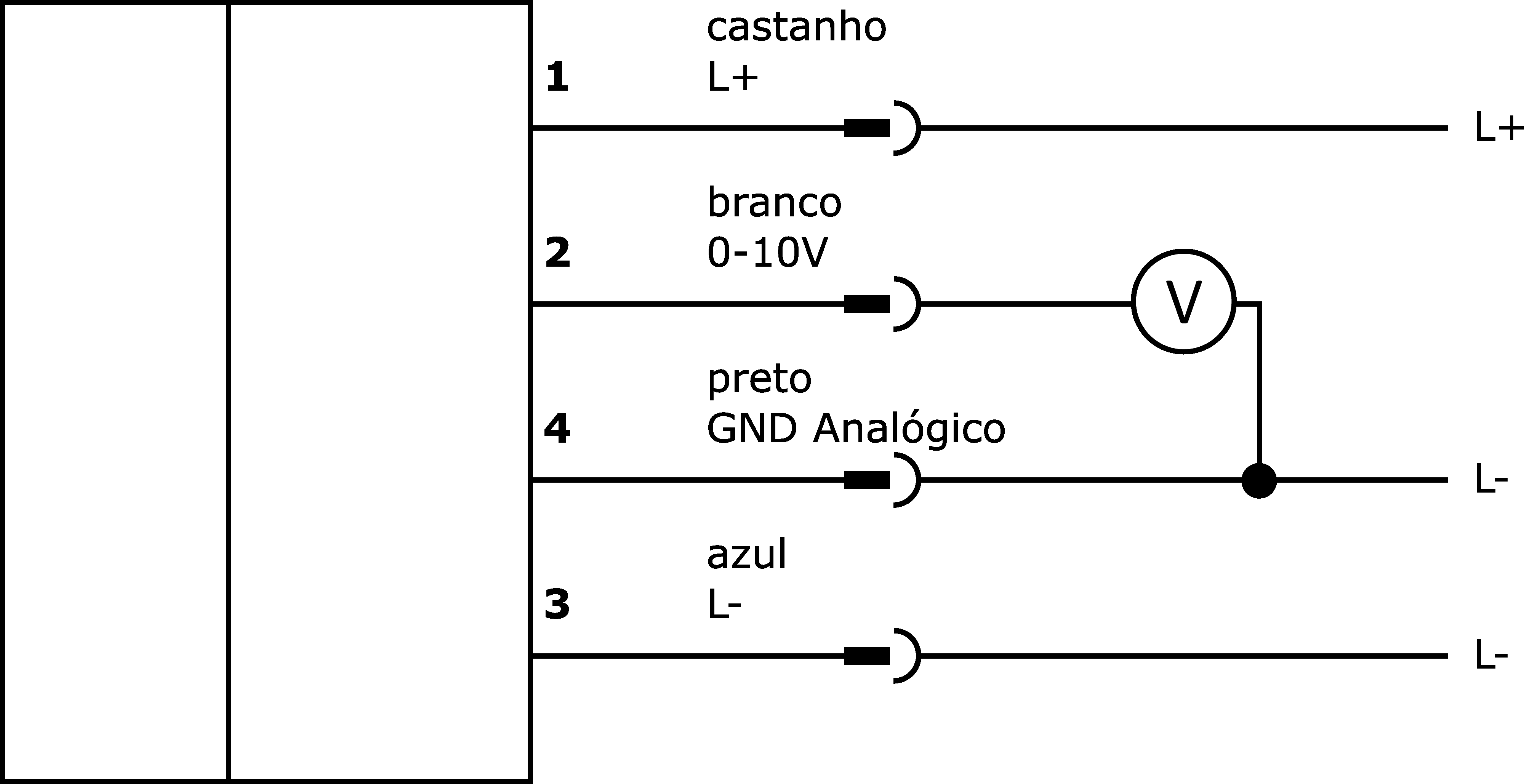

Com a ajuda de um circuito electrónico de avaliação, é gerado um sinal de tensão analógico proporcional ao comprimento (0 ... 10V); na posição central, a tensão de saída mensurável é de 5V.

A vida útil de um sensor deste tipo é quase ilimitada devido ao método de medição sem contacto. Além disso, o valor medido é mantido mesmo em caso de interrupção da tensão de alimentação.
