| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 336,40 € | – |
| 5 | 326,31 € | 3% / 10,09 € |
| 10 | 319,58 € | 5% / 16,82 € |
| 20 | 309,49 € | 8% / 26,91 € |
| 50 | 296,03 € | 12% / 40,37 € |
Te mechaniczne czujniki położenia to systemy pomiarowe, które działają na zasadzie transformatora różnicowego, specjalnej formy transformatora. Składa się on z cewki pierwotnej i dwóch cewek wtórnych. Cewka pierwotna jest umieszczona symetrycznie pomiędzy cewkami wtórnymi. Ruchomy rdzeń z miękkiego żelaza zmienia współczynniki sprzężenia między cewkami. Jeśli znajduje się w pozycji środkowej, układ jest symetryczny, a wynikowe napięcie cewek wtórnych wynosi 0. Jeśli rdzeń jest przesunięty, występuje nierówne sprzężenie magnetyczne, a napięcie wyjściowe jest wytwarzane na cewkach wtórnych.

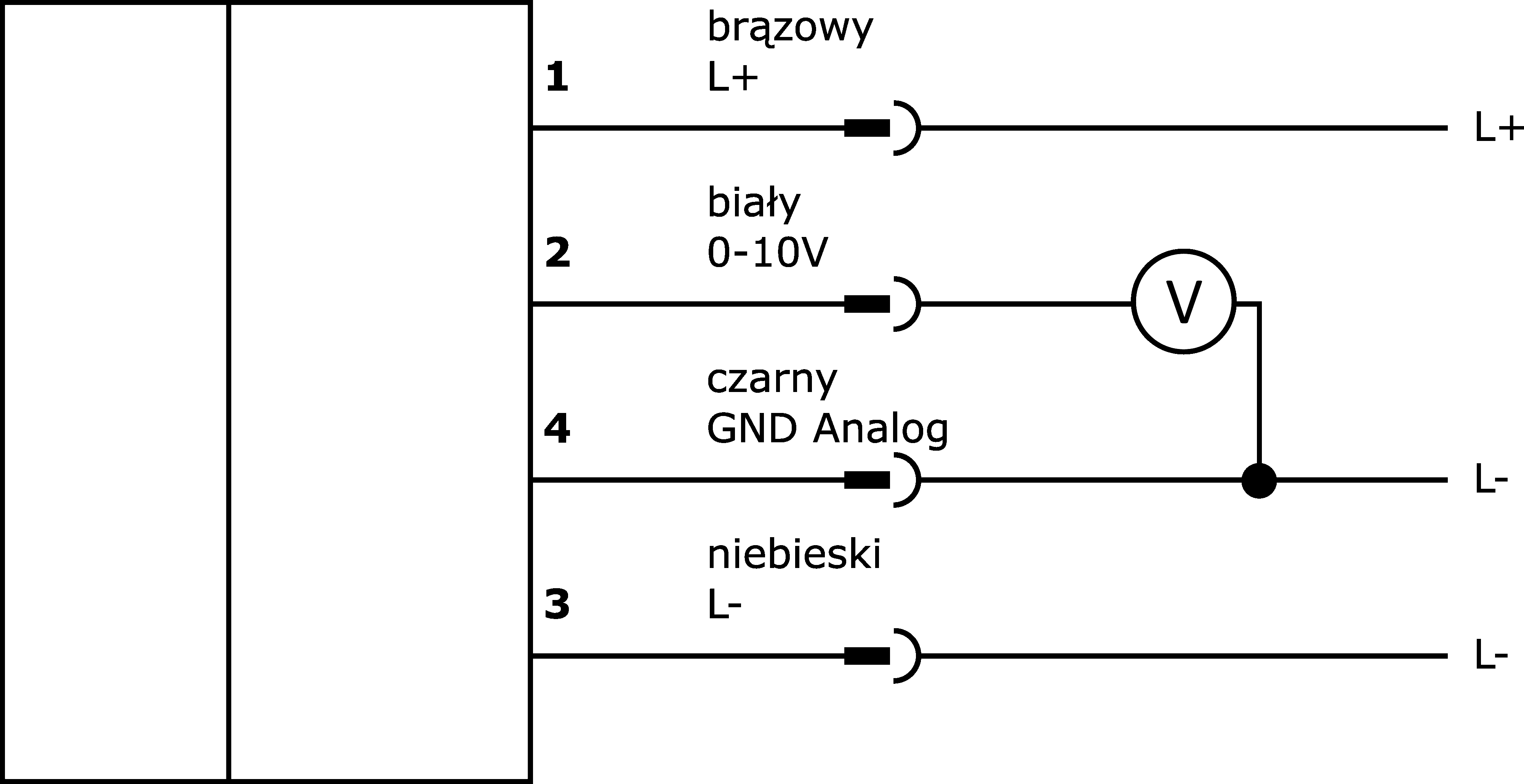

Za pomocą elektronicznego obwodu pomiarowego generowany jest analogowy sygnał napięciowy proporcjonalny do długości (0 ... 10V); w pozycji środkowej mierzalne napięcie wyjściowe wynosi 5V.
Żywotność takiego czujnika jest praktycznie nieograniczona ze względu na bezdotykową metodę pomiaru. Ponadto zmierzona wartość jest zachowywana nawet w przypadku przerwania napięcia zasilania.
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27279090 |
| eClass-7.1 | 27279090 |
| eClass-8.0 | 27279090 |
| eClass-9.0 | 27279090 |
| eClass-9.1 | 27279090 |
| ETIM-6.0 | EC001852 |
| ETIM-7.0 | EC001852 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 690 Czujniki różne |
| Wymiary opakowania | 145 x 45 x 248mm |
| Masa brutto | 151g |
| Ślad CO2 | 0,15kg CO₂e |
| Numer taryfy celnej | 90318020 |
| Numer WEEE | 40951076 |
