YM120020
Menge | Preis | Ersparnis |
---|---|---|
1 | 297,00 € | – |
5 | 288,09 € | 3% / 8,91 € |
10 | 282,15 € | 5% / 14,85 € |
20 | 273,24 € | 8% / 23,76 € |
50 | 261,36 € | 12% / 35,64 € |
Mechanische Sensoren - Analoge Anschlagstößel
Bei diesen mechanischen Positionssensoren handelt es sich um Messsysteme, die auf dem Prinzip des Differentialtransformators, einer Spezialform des Transformators, funktionieren. Er besteht aus einer Primärspule und zwei Sekundärspulen. Die Primärspule ist symmetrisch zwischen den Sekundärspulen angeordnet. Ein beweglicher Weicheisenkern verändert die Kopplungsfaktoren zwischen den Spulen. Befindet er sich in der Mittellage, ist die Anordnung symmetrisch, die resultierende Spannung der Sekundärspulen ist 0. Bei Verschiebung des Kerns liegt eine ungleiche magnetische Kopplung vor und es entsteht eine Ausgangsspannung an den Sekundärspulen.
Mithilfe einer elektronischen Auswerteschaltung wird daraus ein längenproportionales analoges Spannungssignal (0 … 10V) erzeugt, in der Mittellage beträgt die messbare Ausgangsspannung 5V.
Die Lebensdauer eines solchen Sensors ist aufgrund des kontaktlosen Messverfahrens nahezu unbegrenzt. Außerdem bleibt auch bei Unterbrechung der Versorgungsspannung der Messwert erhalten.
Elektrische Eigenschaften
- Ausführung des Analogausgangs
- 0 - 10V
- Ausführung des elektrischen Anschlusses
- Steckverbinder M12
- Leerlaufstrom
- 20mA
- Linearitätsabweichung
- 0,05mm
- Polzahl
- 4
- Messprinzip
- Differentialtransformator
- Betriebsspannung (DC)
- 19,2 - 28,8V
- Messbereich
- -5 - 5mm
Mechanische Eigenschaften
- Bauform
- Zylinder, Gewinde
- Gewindelänge
- 49mm
- Gewindesteigung
- 1mm
- Länge
- 126,5mm
- Schutzart (IP)
- IP65
- Werkstoff des Gehäuses
- Edelstahl
- Gewindemaß
- M12
Sonstige Eigenschaften
- Umgebungstemperatur
- -25 - 85°C
Kabeldosen M12 4adrig mit Schirm
Datenblätter
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 137 KB
-
dwg2DDWG-Datei, 178 KB
-
stp3DSTP-Datei, 49 KB
-

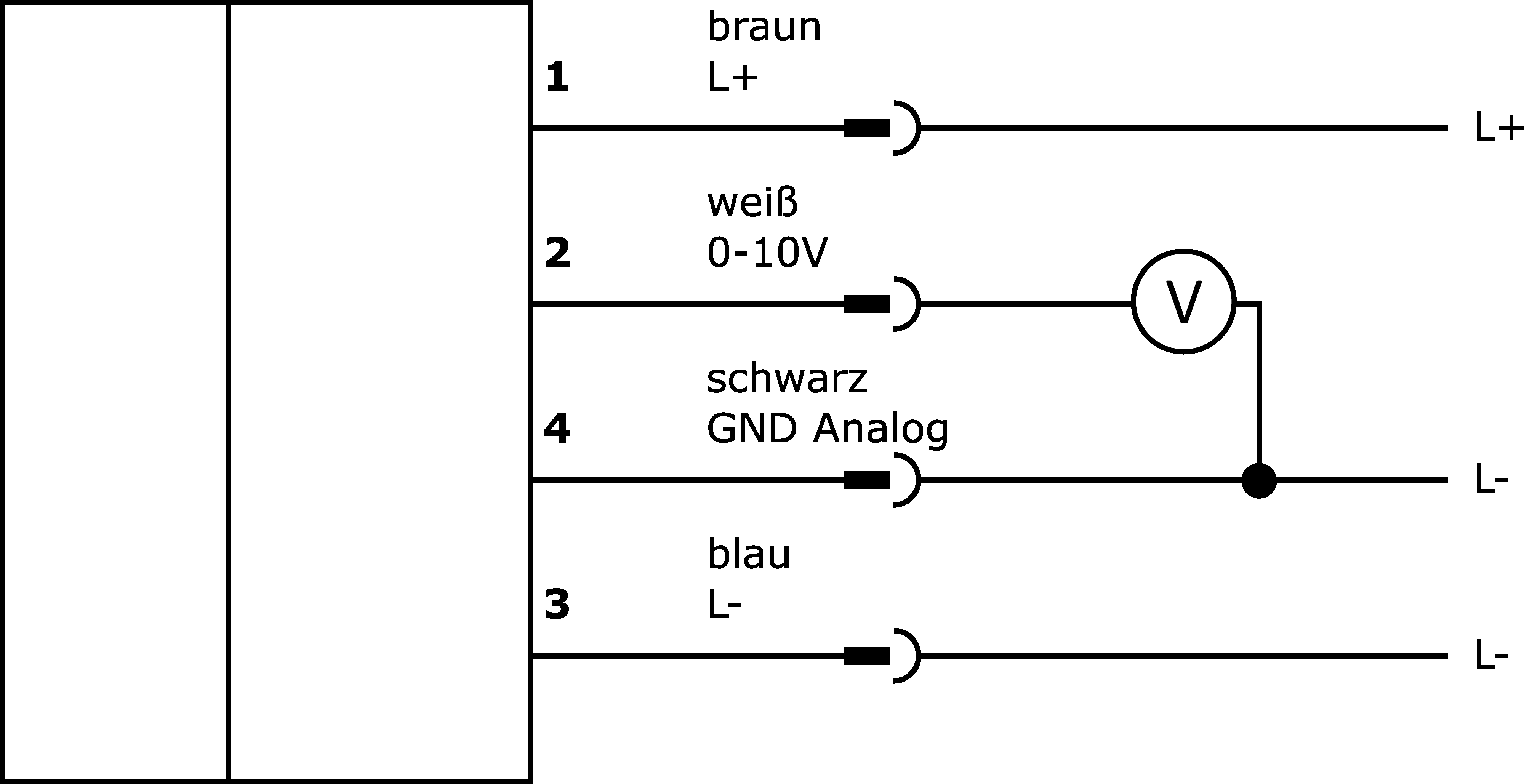

pngAnschlussbild InternetPNG-Datei, 12 KB
Produktkonformität
Klassifizierung | Klasse |
---|---|
eClass-7.0 | 27279090 |
eClass-7.1 | 27279090 |
eClass-8.0 | 27279090 |
eClass-9.0 | 27279090 |
eClass-9.1 | 27279090 |
ETIM-6.0 | EC000000 |
ETIM-7.0 | EC000000 |
Merkmal | Wert |
---|---|
RoHS konform | Ja |
REACH-konform | Ja |
IPF Produktgruppe | 690 Sensoren diverses |
Verpackungsmaße | 145 x 45 x 248mm |
Bruttogewicht | 151g |
Zolltarifnummer | 90318020 |
WEEE-Nummer | 40951076 |
