这些机械位置传感器是根据差动变压器的原理运作的测量系统，是一种特殊形式的变压器。它由一个初级线圈和两个次级线圈组成。初级线圈对称地排列在次级线圈之间。一个可移动的软铁芯改变了两个线圈之间的耦合系数。当它在中心位置时，排列是对称的，次级线圈的结果电压为0。当铁芯移动时，有不平等的磁耦合，次级线圈上有输出电压。

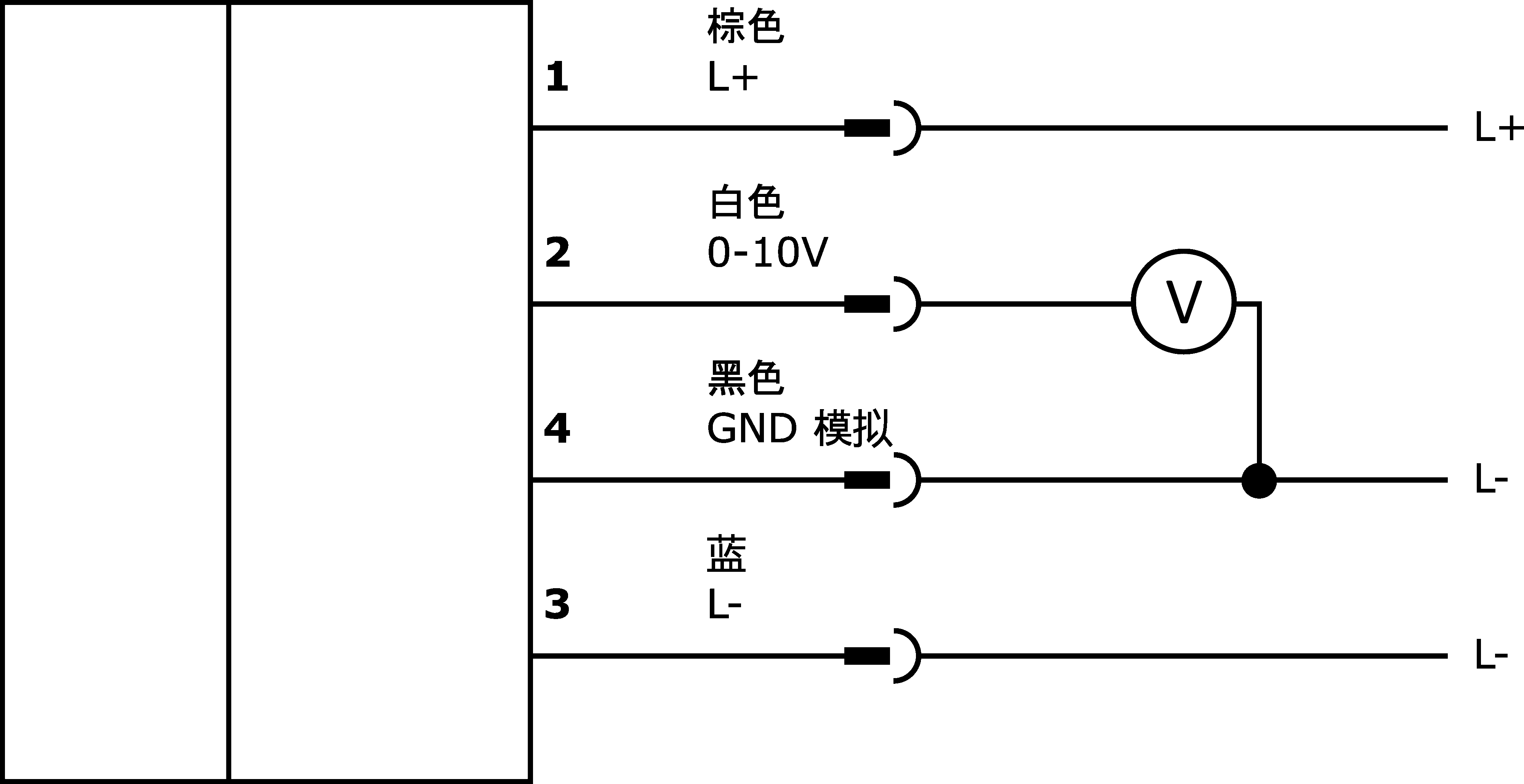

在电子评估电路的帮助下，一个长度比例的模拟电压信号（0 ... 10V）由此产生；在中心位置，可测量的输出电压为5V。
由于采用了非接触的测量方法，这种传感器的寿命几乎是无限的。此外，即使在电源电压中断的情况下，测量值也会保留。
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27279090 |
| eClass-7.1 | 27279090 |
| eClass-8.0 | 27279090 |
| eClass-9.0 | 27279090 |
| eClass-9.1 | 27279090 |
| ETIM-6.0 | EC001852 |
| ETIM-7.0 | EC001852 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 690个不同的传感器 |
| 包装尺寸 | 145 x 45 x 248mm |
| 总重量 | 151g |
| 二氧化碳足迹 | 0,15kg CO₂e |
| 海关税号 | 90318020 |
| WEEE编号 | 40951076 |
