Sensores ópticos - Sensores con supresión de fondo
OTQ40100
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 148,40 € | – |
| 5 | 143,95 € | 3% / 4,45 € |
| 10 | 140,98 € | 5% / 7,42 € |
| 20 | 136,53 € | 8% / 11,87 € |
| 50 | 130,59 € | 12% / 17,81 € |
A petición
sensor óptico, sensor, 45x6,2x4mm, sn: 30, 11-30v dc, 1x pnp/npn push-pull, cable 2m pvc, ip65, plástico asa+pmma, 1khz, luz roja no polarizada, punto
Comparar
Sensores ópticos - Sensores con supresión de fondo
Los sensores ópticos operan sin contacto. Estos detectan objetos independientemente de su naturaleza (p. ej. forma, color, estructura de la superficie, material). El modo de funcionamiento básico se basa en el envío y la recepción de luz. Se distinguen tres modelos: 1. La fotocélula de barrera está formada por dos equipos separados, un emisor y un receptor, los cuales están alineados entre sí. Cuando se interrumpe el haz de luz entre ambos equipos, la salida de conmutación integrada en el receptor cambia de estado. 2. En la fotocélula reflexiva el emisor y el receptor están dentro de un equipo. El haz de luz emitido se refleja en el receptor mediante un reflector que hay que montar enfrente. Cuanto se interrumpe el haz de luz, la salida de conmutación integrada en el equipo cambia de estado. 3. En la fotocélula autorreflexiva, el emisor y el receptor están dentro de un equipo. El haz de luz emitido es reflejado por el objeto a detectar. En cuanto el receptor detecta la luz reflejada, la salida de conmutación integrada en el equipo cambia de estado.
Características ópticas
- Tipo de luz
- Luz roja no polarizada
- Forma del haz de luz
- Punto
- Longitud de onda del sensor
- 660nm
- Diámetro del punto luminoso en el punto focal
- 1mm
Datos eléctricos
- Tiempo de respuesta/caída
- 0,5ms
- Cantidad de salidas de conmutación
- 1
- Ejecución de la función de conmutación
- Contacto normalmente abierto (NO para PNP) Contacto normalmente cerrado (NC para NPN)

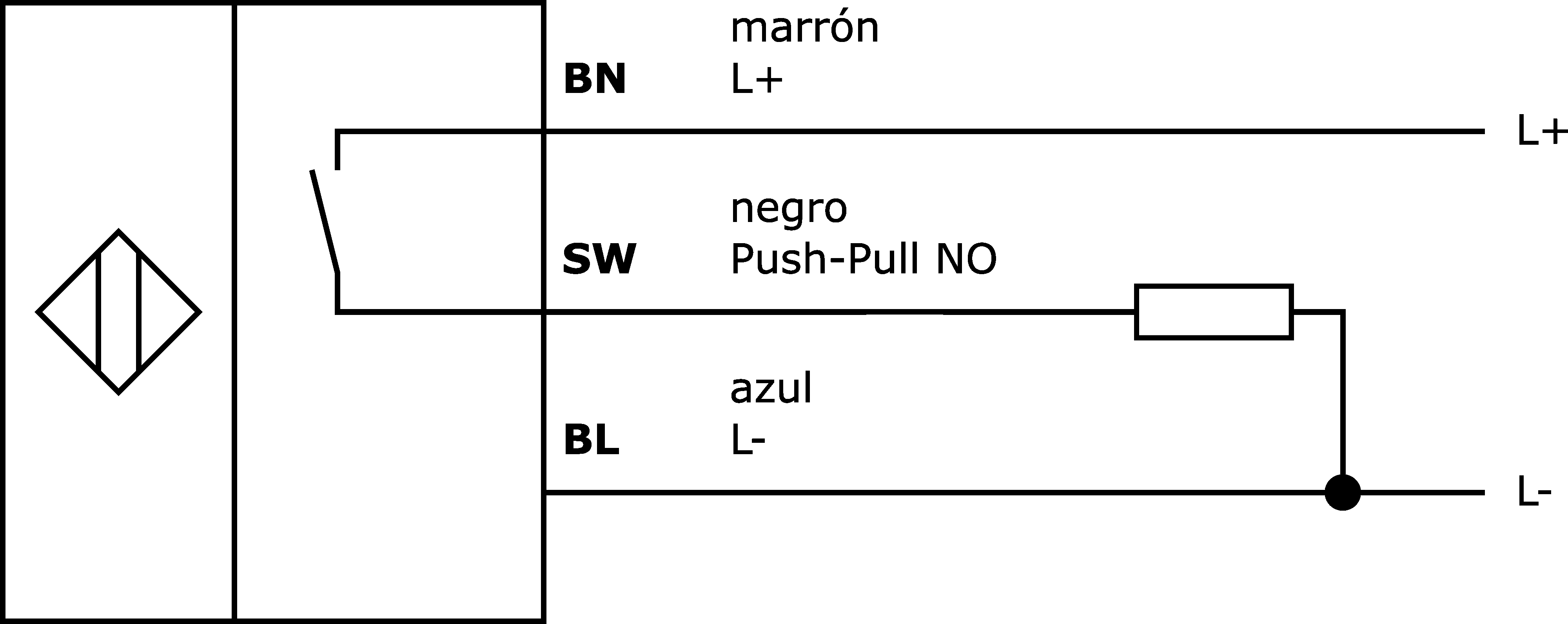

- Versión de la conexión eléctrica
- Cable
- Versión de la salida de conmutación
- Push-pull
- Corriente de conmutación asignada
- 50mA
- Corriente en vacío
- 30mA
- Distancia de conmutación
- 30mm
- Frecuencia de conmutación
- 1.000Hz
- Caída de tensión
- 2V
- Función de escaneo
- de conmutación claridad
- Tiempo de caída
- 0,5ms
- Pantalla
- pantalla LED
Datos mecánicos
- Diámetro de cable
- 2,5mm
- Sección del conductor
- 0,1mm²
- Número de hilos
- 3
- Diseño
- Cubo
- Ancho
- 4mm
- Altura
- 44,8mm
- Longitud de cable
- 2m
- Longitud
- 6,2mm
- Máximo par de apriete
- 0,25Nm
- Grado de protección (IP)
- IP65
- Material de la superficie activa del sensor
- Plástico (PMMA)
- Material de la carcasa
- Plástico ASA
- Material del revestimiento del cable
- Plástico (PVC)
Otros datos
- Rango de funciones
- Temperatura ambiente
- -10 - 50°C
- Medio / objeto de referencia
- material con un 90% de reflectividad
