Czujniki optyczne - Przycisk z funkcją tłumienia tła
OTQ40100
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 148,40 € | – |
| 5 | 143,95 € | 3% / 4,45 € |
| 10 | 140,98 € | 5% / 7,42 € |
| 20 | 136,53 € | 8% / 11,87 € |
| 50 | 130,59 € | 12% / 17,81 € |
Na żądanie
Czujnik optyczny, przycisk, 45x6.2x4mm, Sn: 30, 11-30V DC, 1x PNP/NPN push/pull, kabel 2m PVC, IP65, tworzywo ASA+PMMA, 1kHz, światło czerwone niespolaryzowane, punktowy
Porównaj
Czujniki optyczne - Przycisk z funkcją tłumienia tła
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. W przypadku czujnika światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan.
Inne właściwości
- Zakres funkcji
- Tłumienie zakłóceń
- Temperatura otoczenia
- -10 - 50°C
- Nośnik odniesienia / obiekt
- Materiał o współczynniku odbicia 90%
Właściwości elektryczne
- Czas reakcji
- 0,5ms
- Liczba wyjść przełączających
- 1
- Wykonywanie funkcji przełączania
- Styk normalnie otwarty (NO dla PNP) Styk normalnie zamknięty (NC dla NPN)

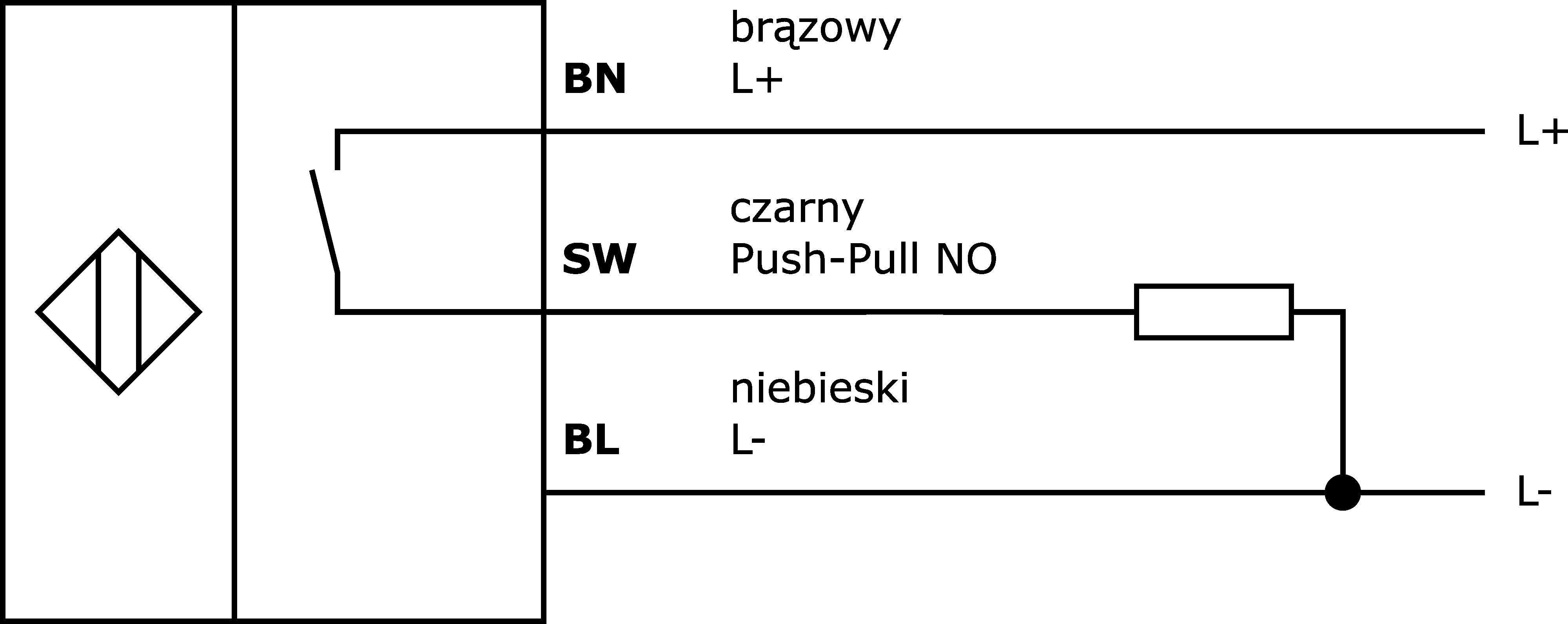

- Projekt połączenia elektrycznego
- Kable
- Konstrukcja wyjścia przełączającego
- Push/pull
- Znamionowy prąd przełączania
- 50mA
- Prąd bez obciążenia
- 30mA
- Odległość przełączania
- 30mm
- Częstotliwość przełączania
- 1 000Hz
- Spadek napięcia
- 2V
- Funkcja dotykowa
- przełączanie świateł
- Marnowanie czasu
- 0,5ms
- Wyświetlacz
- Wyświetlacz LED
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Właściwości mechaniczne
- Średnica kabla
- 2,5mm
- Przekrój przewodu
- 0,1mm²
- Liczba rdzeni
- 3
- Projekt
- Prostopadłościan
- Szerokość
- 4mm
- Wysokość
- 44,8mm
- Długość kabla
- 2m
- Długość
- 6,2mm
- Maksymalny moment dokręcania
- 0,25Nm
- Klasa ochrony (IP)
- IP65
- Materiał aktywnej powierzchni czujnika
- Tworzywa sztuczne (PMMA)
- Materiał obudowy
- Plastic ASA
- Materiał osłony kabla
- Tworzywo sztuczne (PVC)
Właściwości optyczne
- Rodzaj światła
- Światło czerwone niespolaryzowane
- Kształt wiązki światła
- Punkt
- Długość fali czujnika
- 660nm
- Średnica plamki świetlnej w punkcie centralnym
- 1mm
Znajdź akcesoria dla OTQ40100
w tych grupach produktów:
Montaż
Styl montażu OTQ4
W magazynie
W magazynie
System montażowy dla AY000116
W magazynie
Niedobór zapasów
Technologia połączeń
3-pinowe złącze kablowe M8, możliwość montażu
Szyna górna modułu logicznego
Wąż ochronny
Zacisk kroku wstecznego
Arkusze danych
Rysunki
Zgodność produktu
-
pdfDeklaracja zgodności ULPDF-Plik, 98 KB
-
pdfDeklaracja zgodności UKCAPDF-Plik, 474 KB
-
pdfZgodność materiałowaPDF-Plik, 482 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 257 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 243 KB
Linki
Ulotka produktu
-
pdfFlyer food and beveragePDF-Plik, 1.7 MB
-
pdfRozwiązania czujników dla przemysłu filmowegoPDF-Plik, 2.7 MB
-
pdfProdukty, które inspirująPDF-Plik, 8.5 MB
Biała księga
-
pdfWhitepaper food productionPDF-Plik, 901 KB
-
pdfWhitepaper optical sensorsPDF-Plik, 658 KB
-
pdfWhitepaper miniature sensorsPDF-Plik, 588 KB
Przykłady zastosowań
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Numer homologacji UL / CSA | E486083 |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 100 Czujniki optyczne |
| Wymiary opakowania | 77 x 25 x 123mm |
| Masa brutto | 40g |
| Ślad CO2 | 0,07kg CO₂e |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
