Sensori ottici - Pulsante con soppressione dello sfondo

OTQ40100

OTQ40100
Prezzo di listino
148,40 €
Quantità Prezzo Risparmio
1 148,40 € –
5 143,95 € 3% / 4,45 €
10 140,98 € 5% / 7,42 €
20 136,53 € 8% / 11,87 €
50 130,59 € 12% / 17,81 €
Su richiesta
Sensore ottico, pulsante, 45x6,2x4mm, Sn: 30, 11-30V DC, 1x PNP/NPN push/pull, cavo 2m PVC, IP65, plastica ASA+PMMA, 1kHz, luce rossa non polarizzata, punto

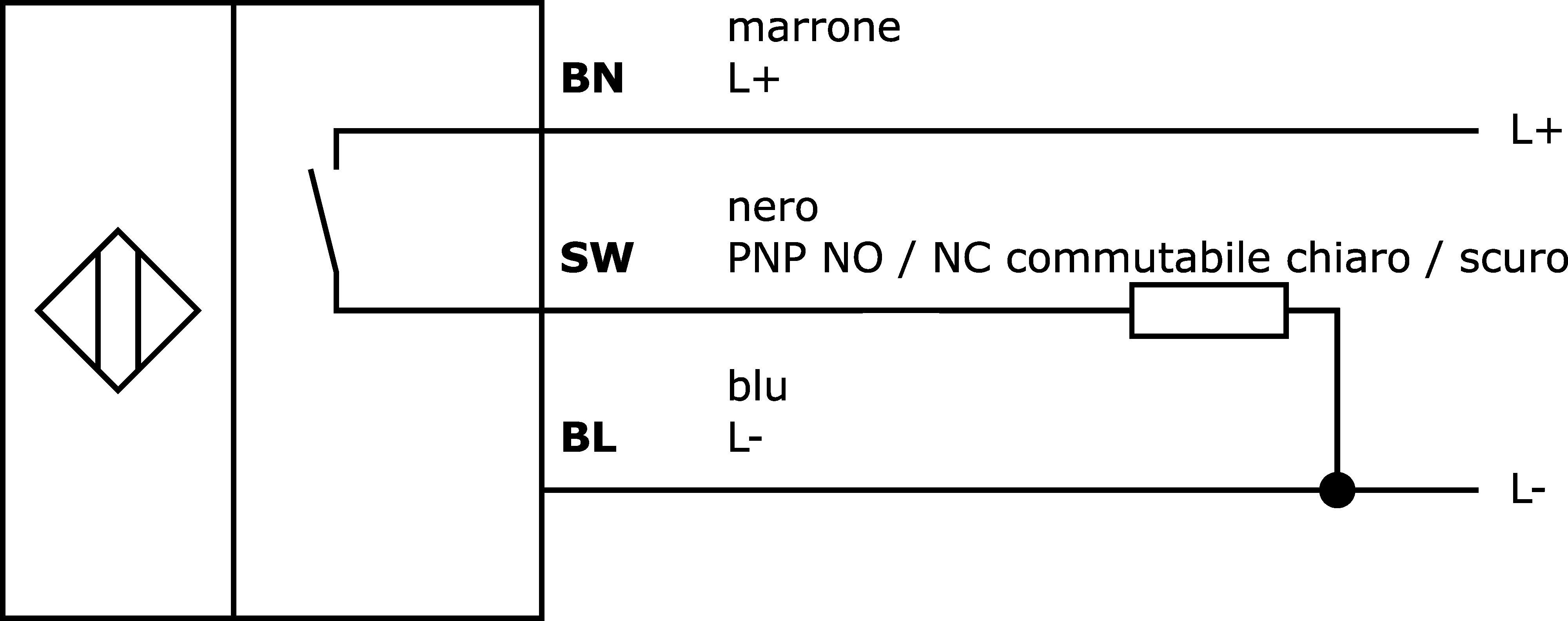

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Sensori ottici - Pulsante con soppressione dello sfondo

I sensori ottici funzionano senza contatto. Rilevano gli oggetti indipendentemente dalle loro proprietà (ad esempio, forma, colore, struttura superficiale, materiale). La modalità di funzionamento di base si basa sulla trasmissione e sulla ricezione della luce. Ne esistono tre tipi diversi: 1. il sensore a sbarramento è costituito da due dispositivi separati, un trasmettitore e un ricevitore, allineati tra loro. Se il fascio di luce tra i due dispositivi viene interrotto, l'uscita di commutazione integrata nel ricevitore cambia il suo stato. 2 Nel sensore a catarifrangente, il trasmettitore e il ricevitore si trovano in un unico dispositivo. Il fascio di luce trasmesso viene riflesso sul ricevitore da un riflettore da montare di fronte. Non appena il fascio di luce viene interrotto, l'uscita di commutazione integrata nel dispositivo cambia stato. 3. con il sensore di luce, il trasmettitore e il ricevitore sono in un unico dispositivo. Il raggio di luce trasmesso viene riflesso dall'oggetto da rilevare. Non appena il ricevitore rileva la luce riflessa, l'uscita di commutazione integrata nel dispositivo cambia stato.

Altre proprietà

Gamma di funzioni
Soppressione delle interferenze
Temperatura ambiente
-10 - 50°C
Mezzo di riferimento / oggetto
Materiale con riflettenza del 90%.

Proprietà elettriche

Tempo di risposta
0,5ms
Numero di uscite di commutazione
1
Esecuzione della funzione di commutazione
Contatto normalmente aperto (NO per PNP) Contatto normalmente chiuso (NC per NPN)
Progettazione del collegamento elettrico
Cavi
Progettazione dell'uscita di commutazione
Spingere/tirare
Corrente di commutazione nominale
50mA
Corrente a vuoto
30mA
Distanza di commutazione
30mm
Frequenza di commutazione
1.000Hz
Caduta di tensione
2V
Funzione touch
commutazione della luce
Perdita di tempo
0,5ms
Display
Display a LED
Protezione da cortocircuito, Protezione dall'inversione di polarità

Proprietà meccaniche

Diametro del cavo
2,5mm
Sezione del conduttore
0,1mm²
Numero di core
3
Design
Cuboide
Larghezza
4mm
Altezza
44,8mm
Lunghezza del cavo
2m
Lunghezza
6,2mm
Coppia massima di serraggio
0,25Nm
Classe di protezione (IP)
IP65
Materiale della superficie attiva del sensore
Plastica (PMMA)
Materiale dell'alloggiamento
Plastica ASA
Materiale della guaina del cavo
Plastica (PVC)

Proprietà ottiche

Tipo di luce
Luce rossa non polarizzata
Forma del fascio di luce
Punto
Lunghezza d'onda del sensore
660nm
Diametro dello spot luminoso nel punto focale
1mm
