Capteurs optiques - Détecteur avec élimination de l'arrière-plan
OTQ40100
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 148,40 € | – |
| 5 | 143,95 € | 3% / 4,45 € |
| 10 | 140,98 € | 5% / 7,42 € |
| 20 | 136,53 € | 8% / 11,87 € |
| 50 | 130,59 € | 12% / 17,81 € |
Sur demande
Capteur optique, bouton-poussoir, 45x6,2x4mm, Sn : 30, 11-30V DC, 1x PNP/NPN symétrique (Push/Pull), câble 2m PVC, IP65, plastique ASA+PMMA, 1kHz, lumière rouge non polarisée, point
Comparer
Capteurs optiques - Détecteur avec élimination de l'arrière-plan
Les capteurs optiques fonctionnent sans contact. Ils détectent des objets, indépendamment de leur nature (p. ex. forme, couleur, structure de surface, matériau). Leur fonctionnement de base repose sur l'émission et la réception de lumière. On distingue trois variantes : 1. la barrière unidirectionnelle se compose de deux appareils distincts, un émetteur et un récepteur, qui sont alignés l'un sur l'autre. Lorsque le faisceau lumineux est interrompu entre les deux appareils, la sortie de commutation intégrée au récepteur change d'état. 2) Dans le cas du système réflex, l'émetteur et le récepteur se trouvent dans un seul appareil. Le faisceau lumineux émis est réfléchi sur le récepteur par un réflecteur qui doit être monté en face. Dès que le faisceau lumineux est interrompu, la sortie de commutation intégrée dans l'appareil change d'état. 3) Dans le cas de la cellule photoélectrique, l'émetteur et le récepteur se trouvent dans un seul appareil. Le faisceau lumineux émis est réfléchi par l'objet à détecter. Dès que le récepteur détecte la lumière réfléchie, la sortie de commutation intégrée dans l'appareil change d'état.
Autres caractéristiques
- Fonctionnalités
- Température ambiante
- -10 - 50°C
- Milieu de référence / objet
- Matériau avec 90% de réflectivité
Caractéristiques électriques
- Temps de réponse
- 0,5ms
- Nombre de sorties de commutation
- 1
- Exécution de la fonction de commutation
- Contact à fermeture (NO pour PNP) Contact à ouverture (NC pour NPN)

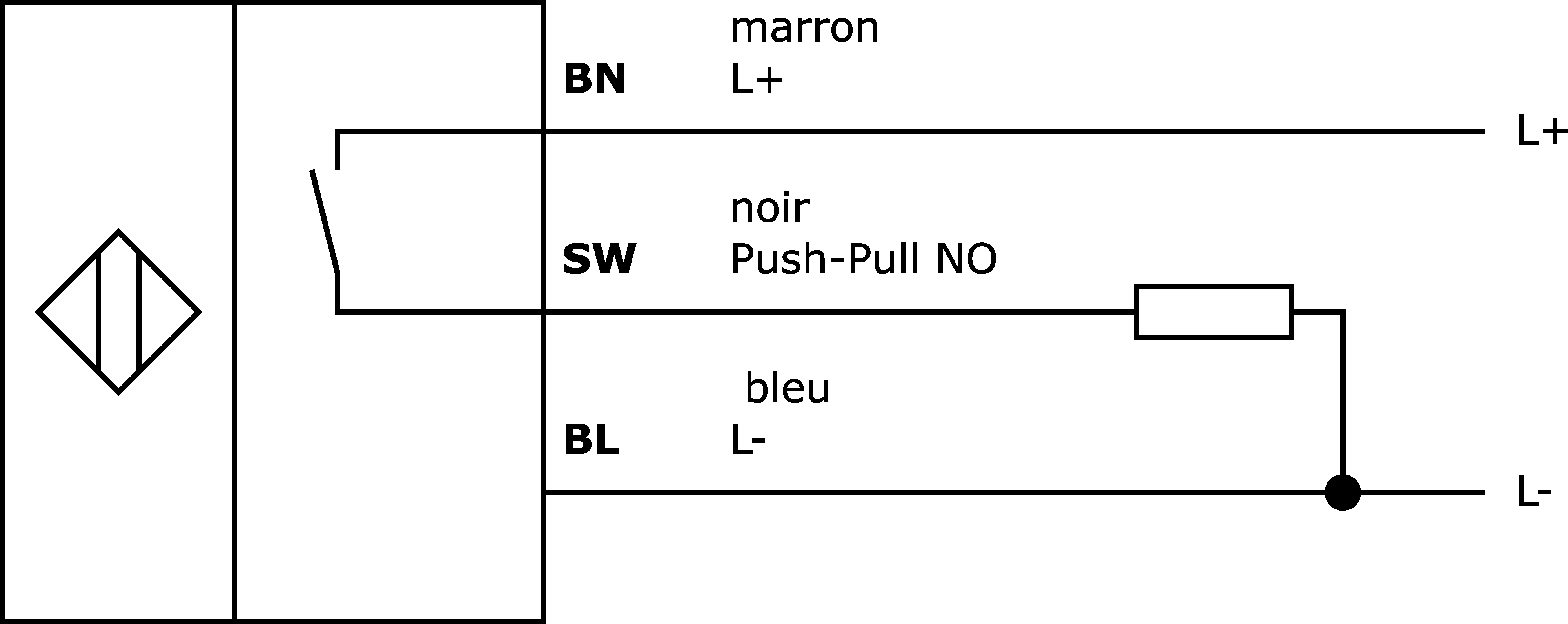

- Exécution du raccordement électrique
- Câble
- Version de la sortie de commutation
- push/pull
- Courant de coupure assigné
- 50mA
- Courant à vide
- 30mA
- Distance de commutation
- 30mm
- Fréquence de commutation
- 1 000Hz
- Chute de tension
- 2V
- Fonction tactile
- commutation claire
- Temps de chute
- 0,5ms
- Annonce
- Indicateur LED
Propriétés mécaniques
- Diamètre de la ligne
- 2,5mm
- Section de conducteur
- 0,1mm²
- Nombre de fils
- 3
- Forme de construction
- Parallélépipède rectangle
- Largeur
- 4mm
- Hauteur
- 44,8mm
- Longueur du câble
- 2m
- Longueur
- 6,2mm
- Couple de serrage maximal
- 0,25Nm
- Indice de protection (IP)
- IP65
- Matériau de la surface active du capteur
- Plastique (PMMA)
- Matériau du boîtier
- Plastique ASA
- Matériau de la gaine de câble
- Plastique (PVC)
Propriétés optiques
- Type de lumière
- Lumière rouge non polarisée
- Forme du faisceau lumineux
- Point
- Longueur d'onde du capteur
- 660nm
- Diamètre de la tache lumineuse au point focal
- 1mm
Trouvez des accessoires pour OTQ40100
dans ces groupes de produits :
Montage
Fixation modèle OTQ4
En stock
Système de montage pour AY000116
En stock
Stock à peine suffisant
Technique de raccordement
Borne à étapes inversées
Connecteur de câble M8 à 3 pôles à confectionner
Gaine de protection
Module logique rail DIN
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 1.2 MB
-
pdfFiche de données individuellesPDF-Fichier, 1.0 MB
Dessins
Conformité du produit
-
pdfDéclaration de conformité ULPDF-Fichier, 98 KB
-
pdfDéclaration de conformité UKCAPDF-Fichier, 474 KB
-
pdfConformité des matériauxPDF-Fichier, 482 KB
-
pdfDéclaration de conformité de l'UEPDF-Fichier, 255 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 248 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 243 KB
Liens
Dépliant sur les produits
-
pdfFlyer food and beveragePDF-Fichier, 1.7 MB
-
pdfSolutions de détection pour l'industrie du filmPDF-Fichier, 2.7 MB
-
pdfDes produits qui enthousiasmentPDF-Fichier, 8.5 MB
Livre blanc
-
pdfWhitepaper food productionPDF-Fichier, 901 KB
-
pdfWhitepaper optical sensorsPDF-Fichier, 658 KB
-
pdfWhitepaper miniature sensorsPDF-Fichier, 588 KB
Applications
| Classification | Classe |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Numéro d'homologation UL / CSA | E486083 |
| Conforme à la norme OzDS | Oui |
| Conforme au POP | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 100 Capteurs optiques |
| Dimensions de l'emballage | 77 x 25 x 123mm |
| Poids brut | 40g |
| 0,07kg CO₂e | |
| Numéro de tarif douanier | 85365019 |
| Numéro WEEE | 40951076 |
