Sensores ópticos - Sensores de reflexão difusa com supressão de fundo

OTQ40100

OTQ40100
Preço de tabela
148,40 €
montante preço desconto
1 148,40 € –
5 143,95 € 3% / 4,45 €
10 140,98 € 5% / 7,42 €
20 136,53 € 8% / 11,87 €
50 130,59 € 12% / 17,81 €
A pedido
sensor óptico, sensor de reflexão difusa, 45x6,2x4mm, Sn: 30, 11-30V DC, 1x PNP/NPN Push-pull, Cabo 2m PVC, IP65, Plástico ASA+PMMA, 1kHz, Luz vermelha sem polaridade, Ponto

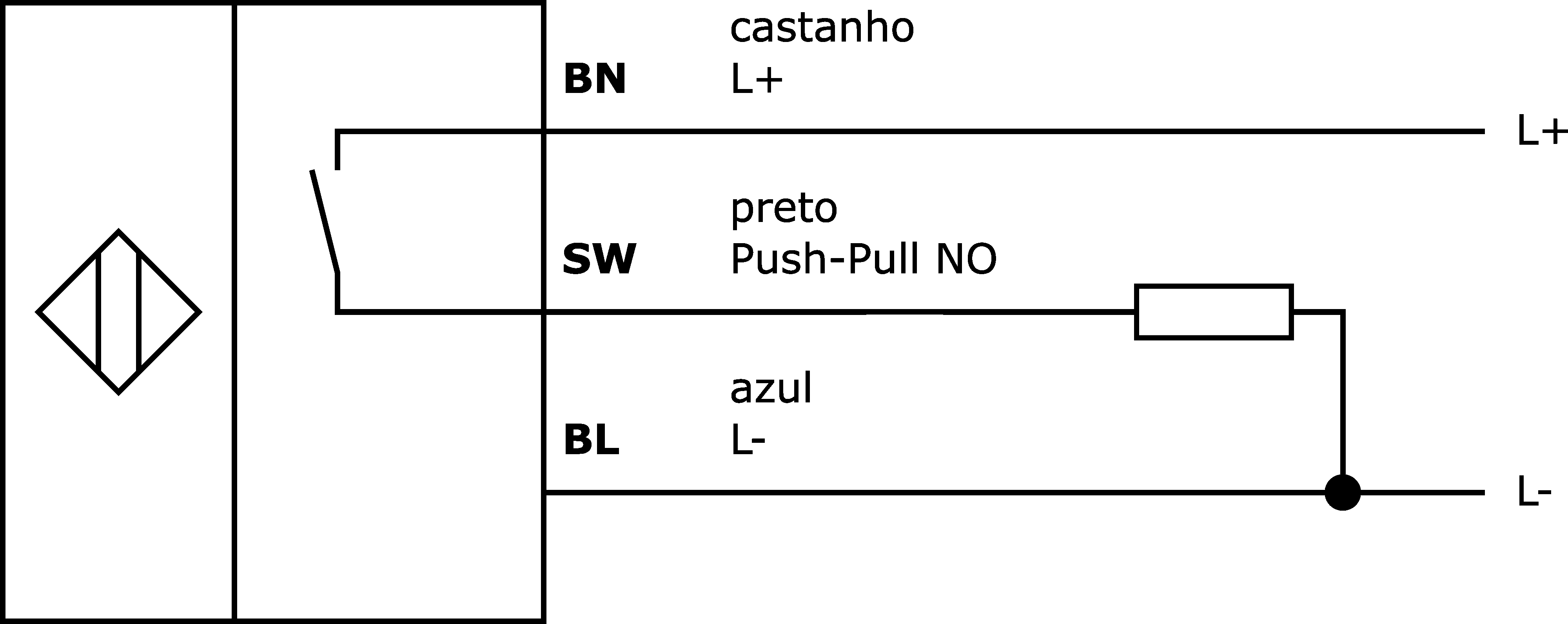

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Sensores ópticos - Sensores de reflexão difusa com supressão de fundo

Os sensores ópticos funcionam sem contacto. Detectam objectos independentemente das suas características (por exemplo, forma, cor, estrutura da superfície, material). O princípio básico de funcionamento baseia-se na transmissão e recepção de luz. Existem três versões diferentes: 1. O sensor de feixe de luz consiste em dois dispositivos separados, um transmissor e um receptor, que estão alinhados um com o outro. Se o feixe de luz entre os dois dispositivos for interrompido, a saída de comutação integrada no receptor altera o seu estado. 2. Com o sensor retrorreflector, o emissor e o receptor estão localizados num único dispositivo. O feixe de luz emitido é reflectido de volta para o receptor por um reflector que deve ser montado em frente ao dispositivo. Assim que o feixe de luz é interrompido, a saída de comutação integrada no dispositivo muda o seu estado. 3. Com o sensor de reflexão difusa, o emissor e o receptor estão num único dispositivo. O feixe de luz emitido é reflectido pelo objecto que deve ser detectado. Assim que o receptor detecta a luz reflectida, a saída de comutação integrada no dispositivo muda o seu estado.

Outras propriedades

Âmbito das funções
Supressão de interferências
Temperatura ambiente
-10 - 50°C
Meio de referência / objecto
Material com 90% de reflectividade

Propriedades eléctricas

Tempo de resposta
0,5ms
Número de saídas de comutação
1
Execução da função de comutação
Contacto normalmente aberto (NO para PNP) Contacto normalmente fechado (NC para NPN)
Concepção da ligação eléctrica
Cabo
Versão de saída de comutação
Push-pull (empurrar/puxar)
Corrente nominal de comutação
50mA
Corrente em vazio
30mA
Distância de comutação
30mm
Frequência de comutação
1.000Hz
Queda de tensão
2V
Função táctil
comutação de luz
Tempo de Outono
0,5ms
Ecrã
Ecrã LED
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade

Propriedades mecânicas

Diâmetro do cabo
2,5mm
Secção transversal do condutor
0,1mm²
Número do fio
3
Tipo
Cubóide
Largo
4mm
Altura
44,8mm
Comprimento do cabo
2m
Comprimento
6,2mm
Binário de aperto máximo
0,25Nm
Classe de protecção (IP)
IP65
Material da superfície activa do sensor
Plástico (PMMA)
Material do invólucro
Plástico ASA
Material da bainha do cabo
Plástico (PVC)

Propriedades ópticas

Tipo de luz
Luz vermelha não polarizada
Forma do feixe de luz
Artigo
Comprimento de onda do sensor
660nm
Diâmetro do ponto de luz no ponto focal
1mm
Pode encontrar acessórios para OTQ40100 nestes grupos de produtos:

Montagem

Fixação da concepção do material OTQ4

AO000154
AO000154
acessórios ópticos, Adaptador, Alumínio
34,30 €
O seu preço
Disponível
AO000163
AO000163
acessórios ópticos, Kit de fixação, M6 75long, Metal
16,50 €
O seu preço
Disponível
AY000116
AY000116
sensor de acessórios, kit de fixação, Metal, junta esférica
32,20 €
O seu preço
Disponível

Sistema de montagem para AY000116

AY000116
AY000116
sensor de acessórios, kit de fixação, Metal, junta esférica
32,20 €
O seu preço
Disponível
AY000159
AY000159
Acessórios do sensor, tubo de montagem, Ø12mm 200long, alumínio anodizado/anodizado
7,10 €
O seu preço
Disponível
AY000160
AY000160
Acessórios do sensor, tubo de montagem, Ø12mm 500long, alumínio anodizado/anodizado
9,90 €
O seu preço
Escassa
AY000161
AY000161
Acessórios do sensor, suporte de grampo de pé, Ø38mm 25 de altura, alumínio
21,80 €
O seu preço
Disponível
AY000162
AY000162
Acessórios, íman, Ø43mm, neodímio-ferro-boro, rosca interna M5, borracha
16,70 €
O seu preço
Disponível
AY000164
AY000164
Acessórios para sensores, suporte de terminal de montagem em superfície, 16x32x16mm, rosca interna 6, alumínio
10,30 €
O seu preço
Disponível

Tecnologia de ligação

Bainha

AY000141
AY000141
Bainha de plástico, Ø17mm, Diâmetro interior 10mm, -40-250°C, Fibra de vidro com borracha de silicone, Resistência a…
39,30 €
O seu preço
Disponível

Calha superior do módulo lógico

VL250100
VL250100
Módulo lógico, 49x80x26mm, AND, 4 vezes, 10-35V DC, lado do sensor Grampo, lado do controlo Grampo, IP40, Plástico
74,50 €
O seu preço
Disponível
VL250120
VL250120
Módulo lógico, 49x80x26mm, OR, 4 vezes, 10-35V DC, lado do sensor Fixação, lado do controlo Fixação, IP40, Plástico
74,50 €
O seu preço
Disponível
VL530100
VL530100
Módulo lógico, 100x118x22mm, AND/OR, 8gang, 10-30V DC, terminais no lado do sensor, terminais no lado do controlo, IP40,…
154,00 €
O seu preço
Disponível

Conectores de cabo M8 de 3 pinos acopláveis em campo

VK003076
VK003076
Conector de cabo, angular, adequado para auto-montagem, ligação de soldadura, 4A, 60V, -40-85°C, M8 macho (conector) 3…
12,70 €
O seu preço
Disponível
VK003078
VK003078
Conector de cabo, Reto, Adequado para auto-montagem, Ligação de soldadura, Ø3,5-5mm, 4A, 60V, -40-85°C, M8 macho…
11,40 €
O seu preço
Escassa
VK003176
VK003176
Conector de cabo, angular, adequado para auto-montagem, ligação de parafuso, Ø5mm, 4A, 60V, -40-85°C, M8 macho…
24,80 €
O seu preço
Disponível
VK003178
VK003178
Conector de cabo, Reto, Adequado para auto-montagem, Ligação de parafuso, Ø3,5-5mm, 4A, 60V, -40-85°C, M8 macho…
11,60 €
O seu preço
Disponível
VK003S78
VK003S78
Conector de cabo, recto, adequado para auto-montagem, ligação rápida, Ø4-5,1mm, 4A, 32V, -25-85°C, M8 macho (conector) 3…
13,00 €
O seu preço
Disponível

Inversores - terminal

VY850001
VY850001
Inversor/Inversão de sinal/atraso de desactivação, 85x65x18mm, 0.01-10s, 12-30V DC, 1x NC/NO, Clamp 8pin, IP40,…
87,20 €
O seu preço
Disponível
VY850002
VY850002
Inversor/Inversão de sinal/atraso de desactivação, 85x65x18mm, 0.01-10s, 12-30V DC, 1x NC/NO, Clamp 8pin, IP40,…
87,20 €
O seu preço
Escassa
VY85C102
VY85C102
Inversor/sinal-inversão/atraso de activação, 85x65x18mm, 0.01-10s, 10-30V DC, 1x NC/NO, Clamp 8pin, IP40, Plástico,…
87,20 €
O seu preço
Escassa
Classificação Classe
eClass-7.0 27270904
eClass-7.1 27270904
eClass-8.0 27270904
eClass-9.0 27270904
eClass-9.1 27270904
ETIM-6.0 EC002719
ETIM-7.0 EC002719
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Número de aprovação UL / CSA E486083
Conformidade com OzDS Sim
Compatível com POP Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 100 sensores ópticos
dimensões da embalagem 77 x 25 x 123mm
Peso bruto 40g
Pegada de CO2 0,07kg CO₂e
Número da pauta aduaneira 85365019
Número WEEE 40951076
