Capteurs de flux - Mesure de la consommation d'eau

SM910021

SM910021
Prix catalogue
789,70 €
Quantité Prix Économies
1 789,70 € –
5 766,01 € 3% / 23,69 €
10 750,22 € 5% / 39,49 €
20 726,52 € 8% / 63,18 €
50 694,94 € 12% / 94,76 €
Sur demande
Capteur de débit, eau, magnétique-inductif, 72x68x68mm, G 3/4", 19-30V DC, Push/Pull programmable/configurable, 0/2-10V / 0/4-20mA, connecteur M12 4 pôles, inox 1.4404, résistance à la pression 16bar, 0,2-50l/min

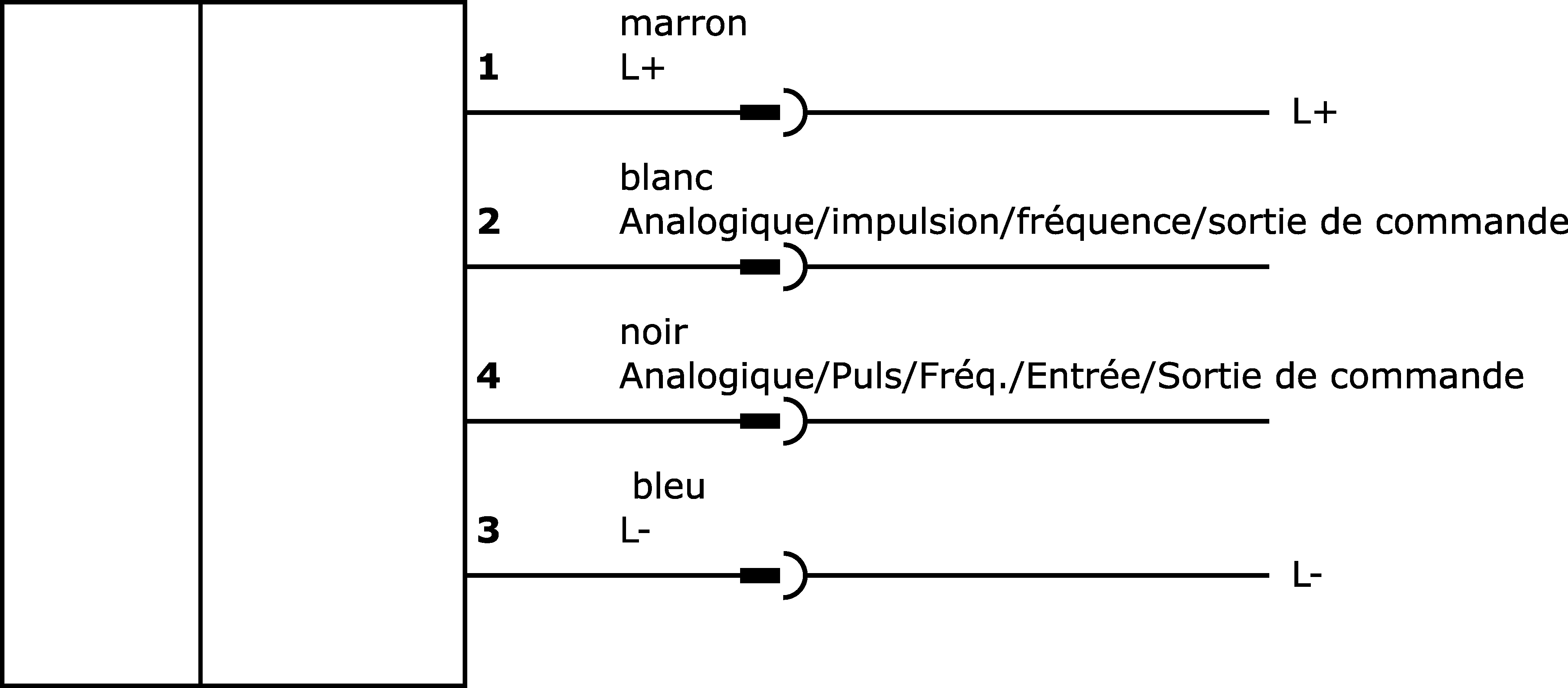

Schéma de connexion
Croquis coté
Modèle 3D
Comparer

Capteurs de flux - Mesure de la consommation d'eau

Lorsqu'un liquide électriquement conducteur se déplace transversalement à un champ magnétique, une tension dépendant de la vitesse d'écoulement est générée perpendiculairement à ce champ magnétique. Cette tension est mesurée par des électrodes situées dans la paroi du tube de mesure. Des microcontrôleurs évaluent cette tension, calculent le débit et l'affichent à l'écran. Pour le traitement ultérieur, un signal analogique ainsi qu'une sortie de commutation à transistor sont disponibles.

Autres caractéristiques

Convient pour
Liquides conducteurs
Température ambiante
-20 - 60°C
Précision de mesure
≤± (0,8% de la valeur mesurée + 0,5% de la fin de la plage de mesure)
Milieu de référence / objet
Eau

Caractéristiques électriques

Nombre de sorties de commutation
2
Exécution de la fonction de commutation
programmable/configurable
Exécution de la sortie analogique
0 - 10V, 0 - 20mA, 4 - 20mA, 2 - 10V
Exécution du raccordement électrique
Connecteur M12
Version de la sortie de commutation
push/pull
Version de la sonde de température
PT1000
Courant de coupure assigné
200mA
Procédure de réglage
Paramétrage
Courant à vide
200mA
Nombre de pôles
4
Répétabilité relative
0,2%
Principe de mesure
magnéto-inductif
Précision de mesure de la température
<±2°C ( courant > 0,2m/S )
Conductivité minimale
20µS/cm
Temps de réponse du flux t90 (sortie alarme / impulsion / fréquence)
0,1s
Temps de réponse du flux t90 (sortie analogique)
1s
Temps de réponse température t90 (sortie de signal)
20s
Plage de mesure du volume d'écoulement
0,2 - 50l/min
Annonce
Indicateur LED, Écran TFT

Propriétés mécaniques

Exécution du raccord de processus
G3/4 pouce
Forme de construction
Parallélépipède rectangle
Largeur
72mm
Résistance à la compression
16bar
Hauteur
68mm
Longueur
68mm
Température du fluide
-20 - 70°C
Indice de protection (IP)
IP67
Matériau du boîtier
Acier inoxydable 1.4404
Matériau du capteur de mesure
Acier inoxydable 1.4404
Matériau du joint d'étanchéité au niveau du raccord de process
Plastique (FKM)
Matériau de la fenêtre d'affichage
Plastique (PMMA)
Parcours d'entrée
3 x diamètre nominal
Parcours de sortie
2 x diamètre nominal
Viscosité maximale
70mm²/s
