Sensori di flusso - Misura del consumo di acqua

SM910021

SM910021
Prezzo di listino
789,70 €
Quantità Prezzo Risparmio
1 789,70 € –
5 766,01 € 3% / 23,69 €
10 750,22 € 5% / 39,49 €
20 726,52 € 8% / 63,18 €
50 694,94 € 12% / 94,76 €
Su richiesta
Sensore di flusso, acqua, magnetico-induttivo, 72x68x68mm, G 3/4", 19-30V DC, push/pull programmabile/configurabile, 0/2-10V / 0/4-20mA, connettore M12 a 4 pin, acciaio inox 1.4404, resistenza alla pressione 16bar, 0,2-50l/min

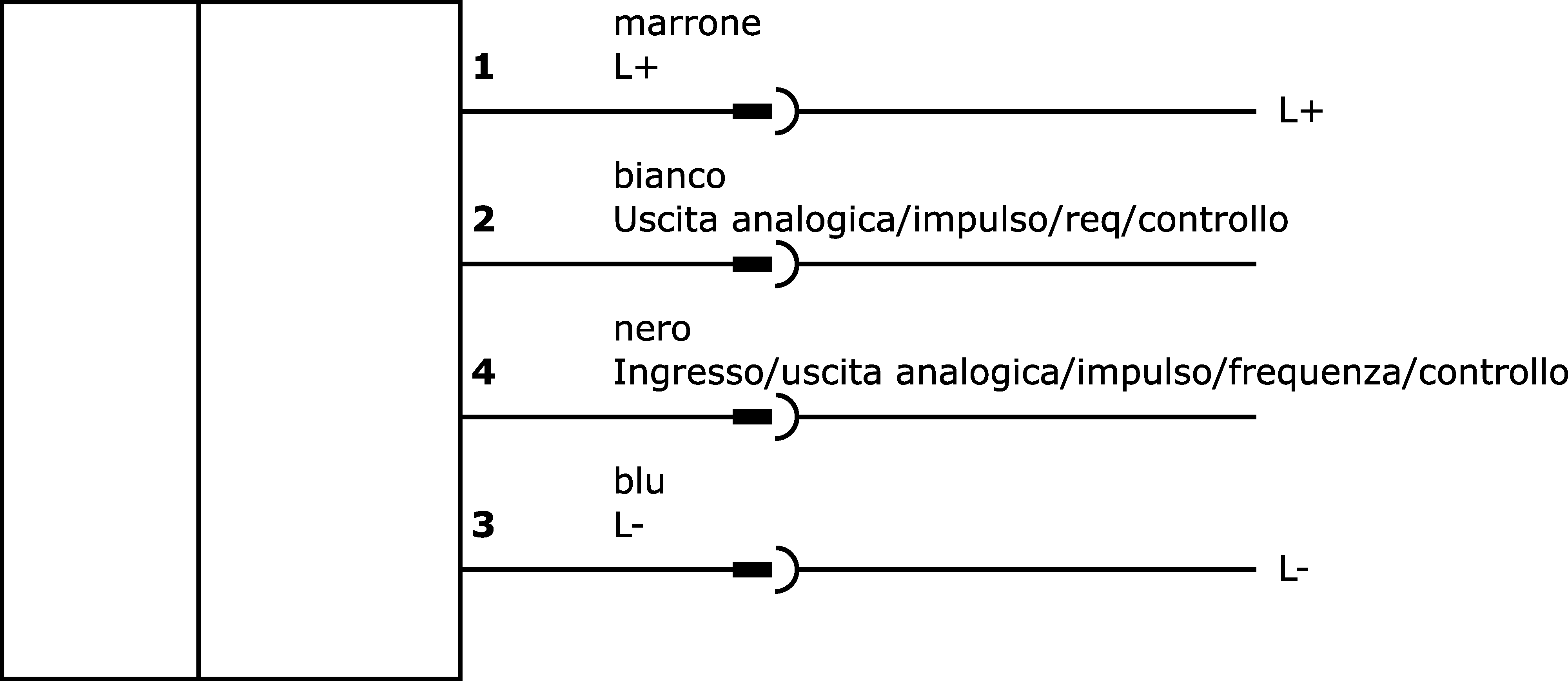

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Sensori di flusso - Misura del consumo di acqua

Se un liquido elettricamente conduttivo si muove attraverso un campo magnetico, si genera una tensione perpendicolare a questo campo magnetico in funzione della portata. Questa tensione viene misurata da elettrodi situati nella parete del tubo di misura. I microcontrollori analizzano questa tensione, calcolano la portata e la visualizzano sul display. Per un'ulteriore elaborazione sono disponibili un segnale analogico e un'uscita di commutazione a transistor.

Altre proprietà

Adatto per
Liquidi conduttivi
Temperatura ambiente
-20 - 60°C
Precisione di misura
≤± (0,8% x valore misurato + 0,5% x fine campo di misura)
Mezzo di riferimento / oggetto
Acqua

Proprietà elettriche

Numero di uscite di commutazione
2
Esecuzione della funzione di commutazione
Programmabile/configurabile
Progettazione dell'uscita analogica
0 - 10V, 0 - 20mA, 4 - 20mA, 2 - 10V
Progettazione del collegamento elettrico
Connettore M12
Progettazione dell'uscita di commutazione
Spingere/tirare
Progettazione del sensore di temperatura
PT1000
Corrente di commutazione nominale
200mA
Procedura di impostazione
Parametrizzazione
Corrente a vuoto
200mA
Numero di pali
4
Ripetibilità relativa
0,2%
Principio di misura
magnetico-induttivo
Precisione di misura della temperatura
<±2°C ( flusso > 0,2m/S )
Conducibilità minima
20µS/cm
Tempo di risposta del flusso t90 (allarme / impulso / uscita di frequenza)
0,1s
Tempo di risposta del flusso t90 (uscita analogica)
1s
Tempo di risposta temperatura t90 (uscita segnale)
20s
Campo di misura del volume di flusso
0,2 - 50l/min
Display
Display a LED, Display TFT
Protezione da cortocircuito, Protezione dall'inversione di polarità

Proprietà meccaniche

Progettazione della connessione al processo
G3/4 di pollice
Design
Cuboide
Larghezza
72mm
Resistenza alla compressione
16bar
Altezza
68mm
Lunghezza
68mm
Temperatura media
-20 - 70°C
Classe di protezione (IP)
IP67
Materiale dell'alloggiamento
Acciaio inox 1.4404
Materiale del sensore
Acciaio inox 1.4404
Materiale della guarnizione sulla connessione al processo
Plastica (FKM)
Materiale della finestra di visualizzazione
Plastica (PMMA)
Distanza di rodaggio
3 x diametro nominale
Sezione di uscita
2 x diametro nominale
Viscosità massima
70mm²/s
Trova gli accessori per SM910021 in questi gruppi di prodotti:

Gateway

Acquisizione dei dati di processo

BY000002
BY000002
Gateway IIoT, modulo master, 25x139x110 mm, RS485, CAN, 6x DI/DO, 4x 0-10V / 4-20mA, USB, terminale, IP20
968,00 €
Il tuo prezzo
In magazzino

Montaggio

Montaggio per SMxx002x

AS000017
AS000017
Set di staffe di fissaggio per accessori, 124x69,5x12 mm, acciaio inox
44,90 €
Il tuo prezzo
Su richiesta

Tecnologia di connessione

Prese per cavi M12 a 4 fili con schermatura

VK205321
VK205321
Cavo di collegamento, 2 m, presa M12 a 4 poli angolata, estremità libera del cavo, 4x0,34 mm², PUR (poliuretano), Ø5,5…
22,80 €
Il tuo prezzo
In magazzino
VK205325
VK205325
Cavo di collegamento, 2 m, presa M12 a 4 poli diritti, estremità libera, 4x0,34 mm², PUR (poliuretano), Ø5,5 mm, 250 V,…
22,80 €
Il tuo prezzo
Carenza di scorte
VK505321
VK505321
Cavo di collegamento, 5 m, presa M12 a 4 poli angolata, estremità libera del cavo, 4x0,34 mm², PUR (poliuretano), Ø5,5…
28,40 €
Il tuo prezzo
In magazzino
VK505325
VK505325
Cavo di collegamento, 5 m, presa M12 a 4 pin, estremità libera, 4x0,34 mm², PUR (poliuretano), Ø5,5 mm, 250 V, -25-90°C,…
28,40 €
Il tuo prezzo
In magazzino
VKA05321
VKA05321
Cavo di collegamento, 10 m, presa M12 a 4 poli angolata, estremità libera del cavo, 4x0,34 mm², PUR (poliuretano), Ø5,5…
39,10 €
Il tuo prezzo
In magazzino
VKA05325
VKA05325
Cavo di collegamento, 10 m, connettore M12 a 4 poli diritto, estremità libera, 4x0,34 mm², PUR (poliuretano), Ø5,5 mm,…
39,10 €
Il tuo prezzo
In magazzino
VKAE5325
VKAE5325
Cavo di collegamento, 15 m, presa M12 a 4 pin, estremità libera, 4x0,34 mm², PUR (poliuretano), Ø5,5 mm, 250 V,…
50,00 €
Il tuo prezzo
Carenza di scorte
VKB05321
VKB05321
Cavo di collegamento, 20 m, presa M12 a 4 poli angolata, estremità libera del cavo, 4x0,34 mm², PUR (poliuretano), Ø5,5…
60,60 €
Il tuo prezzo
Carenza di scorte
VKB05325
VKB05325
Cavo di collegamento, 20 m, connettore M12 a 4 poli diritto, estremità libera del cavo, 4x0,34 mm², PUR (poliuretano),…
60,60 €
Il tuo prezzo
In magazzino

Prese per cavo M12 a 5 fili con schermatura

VK205621
VK205621
Cavo di collegamento, 2 m, presa M12 a 5 pin angolata, estremità libera del cavo, 5x0,34 mm², PUR (poliuretano), Ø6 mm,…
24,00 €
Il tuo prezzo
In magazzino
VK205625
VK205625
Cavo di collegamento, 2 m, connettore M12 a 5 poli diritto, estremità libera del cavo, 5x0,34 mm², PUR (poliuretano), Ø6…
24,00 €
Il tuo prezzo
Carenza di scorte
VK505621
VK505621
Cavo di collegamento, 5 m, presa M12 a 5 pin angolata, estremità libera del cavo, 5x0,34 mm², PUR (poliuretano), Ø6 mm,…
29,80 €
Il tuo prezzo
In magazzino
VK505625
VK505625
Cavo di collegamento, 5 m, presa M12 a 5 pin, estremità libera, 5x0,34 mm², PUR (poliuretano), Ø6 mm, 60 V, -25-90 °C,…
29,80 €
Il tuo prezzo
In magazzino
VKA05621
VKA05621
Cavo di collegamento, 10 m, presa M12 a 5 poli angolata, estremità libera del cavo, 5x0,34 mm², PUR (poliuretano), Ø6…
42,20 €
Il tuo prezzo
In magazzino
VKA05625
VKA05625
Cavo di collegamento, 10 m, connettore M12 a 5 poli diritto, estremità libera del cavo, 5x0,34 mm², PUR (poliuretano),…
42,20 €
Il tuo prezzo
In magazzino
VKAE5625
VKAE5625
Cavo di collegamento, 15 m, connettore M12 a 5 poli diritto, estremità libera del cavo, 5x0,34 mm², PUR (poliuretano),…
51,90 €
Il tuo prezzo
In magazzino
VKB05621
VKB05621
Cavo di collegamento, 20 m, presa M12 a 5 pin angolata, estremità libera del cavo, 5x0,34 mm², PUR (poliuretano), Ø5,6…
62,80 €
Il tuo prezzo
In magazzino
VKB05625
VKB05625
Cavo di collegamento, 20 m, connettore M12 a 5 poli diritto, estremità libera del cavo, 5x0,34 mm², PUR (poliuretano),…
62,00 €
Il tuo prezzo
In magazzino
Classificazione Classe
eClass-7.0 27371815
eClass-7.1 27371815
eClass-8.0 27371815
eClass-9.0 27371815
eClass-9.1 27371815
ETIM-6.0 EC002580
ETIM-7.0 EC002580
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Compatibile con POP Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 300 Sensori di flusso
Dimensioni dell'imballaggio 138 x 95 x 210mm
Peso lordo 1.227g
5,16kg CO₂e
Numero di tariffa doganale 90261021
Numero WEEE 40951076
