Sensores de caudal - Medição do consumo de água

SM910021

SM910021
Preço de tabela
789,70 €
montante preço desconto
1 789,70 € –
5 766,01 € 3% / 23,69 €
10 750,22 € 5% / 39,49 €
20 726,52 € 8% / 63,18 €
50 694,94 € 12% / 94,76 €
A pedido
Sensor de caudal, água, magnético-indutivo, 72x68x68mm, G 3/4", 19-30V DC, push/pull programável/configurável, 0/2-10V / 0/4-20mA, conector M12 de 4 pinos, aço inoxidável 1.4404, resistência à pressão 16bar, 0,2-50l/min

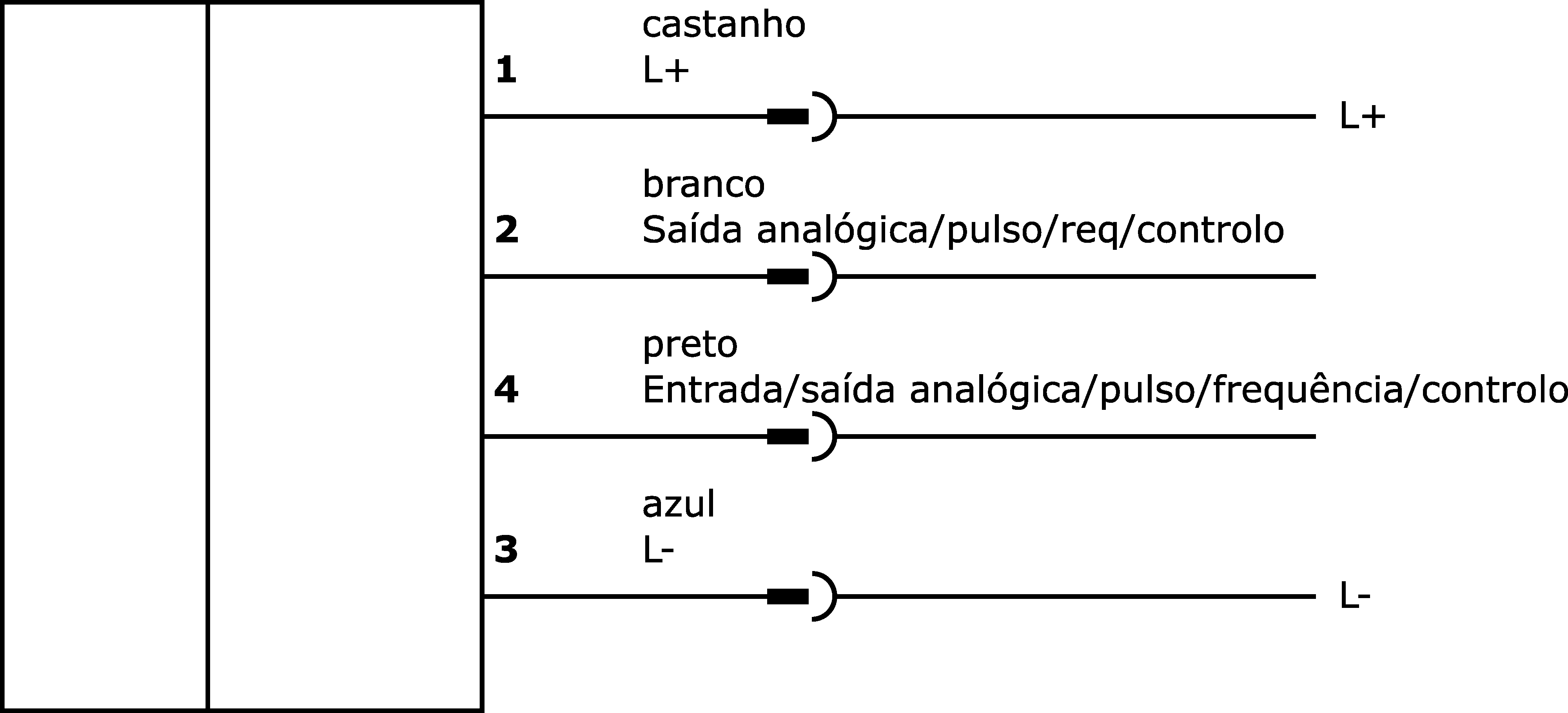

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Sensores de caudal - Medição do consumo de água

Se um líquido condutor de electricidade se mover através de um campo magnético, é gerada uma tensão verticalmente a este campo magnético que depende da velocidade do fluxo. Esta tensão é medida por eléctrodos localizados na parede do tubo de medição. Os microcontroladores avaliam esta tensão, calculam o caudal e mostram-no no visor. Um sinal analógico e uma saída de comutação de transístor estão disponíveis para processamento posterior.

Outras propriedades

Adequado para
Líquidos condutores
Temperatura ambiente
-20 - 60°C
Exactidão da medição
≤± (0,8% do valor medido + 0,5% do fim do intervalo de medição)
Meio de referência / objecto
Água

Propriedades eléctricas

Número de saídas de comutação
2
Execução da função de comutação
programável/configurável
Versão de saída analógica
0 - 10V, 0 - 20mA, 4 - 20mA, 2 - 10V
Concepção da ligação eléctrica
Conector M12
Versão de saída de comutação
Push-pull (empurrar/puxar)
Concepção do sensor de temperatura
PT1000
Corrente nominal de comutação
200mA
Procedimento de definição
Parametrização
Corrente em vazio
200mA
Número de postes
4
Repetibilidade relativa
0,2%
Princípio de medição
magnético-indutivo
Precisão de medição da temperatura
<±2°C ( caudal > 0,2m/S )
Condutividade mínima
20µS/cm
Fluxo de tempo de resposta t90 (alarme / impulso / saída de frequência)
0,1s
Fluxo de tempo de resposta t90 (saída analógica)
1s
Tempo de resposta da temperatura t90 (saída de sinal)
20s
Gama de medição caudal
0,2 - 50l/min
Ecrã
Ecrã LED, Ecrã TFT
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade

Propriedades mecânicas

Concepção da ligação ao processo
G3/4 polegadas
Tipo
Cubóide
Largo
72mm
Resistência à compressão
16bar
Altura
68mm
Comprimento
68mm
Temperatura média
-20 - 70°C
Classe de protecção (IP)
IP67
Material do invólucro
Aço inoxidável 1.4404
Material do transdutor
Aço inoxidável 1.4404
Material do vedante na ligação ao processo
Plástico (FKM)
Material da janela de visualização
Plástico (PMMA)
Via de entrada
3 x diâmetro nominal
Secção de saída
2 x diâmetro nominal
Viscosidade máxima
70mm²/s
