Sensores de flujo - medición del consumo de agua
SM910021
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 789,70 € | – |
| 5 | 766,01 € | 3% / 23,69 € |
| 10 | 750,22 € | 5% / 39,49 € |
| 20 | 726,52 € | 8% / 63,18 € |
| 50 | 694,94 € | 12% / 94,76 € |
A petición
Sensor de flujo, agua, magnético-inductivo, 72x68x68mm, G 3/4", 19-30V DC, push/pull programable/configurable, 0/2-10V / 0/4-20mA, conector M12 de 4 polos, acero inoxidable 1.4404, resistencia a la presión 16bar, 0,2-50l/min
Comparar
Sensores de flujo - medición del consumo de agua
Si un líquido conductivo se mueve a través de un campo magnético, se genera una tensión perpendicular a este campo magnético que depende del caudal. Se mide con electrodos situados en la pared del tubo de medición. Los microcontroladores evalúan esta tensión, calculan el caudal y lo muestran en la pantalla. Se dispone de una señal analógica y una salida de conmutación de transistores para su posterior procesamiento.
Datos eléctricos
- Cantidad de salidas de conmutación
- 2
- Ejecución de la función de conmutación
- programable/configurable
- Versión de la salida analógica
- 0 - 10V, 0 - 20mA, 4 - 20mA, 2 - 10V

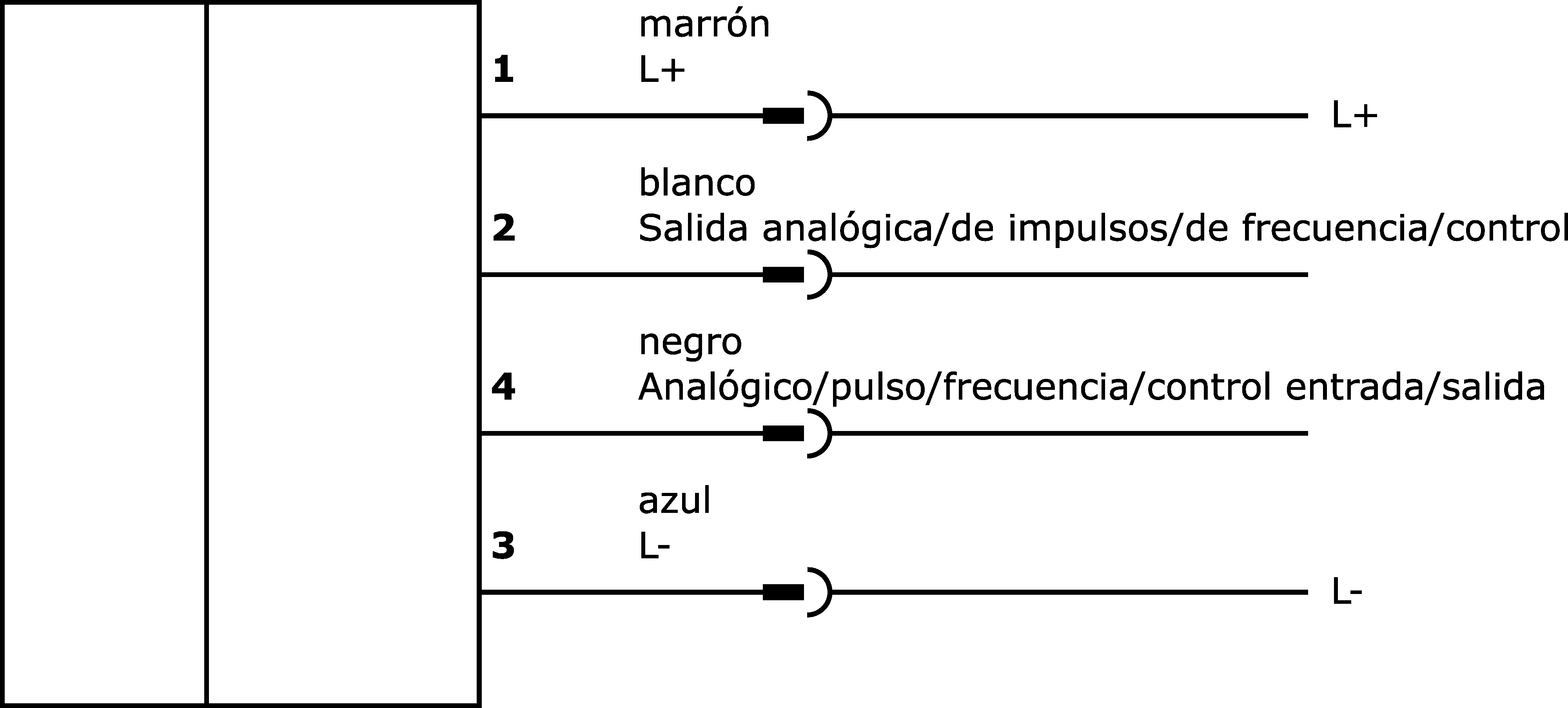

- Versión de la conexión eléctrica
- Conector M12
- Versión de la salida de conmutación
- Push-pull
- Versión del sensor de temperatura
- PT1000
- Corriente de conmutación asignada
- 200mA
- Procedimiento de ajuste
- Parametrización
- Corriente en vacío
- 200mA
- Número de polos
- 4
- Repetibilidad relativa
- 0,2%
- Principio de medición
- magnético-inductivo
- Exactitud de medición de la temperatura
- <±2 °C ( flujo > 0,2 m/s)
- Conductividad mínima
- 20µS/cm
- Tiempo de respuesta flujo t90 (salida de alarma/impulso/frecuencia)
- 0,1s
- Tiempo de respuesta flujo t90 (salida analógica)
- 1s
- Tiempo de respuesta temperatura t90 (salida de señalización)
- 20s
- volumen de caudal del campo de medición
- 0,2 - 50l/min
- Pantalla
- pantalla LED, Pantalla TFT
Datos mecánicos
- Versión de la conexión al proceso
- G3/4"
- Diseño
- Cubo
- Ancho
- 72mm
- Resistencia a la presión
- 16bar
- Altura
- 68mm
- Longitud
- 68mm
- Temperatura del medio
- -20 - 70°C
- Grado de protección (IP)
- IP67
- Material de la carcasa
- Acero inoxidable 1.4404
- Material del transductor de medida
- Acero inoxidable 1.4404
- Material de la junta en la conexión de proceso
- Plástico (FKM)
- Material de la ventana de la pantalla
- Plástico (PMMA)
- Recorrido de entrada
- 3x diámetro nominal
- Recorrido de salida
- 2x diámetro nominal
- Viscosidad máxima
- 70mm²/s
Otros datos
- Apropiado para
- Líquidos conductores
- Temperatura ambiente
- -20 - 60°C
- Exactitud de medición
- ≤± (0,8 % del valor medido + 0,5 % del final del rango de medición)
- Medio / objeto de referencia
- agua
