Průtokové snímače - Měření spotřeby vody

SM910021

SM910021
Ceníková cena
789,70 €
Množství Cena Úspory
1 789,70 € –
5 766,01 € 3% / 23,69 €
10 750,22 € 5% / 39,49 €
20 726,52 € 8% / 63,18 €
50 694,94 € 12% / 94,76 €
Na vyžádání
Snímač měření průtoku, voda, magneticko-indukční, 72x68x68mm, G 3/4", 19-30V DC, push/pull programovatelný/konfigurovatelný, 0/2-10V / 0/4-20mA, M12-konektor 4pólový, nerez 1.4404, tlaková odolnost 16bar, 0,2-50l/min

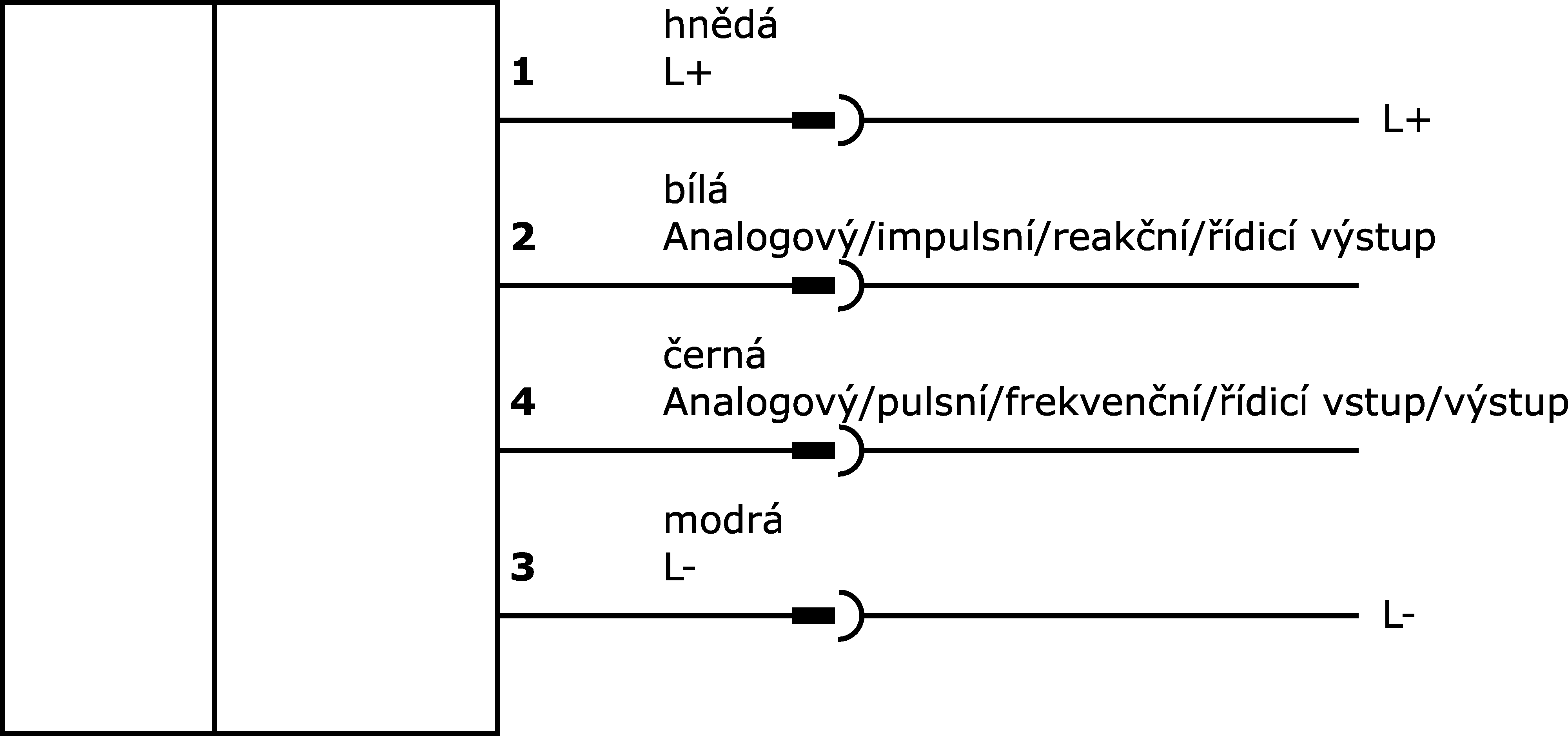

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Průtokové snímače - Měření spotřeby vody

Pohybuje-li se elektricky vodivá kapalina přes magnetické pole, generuje se v tomto magnetickém poli napětí, které je závislé na rychlosti proudění. Toto napětí je měřeno elektrodami umístěnými ve stěně měřicí trubice. Mikrokontroléry toto napětí vyhodnotí, vypočítají průtok a zobrazí jej na displeji. Pro další zpracování je k dispozici analogový signál a tranzistorový spínací výstup.

Elektrické vlastnosti

Počet spínacích výstupů
2
Provedení spínací funkce
programovatelný/konfigurovatelný
Provedení analogového výstupu
0 - 10V, 0 - 20mA, 4 - 20mA, 2 - 10V
Provedení elektrické přípojky
Konektor M12
Provedení spínacího výstupu
Dvojčinný (Push/Pull)
Provedení teplotního čidla
PT1000
Jmenovitý spínací proud
200mA
Postup nastavení
Parametrizace
Proud naprázdno
200mA
Počet pinů
4
Relativní přesnost opakování
0,2%
Princip měření
magneticko-indukční
Přesnost měření teploty
<±2°C ( proudění > 0,2m/S )
Minimální vodivost
20µS/cm
Odezva proudění t90 (výstup alarmu/pulzu/frekvence)
0,1s
Odezva proudění t90 (analogový výstup)
1s
Odezva teplota t90 (signální výstup)
20s
Rozsah měření objemu průtoku
0,2 - 50l/min
Zobrazení
LED displej, TFT displej

Mechanické vlastnosti

Provedení procesního připojení
G3/4 palce
Design
Kvádr
Šířka
72mm
Pevnost v tlaku
16bar
Výška
68mm
Délka
68mm
Teplota média
-20 - 70°C
Druh krytí (IP)
IP67
Materiál krytu
Ušlechtilá ocel 1.4404
Materiál měřicího snímače
Ušlechtilá ocel 1.4404
Materiál těsnění na procesním připojení
Plast (FKM)
Materiál okna displeje
Plast (PMMA)
Délka dojezdu
3 x jmenovitý průměr
Délka dojezdu
2 x jmenovitý průměr
Maximální viskozita
70mm²/s

Ostatní vlastnosti

Vhodné pro
Vodivé kapaliny
Okolní teplota
-20 - 60°C
Přesnost měření
≤± (0,8% z měrné hodnoty + 0,5% z konce rozsahu měření)
Referenční médium / objekt
Voda
