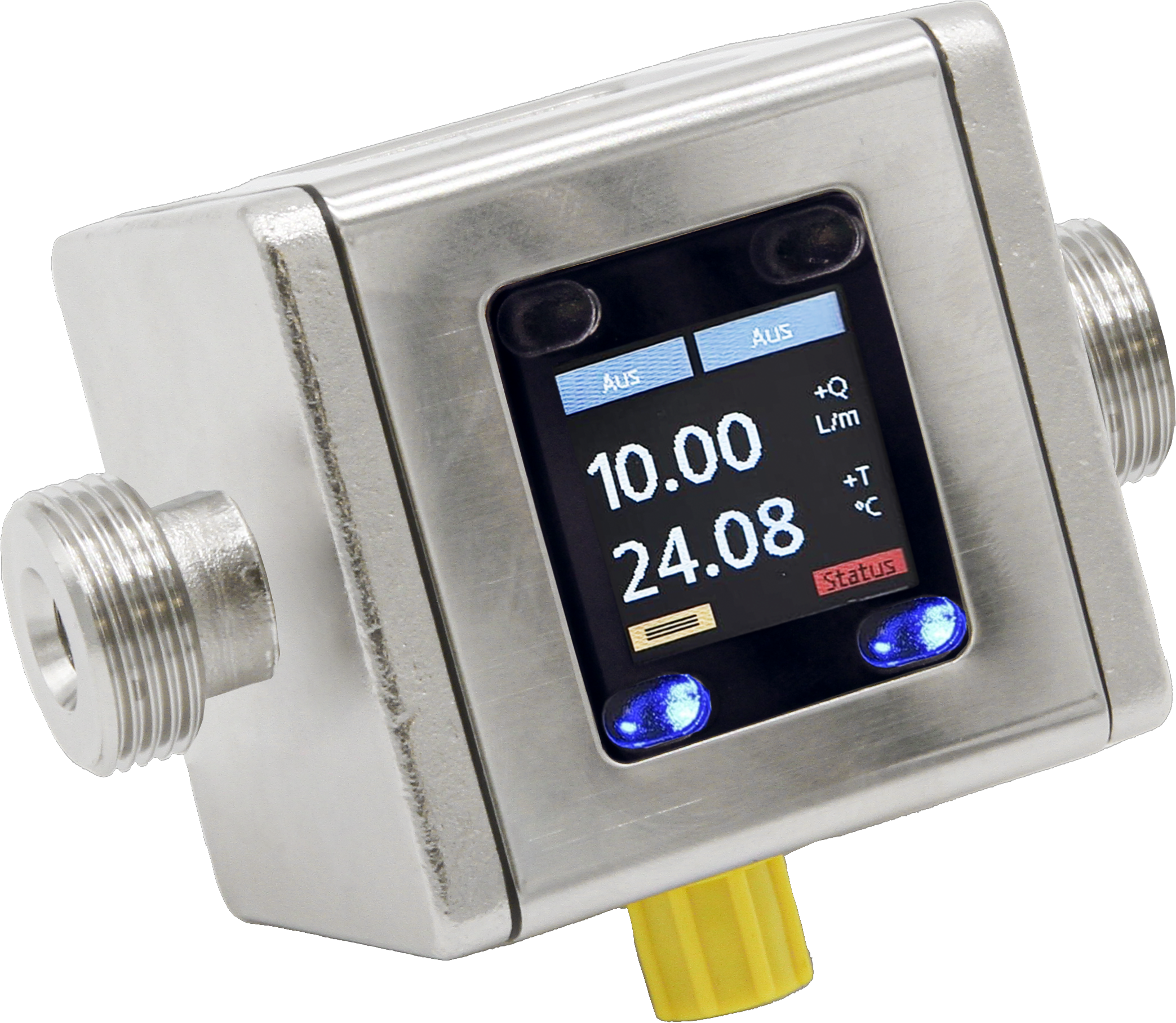

流量传感器 - 耗水量测量

SM910021

SM910021
列表价格
789,70 €
数量 价格 储蓄
1 789,70 € –
5 766,01 € 3% / 23,69 €
10 750,22 € 5% / 39,49 €
20 726,52 € 8% / 63,18 €
50 694,94 € 12% / 94,76 €
根据要求
流量传感器，水，磁感应式，72x68x68mm，G 3/4"，19-30V DC，推/拉可编程/可配置，0/2-10V / 0/4-20mA，M12连接器4pin，不锈钢1.4404，耐压16bar，0,2-50l/min

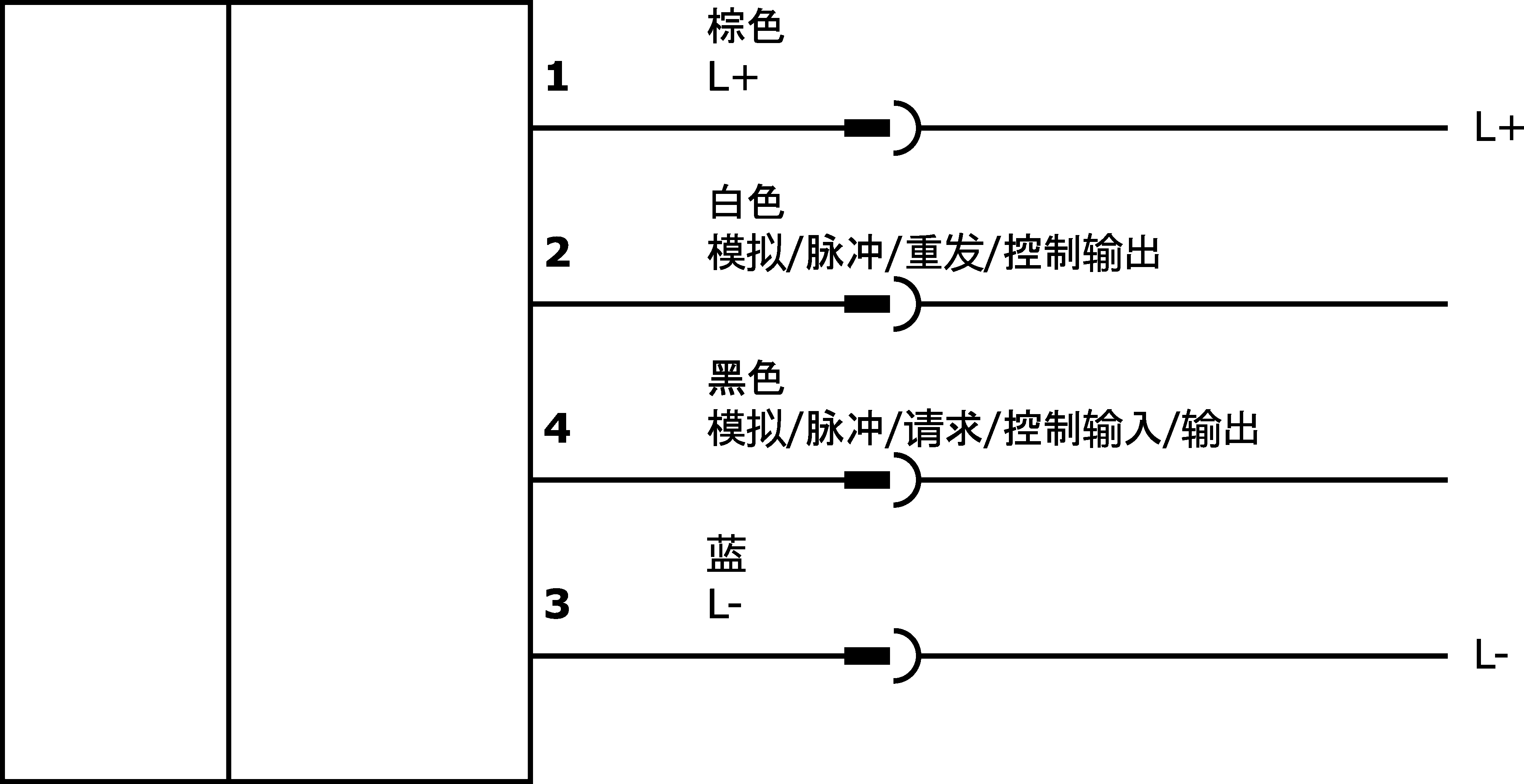

连接图

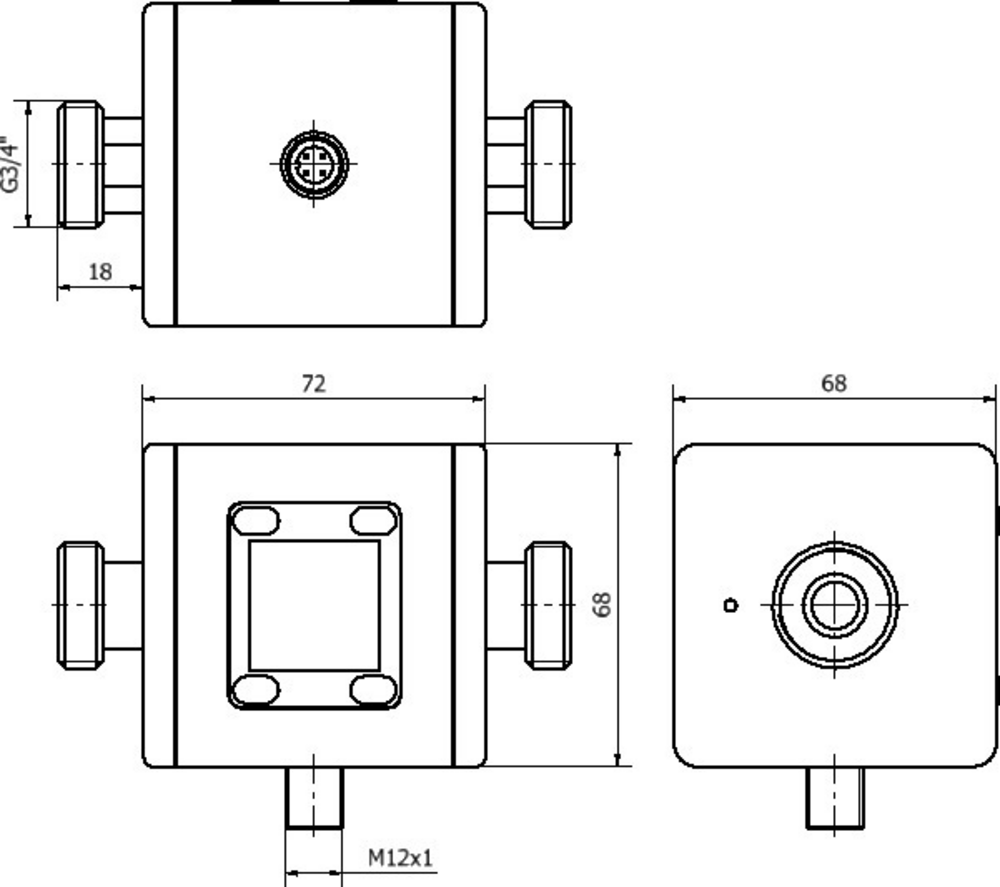

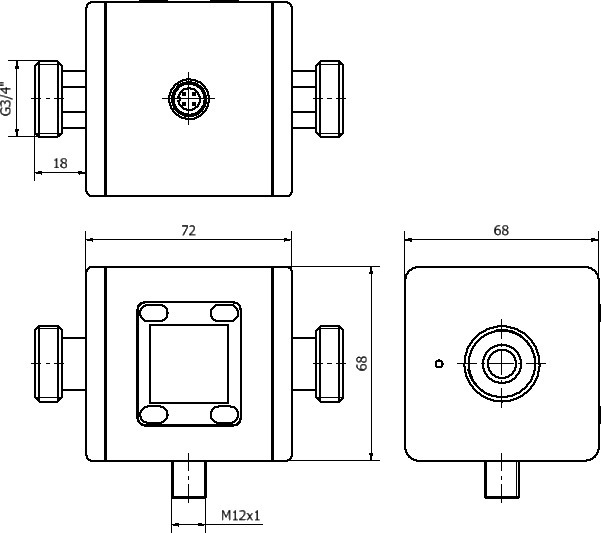

尺寸草图
3D模型
比较

流量传感器 - 耗水量测量

如果导电液体在磁场中移动，就会产生垂直于该磁场的电压，该电压与流速有关。这个电压由位于测量管壁上的电极测量。微控制器评估这个电压，计算出流速并在显示屏上显示出来。一个模拟信号和一个晶体管开关输出可供进一步处理。

主要特点

适用于
导电液体
环境温度
-20 - 60°C
测量精度
≤± (测量值的0.8%+测量范围末端的0.5%)
开关触点
水

机械特性

过程连接的类型
G3/4英寸
设计
长方体
宽度
72mm
抗压能力
16bar
高度
68mm
长度
68mm
中温
-20 - 70°C
保护程度（IP）
IP67
外壳材料
不锈钢1.4404
感应元件材料
不锈钢1.4404
工艺连接处的密封材料
塑料（FKM）
显示窗材料
塑料（PMMA）
进气口部分
3 x 公称直径
出口部分
2 x 公称直径
最大黏度
70mm²/s

电气性能

开关输出的数量
2
开关功能的类型
可编程/可配置
模拟输出的类型
0-10V, 0-20mA, 4-20mA, 2 - 10V
电气连接的类型
连接器M12
开关输出的类型
推拉式
温度传感器的类型
PT1000
额定开关电流
200mA
设置程序
参数化
空载电流
200mA
引脚数量
4
相对的重复精度
0.2%
测量原理
磁感应式
温度的测量精度
<±2°C (流量 > 0.2m/S)
最小电导率
20µS/cm
响应时间，流量t90（报警/脉冲/频率输出）
0.1s
响应时间，流量t90（模拟输出）
1s
响应时间，温度t90 (信号输出)
20s
测量范围流量
0.2 - 50l/min
显示
LED显示屏, TFT显示屏
模拟输出的相对线性偏差
